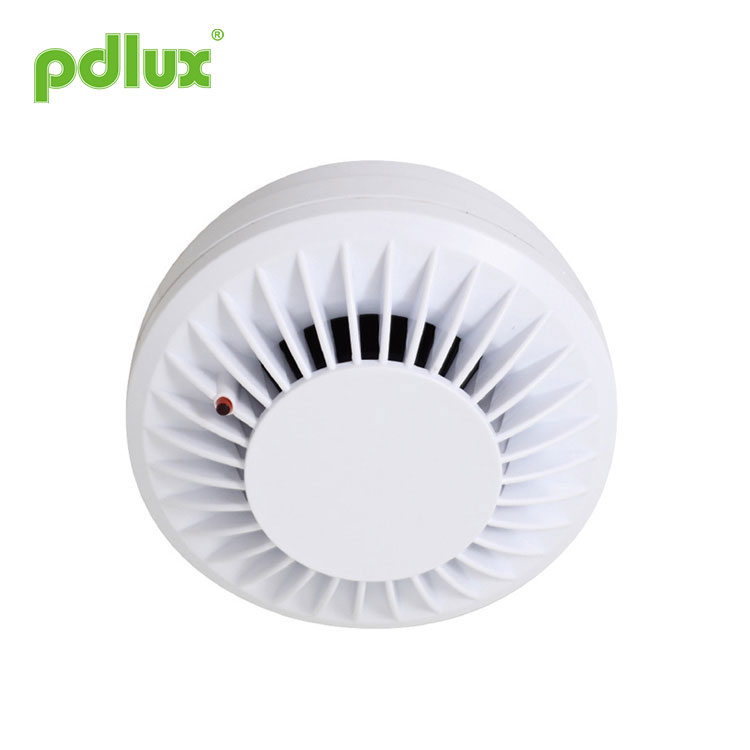

Dc9v 연기 감지기

연기 경보기 PD-SO738-1 지침

제품 정보

광전식 연기 감지기는 감지기 챔버로 들어오는 연기를 감지하도록 설계되었습니다. 가스, 열, 화염을 감지하지 않습니다. 이 연기 감지기는 내장된 경보 경적에서 경보음을 발생시켜 화재 발생을 조기에 경고하도록 설계되었습니다. 화재가 번지기 전에 귀하와 귀하의 가족이 대피할 수 있는 귀중한 시간을 제공할 수 있습니다.

명세서

전원:DC9V
정적 전류: <10uA
경보 전류: <10mA
저전압 경보: 7V±0.5V
작동 온도:-10°C~50°C
알람 음파:> 85db(3m)

연기 경보기 설치 장소

˙ 그림 1과 같이 모든 별도의 침실 공간 외부 복도에 연기 감지기를 설치합니다.
˙ 다층 주택이나 아파트의 경우 그림 2와 같이 모든 층에 연기 감지기를 설치하십시오.
˙ 모든 침실에 연기 감지기를 설치하세요.

˙ 복도 길이가 40피트(12미터) 이상인 경우 침실 복도 양쪽 끝에 연기 감지기를 설치합니다.
˙ 문을 부분적으로 또는 완전히 닫은 채 취침하는 모든 방에는 연기 탐지기를 설치하세요. 닫힌 문으로 연기가 차단될 수 있고 문이 닫혀 있으면 복도 경보기가 잠을 깨우지 못할 수 있기 때문입니다.
˙ 지하계단 하단에 지하감지기를 설치하세요.
˙ 1~2층 계단통 상단에 2층 감지기를 설치하세요.
˙ 거실, 식당, 가족실, 다락방, 다용도실 및 창고에 추가 감지기를 설치하십시오.
˙ 연기 감지기는 천장 중앙에 최대한 가깝게 설치하세요. 이것이 실용적이지 않다면 그림 3과 같이 감지기를 벽이나 모서리에서 50cm(20인치) 이상 떨어지지 않은 천장에 설치하세요.
˙ 일부 방의 천장이 경사지거나 뾰족하거나 박공형 천장인 경우 그림 4와 같이 천장의 가장 높은 지점에서 수평으로 측정하여 0.9m(3피트) 거리에 감지기를 설치해 보세요.

연기 경보기를 설치하지 말아야 할 곳
연기 감지기가 제대로 작동하지 않는 곳에 설치되면 방해 경보가 발생합니다. 불필요한 경보를 방지하려면 다음과 같은 상황에서는 연기 감지기를 설치하지 마세요.
˙ 연소 입자는 타는 것의 부산물입니다. 따라서 연소 입자가 존재하는 장소나 그 근처에는 창문이 적거나 환기가 잘 되지 않는 주방, 차량 배기 가스가 있을 수 있는 차고, 난로 근처, 온수 히터 및 공간과 같이 불필요한 경보를 피하기 위해 연기 감지기를 설치하지 마십시오. 히터.
˙ 부엌과 같이 연소 입자가 일반적으로 존재하는 장소에서 6미터 이내에 연기 감지기를 설치하지 마세요. 20피트 거리가 불가능할 경우.
˙습하거나 매우 습한 지역 또는 샤워 시설이 있는 욕실 근처. 습한 공기 중의 수분이 감지실로 유입될 수 있으며, 냉각 시 물방울로 변하여 방해 경보가 발생할 수 있습니다. 연기 탐지기는 욕실에서 최소 3미터 떨어진 곳에 설치하세요.
˙난방이 되지 않는 건물이나 실외 공간을 포함하여 매우 춥거나 매우 더운 지역. 온도가 연기 감지기 작동 범위보다 높거나 낮으면 제대로 작동하지 않습니다. 연기 감지기의 온도 범위는 4°C~38°C(40°F~100°F)입니다.
˙먼지가 매우 많거나 더러운 지역에서는 감지기의 감지 챔버에 오물과 먼지가 쌓여 감지기가 지나치게 민감해질 수 있습니다. 또한 먼지나 오물이 감지 챔버의 입구를 막아 감지기가 연기를 감지하지 못하게 할 수 있습니다.
˙ 신선한 공기 통풍구 근처 또는 에어컨, 히터 또는 팬과 같이 통풍이 매우 잘되는 장소 근처에 있는 신선한 공기 통풍구 및 통풍구는 연기 감지기에서 연기를 몰아낼 수 있습니다.

˙죽은 공기 공간은 종종 뾰족한 지붕 꼭대기나 천장과 벽 사이의 모서리에 있습니다. 죽은 공기로 인해 연기가 감지기에 도달하지 못할 수 있습니다.
˙벌레가 많은 지역. 곤충이 감지기의 감지실에 들어가면 방해 경보가 발생할 수 있습니다.
벌레가 문제가 되는 경우 탐지기를 설치하기 전에 벌레를 제거하십시오.
˙형광등 근처에서는 형광등의 전기적 "잡음"으로 인해 방해 경보가 발생할 수 있습니다. 이러한 조명에서 최소 1.5미터 떨어진 곳에 연기 감지기를 설치하세요.

경고: 방해 경보를 멈추기 위해 배터리를 제거하지 마십시오. 연기를 제거하려면 창문을 열거나 감지기 주변에 바람을 불어넣으세요. 연기가 사라지면 알람이 자동으로 꺼집니다. 방해 경보가 계속되면 본 사용 설명서에 설명된 대로 감지기를 청소해 보세요.

경고: 경보가 울릴 때 감지기 가까이에 서 있지 마십시오. 비상시에 깨우기 위해 알람 소리가 커집니다. 가까운 거리에서 경적에 너무 많이 노출되면 청력에 해로울 수 있습니다.

음소거 기능
연기가 제품에 들어가면 테스트 버튼을 누르면 제품이 음소거 상태가 되고 빨간색 LED가 매초 깜박입니다. 연기가 제품에 다시 들어가면 제품이 음소거 상태를 종료합니다.

자동 새로 고침 기능
제품의 전원을 끈 후 처음으로 전원을 켜면 제품이 자동으로 새로 고쳐지고 학습 기능이 활성화됩니다.

연기 감지기 설치

참고:다음 도구를 지참해주세요.

연기 감지기는 천장에 장착되어야 합니다. 연기 감지기를 설치하려면 다음 단계를 따르세요.
1. 감지기를 설치할 위치에 수평선을 그립니다.
2. 시계 반대 방향으로 회전하여 장치에서 장착 베이스를 제거합니다.
3. 두 개의 구멍 슬롯이 선에 정렬되도록 베이스를 배치합니다. 각 열쇠 구멍 슬롯에 표시를 그려 장착 플러그와 나사를 찾습니다.
4. 베이스를 제거합니다.
5. 5mm(3/16인치) 드릴 비트를 사용하여 표시에 두 개의 구멍을 뚫고 플라스틱 벽 플러그를 삽입합니다. 장착을 위해 구멍을 뚫을 때 감지기에 석고 가루가 묻지 않도록 멀리 두세요.
6. 두 개의 나사와 플라스틱 벽면 플러그(모두 제공됨)를 사용하여 베이스를 천장에 부착합니다.

7. 배터리를 설치합니다.
8. 베이스와 감지기를 정렬합니다. 감지기를 장착 베이스에 밀어 넣고 시계 방향으로 돌려 제자리에 고정합니다. 감지기를 바깥쪽으로 당겨서 장착 베이스에 단단히 부착되었는지 확인하세요.

메모
감지기 배터리가 감지기와 처음 접촉하면 경보음이 1초 동안 울릴 수 있습니다.
이는 정상을 의미하며 배터리가 올바르게 배치되었음을 나타냅니다. 덮개를 닫은 다음 테스트 버튼을 누르고 경적 소리가 날 때까지 약 5초 동안 누르고 있습니다. 경적은 크고 맥동하는 경보음을 울려야 합니다. 이는 장치가 제대로 작동하고 있음을 의미합니다.

빨간색 표시기
ALARM 표시기인 빨간색 LED가 감지기에 표시됩니다. 감지기 덮개에 있는 테스트 버튼을 통해 확인할 수 있습니다. 빨간색 LED가 35초 동안 한 번 깜박이면 감지기가 정상 작동 중임을 나타냅니다. 연기 감지기가 연기를 감지하고 동시에 경보음을 울리면 빨간색 LED가 0.5초에 한 번씩 매우 자주 깜박입니다.

연기 감지기 테스트
경적 소리가 날 때까지 손가락으로 테스트 버튼을 세게 눌러 매주 감지기를 테스트하십시오. 테스트 방법으로 경보음이 울리는 데 최대 10초가 걸릴 수 있습니다. 이는 감지기가 올바르게 작동하는지 확인하는 유일한 방법입니다. 감지기가 제대로 테스트되지 않으면 즉시 수리하거나 교체하십시오.

경고: 감지기를 테스트하기 위해 화염을 사용하지 마십시오. 불을 지르면 감지기와 집이 손상될 수 있습니다. 내장된 테스트 스위치는 Underwriters' Laboratories에서 요구하는 대로 모든 감지기 기능을 정확하게 테스트합니다. 이는 장치를 테스트하는 유일한 올바른 방법입니다.

경고: 장치를 테스트하지 않을 때 알람 경적이 크고 연속적으로 울리는 경우 이는 감지기가 공기 중의 연기나 연소 입자를 감지했다는 의미입니다. 알람 경적은 즉각적인 주의가 필요한 심각한 상황에 대한 경고인지 확인하세요.

˙불편한 상황으로 인해 알람이 발생할 수 있습니다. 요리하는 연기 또는 먼지가 많은 용광로(때때로 불림)
"아군 화재"로 인해 경보가 울릴 수 있습니다. 이런 경우에는 창문을 열거나 선풍기로 환기시켜 연기나 먼지를 제거하세요. 공기가 완전히 깨끗해지면 알람이 꺼집니다.
˙경보음이 35초마다 울리기 시작하면 감지기의 배터리가 부족하다는 의미입니다. 즉시 새 배터리를 교체하세요. 이를 위해 새 배터리를 준비하십시오.

유선 네트워크(I/O 포트 사용)
연기 감지기를 '유선 네트워크' 모드에서 사용하려는 경우 모든 연기 감지기는 I/O에 연결된 18AWG 2개의 도체 케이블(도체 단면적 0.8m ㎡)로 상호 연결되어야 합니다(배선 다이어그램 참조). 포트.
이를 위해서는 중간 다이어그램에 표시된 위치에 베이스를 통해 필요한 직경의 구멍을 뚫고 연기 감지기를 베이스에 닫아야 합니다.

위에서 언급한 베이스 수정 및 도체 설치를 확인한 후 연기 감지기를 베이스에 문제 없이 닫을 수 있다면 모든 연기 감지기 주변을 따라 연기 감지기와 베이스 사이에 눈에 띄는 간격이 없음을 의미합니다.

동일한 방법을 사용하여 다음 연기 감지기를 연결하십시오.

연기 감지기 관리
감지기를 양호한 작동 상태로 유지하려면 '연기 감지기 테스트' 섹션을 참조하여 매주 감지기를 테스트해야 합니다.
˙1년에 한 번 또는 35초마다 한 번씩 배터리 부족 '삐' 신호가 울리면 즉시 감지기 배터리를 교체하세요. 배터리 부족 "신호음"은 최소 30일 동안 지속되어야 합니다.

참고: 교체용 배터리의 경우 Everready #522, #1222, #216을 사용하십시오. 듀라셀 #MN1604; 또는 골드 피크 #1604P, #1604S; 또는 Ultralife U9VL-J.

˙ 커버를 열고 최소 1년에 한 번씩 감지기 감지실의 먼지를 진공청소기로 제거하세요. 배터리를 교체하기 위해 감지기를 열 때 이 작업을 수행할 수 있습니다. 청소하기 전에 배터리를 제거하십시오. 감지기를 청소하려면 진공청소기에 부드러운 브러시를 부착하여 청소하세요. 감지기 구성요소, 특히 감지 챔버 입구의 먼지를 조심스럽게 제거하세요. 청소 후 배터리를 교체하십시오. 감지기를 테스트하여 배터리가 잘못된지 확인합니다. 테스트 버튼 내부에 장애물이 없는지 확인하세요. 테스트 버튼에 먼지가 있으면 뒤에서 앞으로 이쑤시개를 삽입하세요.
˙ 감지기 커버가 더러워지면 청소하세요. 먼저 커버를 열고 배터리를 꺼냅니다. 깨끗한 물에 적신 천으로 커버를 손세탁하세요. 보푸라기가 없는 천으로 건조시키십시오. 감지기 부품에 물이 닿지 않도록 하십시오. 배터리를 교체하고 커버를 닫습니다. 배터리가 올바르게 작동하는지 확인하기 위해 감지기를 테스트하십시오.

˙ 3년에 한 번씩 감지기를 교체하는 것이 좋습니다.

주의: 제품을 처음 켤 때는 깨끗한 공기에서 이 작업을 수행해야 합니다. 배터리를 교체해야 하는 경우 기존 배터리를 제거한 후 새 배터리를 설치하기 전에 맑은 공기에서 잠시 기다려야 합니다. 배터리.
