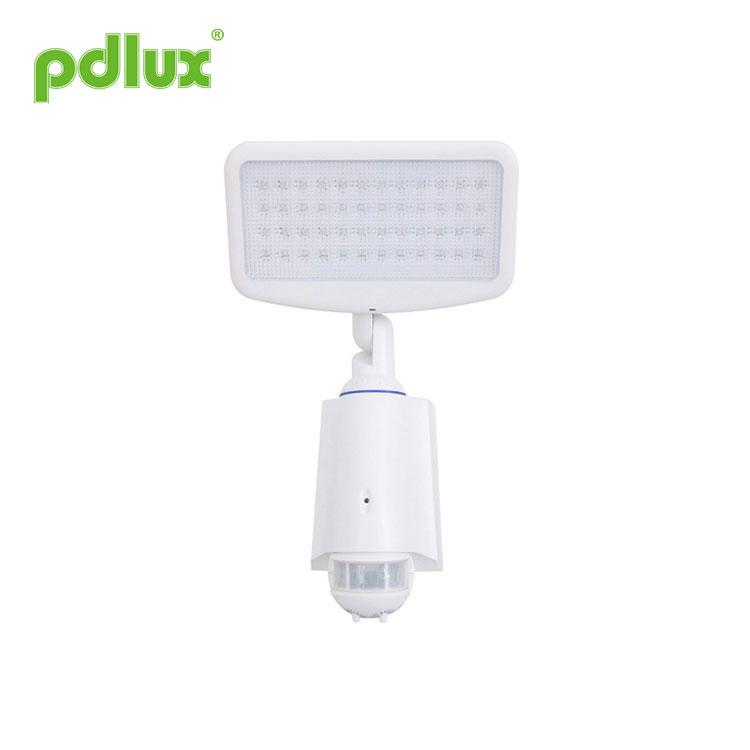

LED 태양 에너지 야외 벽 조명

태양광 센서 램프 PD-SLL48(SM) 설명서

패키지 내부 내용

• 24개의 LED 매트릭스 조명(동작 감지기 포함)
• 태양광 충전기 보드
• 사용자 매뉴얼

참고: 포장 품목

참고: 수요에 따라 구매하십시오.

소개

모션 활성화 48 LED 보안 투광등을 갖춘 태양광 전원을 구매해 주셔서 감사합니다
손쉬운 설치와 가벼운 디자인으로 조명은 모든 조명 요구 사항을 충족합니다. 친환경 태양광 발전을 이용해 수년간 서비스를 제공할 수 있도록 제작되었습니다.

명세서

• 배터리를 불 속에 폐기하지 마십시오. 이로 인해 폭발이 발생할 수 있습니다.
• 배터리가 폭발할 수 있으므로 불이나 강한 열에 조명을 노출시키지 마십시오.
• 물에 담그지 마십시오.
• 빛을 직접 쳐다보거나 다른 사람의 눈에 비추지 마십시오.
• 사다리에서 떨어지는 것을 방지하려면 적절한 안전 수칙을 따르십시오.
• 건물에 조명기구를 설치하는 데 필요한 경우 현지 건설 안전 지침을 참조하세요.

1년 제한 보증

• 이 보증은 오용이나 잘못된 설치/연결로 인한 손상에는 적용되지 않습니다.
• 이 보증은 액세서리, 전구, 배터리, 사고, 변경, 무단 사용 또는 수리, 부주의, 오용, 남용, 일반적인 마모로 인한 손상 또는 결함(사용 또는 사용으로 인한 칩, 퇴색된 긁힘, 찰과상 또는 변색 포함)에는 적용되지 않습니다. 햇빛 노출) 또는 관리 및 유지 관리, 화재, 홍수 및 천재지변에 대한 지침을 따르지 않는 경우입니다.
• 이 보증에는 우발적이거나 결과적인 손해에 대한 책임이 포함되지 않습니다.

설치 설명서

• 조명기구는 평평하고 안정된 표면에 설치해야 합니다.
• 감지 성능에 영향을 미칠 수 있는 물체를 동작 감지기 앞에 두지 마십시오.
• 에어컨, 중앙 히터, 고전압 시스템 근처에 조명을 설치하지 마십시오.
• 동작 감지기 헤드를 거리 교통이나 기타 움직임 방향으로 두지 마십시오. 이로 인해 조명이 과도하게 밝아지고 배터리 수명이 소모되는 잘못된 트리거가 발생합니다.
• 동작 감지는 기기 전체의 움직임에 가장 민감하며, 가까이 다가가거나 멀어지는 동작에는 덜 민감합니다(아래 그림 참조).
• 태양광 충전기 보드는 햇빛을 최대한 많이 모을 수 있는 햇볕이 잘 드는 장소에 설치해야 합니다. 일반적으로 태양광 보드는 햇빛이 하루에 최소 3시간(유리 뒤의 경우 하루 5시간) 동안 보드를 충전할 수 있는 방향(남쪽)을 향해야 합니다. 처음 사용하기 전에 24시간 동안 조명을 충전하는 것이 좋습니다.
• 쌓인 먼지로 인해 전력 출력이 감소하는 것을 방지하려면 부드러운 젖은 천을 사용하여 정기적으로(최소 1년에 한 번) 충전기 보드를 청소하십시오.

주변 각도 조절 감지기를 통과하는 모션 활동으로 인해 민감도가 높습니다. 변동 각도 조정 감지기로 향하는 움직임 활동으로 인한 민감도가 낮습니다.

스펙트로그램

빠른 설정 절차

1. 어린이의 손이 닿지 않는 곳에 보관하십시오. 2. 이 제품은 실외용으로 설치할 수 있지만 비/폭풍우 및 하이라이트에는 설치하지 않는 것이 좋습니다.

1. 조명을 설치하려는 벽에 표시를 하세요.
2. 구멍 4개를 모두 뚫습니다.
나일론 앵커(필요한 경우)와 나사를 사용하여 마운트를 벽에 놓습니다.

3. 사용 설명서의 경고 부분에 있는 그림에 따라 배터리를 연결하고, 배터리 커버를 원래대로 조립해 주세요.
4. 라이트를 마운트에 밀어 넣은 다음 하단 볼트를 조입니다.

5. 나사로 태양광 보드를 장착합니다. 방향을 조정하세요.

6. 햇빛이 잘 드는 곳에 태양광 보드를 놓습니다.

7. 동작 감지기 방향을 조정합니다.

8초(끝까지 시계 반대 방향 회전) ~ 3분(끝까지 시계 방향 회전) 범위에서 설정할 수 있습니다. 타이머는 마지막 시간이 끝나기 전에 센서가 움직이는 신호를 감지하면 다시 계산하므로 사용하는 것이 좋습니다. 감지 범위 테스트나 보행 테스트를 할 때는 시간을 최소로 설정하는 것이 좋습니다. 참고: 센서는 빛이 꺼진 후 다시 작동하기 위해 1초를 기다려야 합니다. 시간이 끝난 후에야 신호가 감지되면 표시등이 다시 켜집니다. 이 범위는 조명을 2.5m 높이에 설치했을 때 지면에 나타나는 원형 영역의 반경을 나타냅니다. 시계 반대 방향으로 끝까지 회전하는 최소 감지 범위(반경 약 4m)입니다. 끝까지 시계 방향으로 회전하는 최대 감지 범위(반경 약 15m)입니다.

주의: 이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 것을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물에 의한 움직임, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 그 모든 리드 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용할 때 민감도를 최대값으로 조정하지 않는 것이 좋습니다. 제안: 설정하지 말고 적절한 거리에 민감도를 설치하고 조정하십시오. 오작동을 방지하는 최대 감도.

8. 라이트 헤드의 방향을 조정합니다.

9. 태양광 보드의 와이어 플러그를 태양광 보드에 삽입합니다.
빛의 바닥.
전선 플러그가 완전히 연결되어 있는지 확인하십시오.

운영 가이드

1. 배터리 설치

태양광 LED 조명, 배터리 전압 7.4V, 1800mAH, 감지 각도> 150º, 전체 조명, 연속 작동 시간> 4시간.

2. 테스트 모드:

테스트하기 전에 뒷면의 나사를 제거한 다음 뒷면 덮개를 제거하십시오. 배터리(1800mAH)를전원 커넥터를 연결하면 시스템이 시작되고 빨간색 LED가 켜짐을 나타냅니다. 표시 LED 빛은 후에 꺼질 것입니다시스템이 워밍업 중입니다.

3. “OFF” 조각상

시스템은 "정전 보호" 모델입니다. 움직임 감지 기능이 없습니다. 25UA 미만을 소모합니다.

4. “AUTO” 조각상

시스템은 "지연 시간" 및 "감도"에 대한 수동 조정을 허용합니다.
“지연 시간”은 10초에서 3분까지 조정 가능합니다.
“Sensi Tivity”는 15m(22°C)까지 조정이 가능합니다.
LED 조명의 밝기: 외부 <10 LUX.

외부 조명 제어 값 > 200LUX일 때 시스템은 PIR 센서를 차단합니다.
전력 소비: <3MA
전류:380~430 MA(모든 조명이 완전히 켜졌을 때)
전원이 <6.4V보다 낮으면 시스템이 꺼집니다.
배터리가 6.6V보다 낮으면 LED 표시등이 8시간 동안 30초마다 깜박입니다.
시간, 8시간 후에는 작업을 유지하기 위해 전압이 완전하지 않습니다.
전원이 <6.2V보다 낮으면 시스템은 "전원 차단" 모드, 전류<25UA로 들어갑니다.

5. “ON” 조각상

시스템이 "ON"으로 설정된 경우 모든 조명이 켜집니다. 시스템은 밝기를 70lux(≥
원래 밝기의 1/3), 8분간 움직임이 감지되지 않습니다.
전류: 500~600MA
전원이 <6.4V보다 낮으면 시스템이 꺼집니다.
배터리가 6.6V보다 낮으면 LED 표시등이 8시간 동안 30초마다 깜박입니다.
시간, 8시간 후에는 작업을 유지하기 위해 전압이 완전하지 않습니다.
전력이 <6.2V보다 낮으면 시스템은 "전원 차단" 모드로 들어갑니다. 전류<25UA.

6. 오키 관리

임펄스 전압은 9V, 최대 전류는 650MA입니다.
외부 전원 어댑터에 연결하면 LED 표시등이 한 번 깜박입니다.

일부 문제 및 해결 방법

1. 부하가 작동하지 않습니다.
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업 조명 세트가 주변 조명과 일치하는지 확인하십시오.

2. 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.

3. 센서 램프는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙난방 등 센서 램프 근처의 온도가 눈에 띄게 변하는지 확인하세요.

1. 공장을 떠날 때 배터리가 분리됩니다. 제품 사용시 배터리를 연결해 주세요.
2. 제품을 사용하지 않거나 장기간 보관할 때에는 배터리를 분리해 주세요.

3. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
4. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
5. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

● 다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마십시오.
고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 효과가 없을 가능성이 있어 문제가 발생할 수 있습니다. 설계할 때 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
