LED 벽 180 °는 마이크로파 유도 램프를 감지합니다.

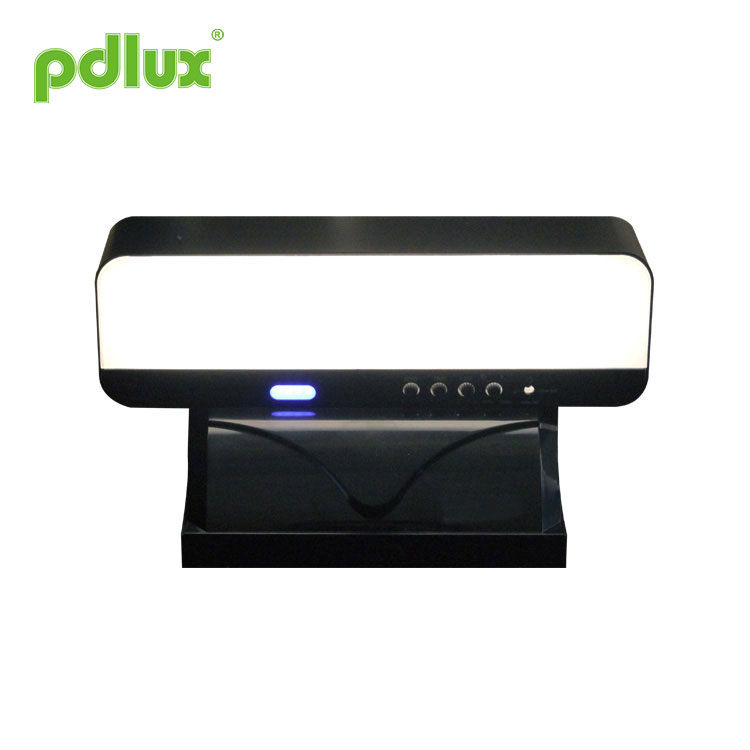

마이크로파 센서 라이트 PD-LED131

제품 크기

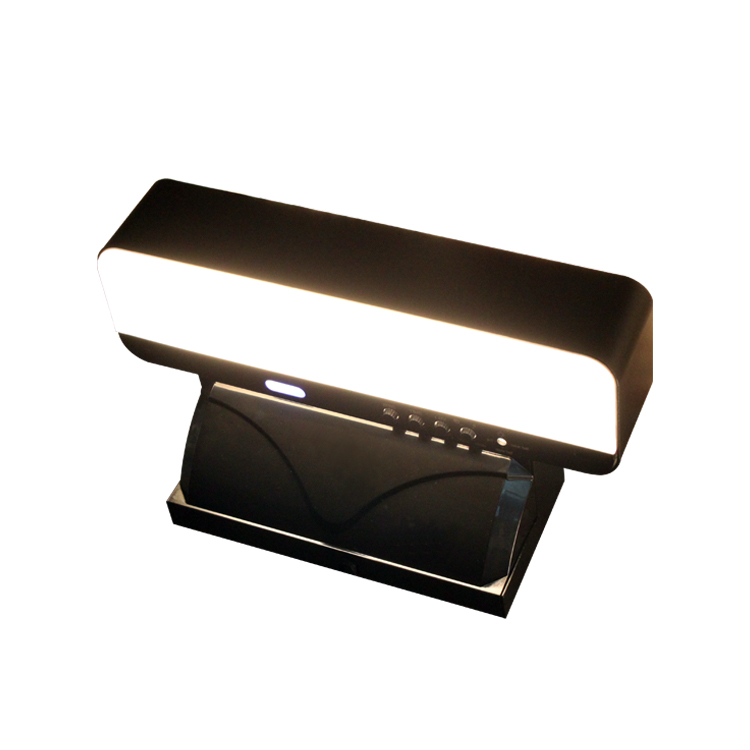

LED 벽 180 °의 요약으로 마이크로파 유도 램프 감지

이것은 지능형 벽 설치 시리즈 LED 벽 180 °의 새로운 개념 설계로 마이크로파 유도 램프, 추가 정전 대기 배터리 전원 공급 장치 조명 기능을 감지합니다. 조명부는 지자체 전원과 대기 배터리 전원의 이중 시스템으로 자동 관리됩니다. 전원 네트워크의 전원 공급이 중단되면 시스템의 자체 제공 배터리가 자동으로 후속 전원 공급을 맡고 인덕션 램프 시스템에 5W 전원을 제공합니다. 대기 배터리의 전원 공급은 1 시간 이상 지속될 수 있으며 고객의 요구에 따라 조정할 수도 있습니다. 그러나 대기 배터리 저장 기간은 밝기에 반비례합니다. 이 제품은 복도, 화장실, 엘리베이터 입구 및 기타 에너지 절약 응용 분야에서 널리 사용할 수 있습니다.

LED 벽 180 ° 감지 마이크로파 유도 램프는 두 가지 구성으로 제공됩니다 : 비상 관리를위한 이중 AC / DC 시스템이있는 유도 램프; 하나는 비상 기능이없는 스마트 센서 램프입니다. 고객은 필요에 따라 구성을 선택할 수 있습니다. 대부분의 상황에서 비상등을 선택해야합니다. 조명없이 가끔 정전이 발생하면 많은 문제와 위험을 초래할 수 있으므로 비상등이있는이 제품은 현명한 선택입니다.

LED 벽 180 °의 쉘은 마이크로파 유도 램프를 감지합니다. 알루미늄 합금 본체, 젖빛 베이킹 공정 및 기타 부품은 PC 안티 자외선 엔지니어링 플라스틱을 채택하여 제품의 서비스 수명을 크게 향상시킵니다.

	고품질 PC 전등갓을 사용하여 빛의 유연한 굴절력을 강화하고 자외선 차단 기능으로 그늘이 노랗게 변하거나 깨지기 어렵습니다.
	LED 램프는 백열등보다 80 %, 형광등보다 50 % 적은 전력을 소비합니다.

전원 : 220-240VAC, 50 / 60Hz
정격 LED : 최대 8W / 16W (AC) 최대 5W (DC)
충전 전력 : 최대 5W.
HF 시스템 : 5.8GHz
배터리 : 3.7V / 1800mAH 리튬 배터리 (18650)
연속 조명 시간 : ≥ 60 분
전송 전력 : <0.2mW
감지 각도 : 180 °
시간 설정 : 10 초 ~ 12 분 (조정 가능)
감지 범위 (22 °) : 1-5m (반경) (조정 가능)
조명 제어 : <10-2000LUX (조정 가능)
설치 높이 : 1.5-3m
LED 수량 : 72PCS (2835)
작동 온도 : -20 ~ + 55 ° ƒ
작동 온도 : -10-+ 40 ° C
프로브 이동 속도 : 0.6-1.5m / s
상대 습도 : <93 % RH
정적 전력 소비 : ＜0.5W

각 부분의 이름

유도 정보

매개 변수 설정 방법 : 전위차계

다음 설정은 요구 사항을 충족하기 위해 여러 조정이 필요할 수 있습니다.

(1) 검출 거리 설정 (감도)

참고 :이 감지 범위 값은 키 1.6 ~ 1.7m, 중간 체격, 보행 속도가 1.0 ~ 1.5m / 초인 사람의 신체로 측정됩니다. 인체의 키, 모양, 보행 속도가 변하면 감지 거리도 변합니다.

주의 사항 : 제품을 사용할 때 제품 감도를 적절한 위치로 조정하고 제품 감도를 최대로 조정하지 마십시오. 제품이 제대로 작동하지 않습니다. 제품이 제대로 작동하지 않는 경우 사용자는 테스트를 수행하기 전에 감도를 적절하게 낮추도록 시도 할 수 있습니다. 제품을 설치하기 전이나 설치 중에 기능 테스트를 수행하는 경우 직원은 제품 센서 영역을 떠나야하며 사람의 움직임으로 인한 센서의 지속적인 작동을 방지하기 위해 걸어 다니지 않아야합니다.

친절한 알림 : 두 개 이상의 제품의 설치 거리는 4 미터 이상이어야합니다. 그렇지 않으면 상호 간섭을 일으키고 오작동으로 이어질 수 있습니다.

(2) 지연 설정

10 초 (반 시계 방향) ~ 12 분 (시계 방향 하단) 범위로 설정할 수 있으며, 종점 조도 값이 시계 방향 인 날이되기 전 무빙 신호가 감지되면 타이밍이 다시 시작됩니다. 스핀이 끝났습니다.

참고 : 조명이 꺼진 후 다시 감지 될 수 있으려면 거의 2 초 동안 기다려야합니다. 조명은이 시간이 끝날 때 신호가 감지 될 때만 켜집니다.

지연 조정의 적절한 사용 : 센서가 사람의 움직임을 감지 한 후 조명이 켜진 후 자동 조명이 꺼지는 지연 시간을 조정하는 데 사용됩니다. 사용자는 실제 수요에 따라 조정할 수 있습니다. 마이크로파 유도 제품의 연속 유도 기능으로 인해 간단히 말해 시스템은 지연 시간이 끝나기 전에 모든 센서의 타이밍을 다시 시작하고 사람이 감지 범위 내에서 이동하는 한 조명이 꺼지지 않습니다. 따라서 사용자는 에너지 절약을 위해 지연 시간을 줄이는 것이 좋습니다.

(3) 조광 설정

작업 조명 값은 <10-2000LUX 범위로 조정할 수 있습니다. 작동 조도 값은 시계 반대 방향으로 아래쪽으로 회전 할 때 약 10LUX이고 시계 방향으로 아래쪽으로 회전 할 때 약 2000LUX입니다. 감지 영역을 테스트하거나 조정하기 위해 낮 동안 걸을 때이 노브를 시계 방향으로 아래로 돌려야합니다.

(4) 저휘도 시간 종료 설정

% 밝기 종료 시간 : 0으로 조정하면 반 밝기가없고 유도 램프가 완전히 꺼집니다. 반대로 유도 지연은 % 밝기로 유지되며 지연은 실제 전위차계 위치에 의해 결정됩니다.

참고 : % 밝기 종료는 시간 종료와 조명 제어 종료로 나뉩니다. 조명 제어가> 100Lux이면 반 밝기가 자동으로 에너지 절약을 종료합니다.

참고 : 5 개의 기능 노브를 조정할 때 5 개의 노브가 구성 요소에 직접 장착되어 있으므로 너무 많은 힘을 사용하지 마십시오. 시작점을 끝점으로 조정할 때 내부에 작은 제한 장치가 있습니다. 작동 중에 너무 많은 힘을 사용하면 제한 장치가 손상되어 방해받지 않는 360 ° 회전이 발생합니다. 조정 한계는 230 °이므로주의하십시오

배터리 전압 표시기

연결

설치는 제공된 배선도를 기반으로합니다. N L-전력 -지상

설치

(1) 전원을 끕니다. (2) 설치 전에 상부 커버를 열고베이스를 제거하십시오. (3) 배선 표시에 따라 전원 코드를 단자에 연결합니다. (4) 바닥 설치그림 1에 따라 선택한 위치에 커버합니다. (5) 램프 본체를베이스에 고정하고 상부 커버를 설치합니다.

1. 어린이의 손이 닿지 않는 곳에 보관하십시오.
2. 설치를 위해 화재 / 고온 / 습한 장소를 피하십시오.
3. 전원 코드 액세스를 차단할 때 확인하십시오.

설치 Attention

1. 직렬의 LED는 모든 씰이 제자리에 설치되면 작동 할 수 있습니다.
2. 전원을 켤 때 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬의 LED가 손상되면 동일한 등급의 LED를 사용하여 수리하려면 숙련 된 기술자가 필요합니다.
â— 사전 설치로 확인하십시오.
â— 안전을 위해 설치 및 제거 작업 전에 전원을 차단하십시오.
â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

이 제품의 내용에 대한 본 설명서는 시간에 따라 프로그램 업데이트가있는 경우 공지하지 않습니다.
취급 설명서의 내용은 회사의 허가없이 다른 용도로 복제하는 것을 엄격히 금지합니다.
