PDLUX, 업그레이드된 PD-V9H/PD-V9P/PD-V9S X-밴드 도플러 감지 모듈 출시, 맞춤형 핀 프리 버전 옵션

Ningbo PDLUX Electronic Technology는 PD-V9H, PD-V9P 및 PD-V9S를 포함한 정교한 PD-V9 X 대역 도플러 레이더 센서를 공식 출시했습니다. 다양한 핀 레이아웃과 두 가지 주요 주파수 옵션과 핀 없는 맞춤화 옵션을 갖춘 이 시리즈는 전 세계 전자 제조업체의 다양한 PCB 레이아웃 요구 사항을 충족합니다.

핵심 차별화: 핀 레이아웃 및 주파수 선택

세 가지 모델 모두 동일한 회로, 안테나 및 전기적 성능을 갖추고 있으며, 지역 무선 표준에 맞게 핀 피치와 작동 주파수만 다릅니다.

· PD-V9H:10.587GHz±10MHz(EU 표준 주파수), X1=3.4mm, X2=9.8mm 핀 간격(일반적인 유럽 및 미국 PCB 설계용)

· PD-V9P:10.525GHz±20MHz(전세계 범용 주파수), 소형 X1=3mm, X2=8.9mm 핀으로 PCB 설치 공간 절약

· PD-V9S:10.525GHz±20MHz, 레거시 센서의 직접 드롭인 교체를 위한 표준 3.4/9.8mm 핀 레이아웃

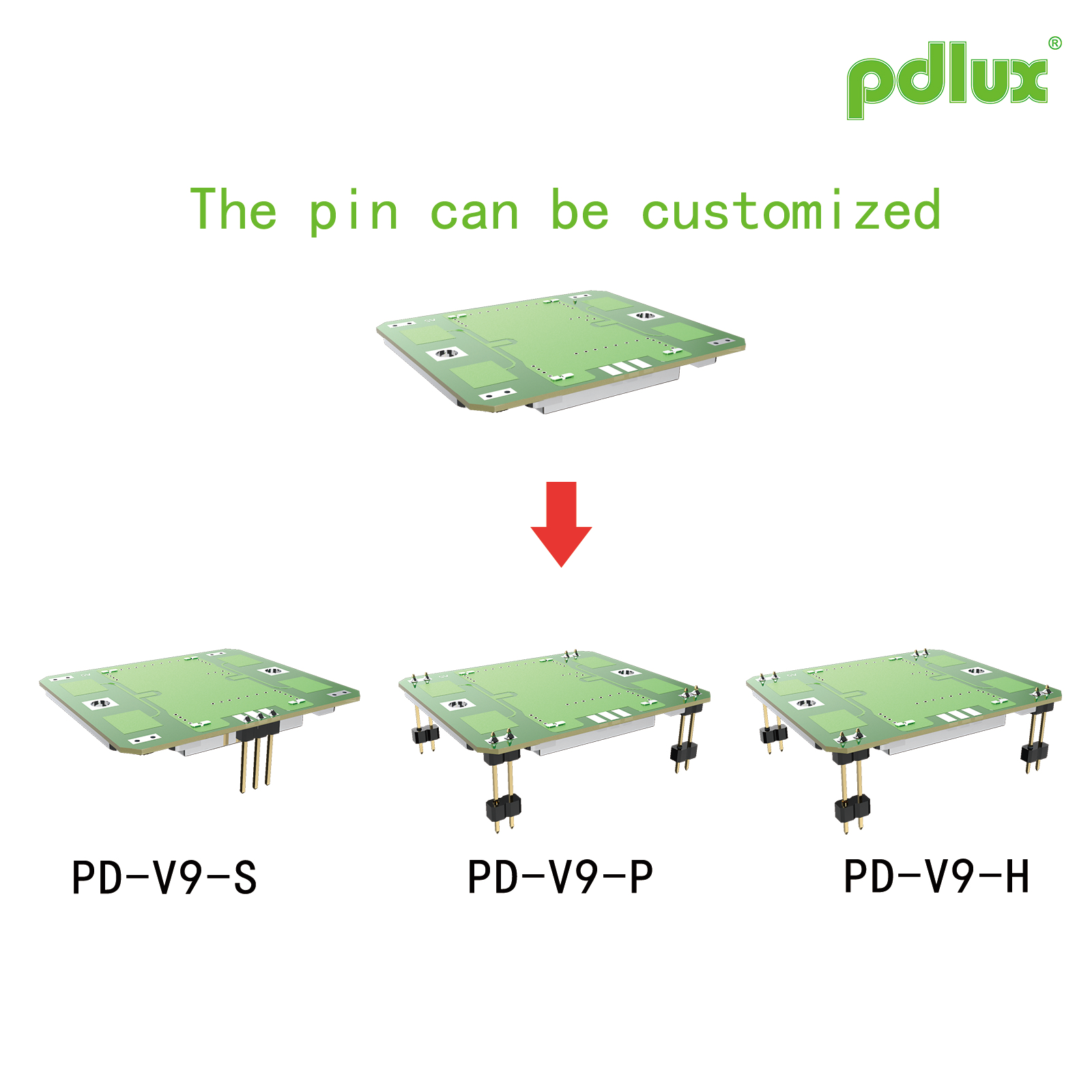

맞춤 옵션:요청 시 SMD 실장용 핀이 없는 베어 모듈을 사용할 수 있습니다. X3 크기는 고객 사양에 따라 맞춤 설정할 수 있습니다.

모든 PD-V9 시리즈에 대한 통합된 우수한 사양

DRO 유전체 공진기 발진기와 통합 패치 안테나로 제작된 전체 제품군은 일관된 사양을 공유합니다.

· 공급 전압: DC5V±0.5V, 32mA 미만의 일반 전류; 초저전력 소모를 위한 PWM 전력 모드 지원

· 일반 EIRP:13dBm(20mW), 수신 감도 -90dBc, 2차 고조파 ≤-40dBm

· 작동 온도: -30℃~+55℃ 일반 범위, -40℃에서 +80℃까지 확장

· 빔 각도: 36° E-평면, 72° H-평면; 유연한 장착 각도 사용 가능

· RoHS 인증을 받았으며 글로벌 시장 승인을 위해 ETS 300 440을 준수합니다.

광범위한 애플리케이션 시나리오

자동문, 모션 센서 조명, 보안 경보, IoT 존재 센서 및 속도 감지 장비에 이상적입니다. 기존 레이더 모듈을 교체할 때 사용자는 MCU 코드 수정 없이 감도 문제를 해결하기 위해 증폭기 게인만 조정하면 되므로 개발 비용이 크게 절감됩니다.
