광전식 연기 경보기

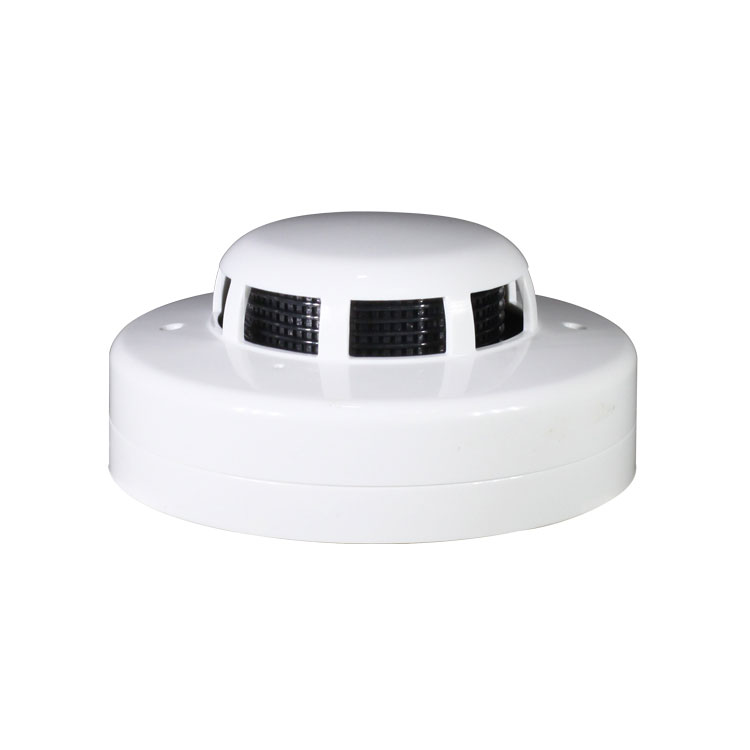

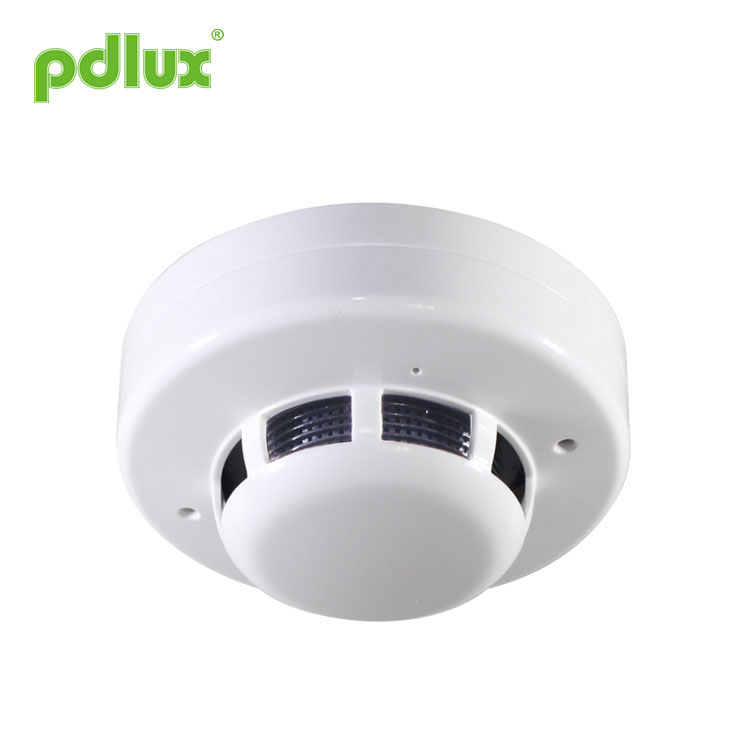

연기 감지기 PD-SO928D

제품 크기

요약

이 제품은 새로운 유형의 광전 연기 감지기입니다. 연기를 감지하면 즉시 신호를 출력하고 연결된 장치가 작동하도록 트리거하여 화재가 발생할 것을 미리 알려주고 원치 않는 손실을 피하고 안전과 편의를 제공합니다.

명세서

전원: DC12V~DC33V
정적 전류: <60uA
경보 전류: ≤30mA
작동 온도:-10°C~40°C
작동 습도: 10%-95%RH 비응축
이중 표시기.

연기 감지기를 설치하기에 적합한 장소

1. 먼저 각 침실과 경로에 하나 이상의 항목을 설치해야 합니다.
2. 화재가 났을 때, 계단은 급히 대피하는 것이 중요하므로, 계단 위에 연기 감지기를 설치해야 합니다.
3. 완성된 다락방과 지하실을 포함하여 각 층의 공간마다 연기 감지기가 하나 이상 필요합니다.
4. 각 전기시설 옆에 감지기를 설치합니다.

5. 연기는 항상 퍼지기 때문에 천장 중앙에 연기 감지기를 설치하는 것이 좋습니다.
6. 어떤 이유로 천장 중앙에 설치할 수 없는 경우에도 벽에서 최소 10cm 떨어진 곳에 설치해야 합니다.
7. 벽에 걸고 싶다면 천장에서 10~30.5cm 아래에 설치하세요. 그림 1.
8. 홀 길이가 9미터를 초과하는 경우 감지기를 여러 개 설치해야 합니다.
9. 경사진 지붕방에는 상단에서 0.9m 떨어진 곳에 경보기를 설치하세요. 그림 2.
10. 분리형 주택에 연기 감지기를 설치하는 방법. 이동 주택에는 단열재가 없으므로 감지기를 천장에서 10~30.5cm 떨어진 곳에 설치하는 것이 좋습니다.

연기감지기 설치에 적합하지 않은 곳

1. 부엌, 차고(배기 가스), 스토브, 온수기 또는 급유통 근처 등 타는 입자가 자주 존재하는 장소나 그 근처.
3. 습기가 많거나 습기가 많은 곳; 또는 샤워 시설이 있는 욕실 근처.
4. 먼지가 많거나 더럽거나 기름기가 많은 장소.
5. 환기가 잘 되는 곳에서는 연기가 장치에서 완전히 날아갑니다.
6. 방송 녹음 영역에서는 감지실이 차단됩니다.
7. 형광등과의 거리는 305mm 이내입니다. 전기적 "잡음"이 센서를 방해할 수 있습니다.
8. 예를 들어 그림 1의 '무공기' 공간에서는 모서리 근처에서 10cm 미만입니다.
9. 연기 감지기는 흡연실에서 쉽게 감지할 수 있습니다.

설치

경고: 감지기를 설치하기 전에 루프 전원을 끄세요.
1. 먼저 제품 커버를 시계 반대 방향으로 돌려서 꺼냅니다.
2. 제품의 표시와 지침의 연결 지침에 따라 와이어를 해당 위치에 연결합니다.
3. 모든 감지기를 설치한 후 제어 장치에 전원을 공급합니다.
4. 테스트 섹션에 따라 검출기를 테스트합니다.
5. 컨트롤러 시스템의 감지기를 재설정합니다.
6. 관련 부서 시스템에 작업 상태로 진입하도록 알립니다.

참고: 4선 연결은 아래와 같습니다.

① 5번 터미널 연결 " +"
② 터미널 2 연결 "-"
③ 단자 6번과 3(4)번은 릴레이 출력 단자를 연결합니다.

경고: 제품 설치 시 연기 감지실에 먼지가 들어가지 않도록 주의하세요.

시험

감지기는 설치 및 유지 관리 청소 후에 테스트해야 합니다.
참고: 테스트 전에 관련 관리 부서 연기 감지기 시스템에 유지 관리 알림이 전송되므로 작동이 중단됩니다. 불필요한 알람 연결을 피하기 위해 유지되는 영역 또는 시스템의 논리 제어 운동 에너지를 차단합니다. 감지기가 올바르게 배선되었는지 확인하고 시스템에 전원을 공급합니다. 전원 공급 후 80초 감지기가 안정적으로 작동하도록 한 후 다음과 같이 테스트합니다.
1. 전원을 켜면 표시등이 20초마다 한 번씩 깜박여야 합니다.
2. 테스트 핀(직경 1.5mm 미만)을 구멍에 약 2~3초 동안 누르면 표시등이 항상 켜져야 합니다.
3. 표시등이 켜지지 않으면 테스트 핀이 올바르게 사용되었는지 확인하세요.
4. 연기 테스트: 연기가 나는 나무 막대나 면 심을 감지기 옆에 놓고 경보가 울릴 때까지 감지기에 연기를 불어넣습니다.
경고: 위의 테스트로 인해 감지기는 전원 공급 장치의 전원이 일시적으로 꺼진 후에만 재설정될 수 있습니다. 감지기가 위 테스트에 실패하면 배선이 올바른지 확인하세요.

테스트 핀(직경 1.5mm 미만)

정기적인 유지보수

1. 일주일에 한 번 이상 테스트하세요.
2. 적어도 한 달에 한 번 연기 감지기를 청소하십시오.
부드러운 진공 브러시 부착물을 사용하여 부드럽게 진공 청소기로 청소하십시오.
3. 연기 감지기를 청소할 때 물이나 세제를 사용하지 마십시오. 장비가 손상될 수 있습니다.

화재가 났을 때 대처 방법

1. 소방서에 전화하세요.
2. 당황하지 말고 침착함을 유지하세요. 고급 계획의 경로를 통해 최대한 빨리 떠나고, 물건을 가져오는 데 많은 시간을 낭비하지 마세요.
3. 문이 뜨거운지 느껴보세요. 뜨거우면 문을 열지 마세요. 그렇지 않은 경우 불꽃이 들어가는 것도 방지해야 하며 다른 경로를 선택하여 탈출할 수 있습니다.
젖은 수건으로 코와 입을 가리고 연기를 흡입하지 마세요.
5. 도주한 후에는 지정된 장소에 모여서 사람이 다치거나 사망하지 않았는지 확인합니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하세요.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 작동으로 인해 손실이 발생한 경우, 제조업체는 어떠한 책임도 지지 않습니다.
이 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
