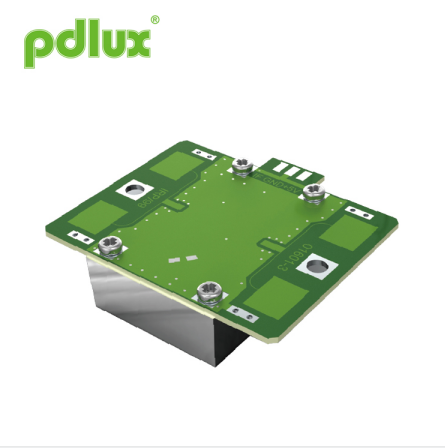

벽 설치 10.525GHz 마이크로파 센서 모듈
벽 설치 10.525GHz 마이크로파 센서 모듈은 X-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(공진기 발진기)가 내장되어 있습니다. 이 모듈인 V9는 벽 장착에 적합한 평면 안테나를 채택합니다. 벽 설치 10.525GHz 마이크로파 센서 모듈은 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다.
모델:PD-V9
문의 보내기
벽 설치 10.525GHz 마이크로파 센서 모듈
벽 설치 10.525GHz 마이크로파 센서 모듈은 X-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(공진기 발진기)가 내장되어 있습니다. 이 모듈 V9는 벽 장착에 적합한 평면 안테나를 채택합니다. 벽 설치 10.525GHz 마이크로파 센서 모듈은 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다.
벽 설치 10.525GHz 마이크로파 센서 모듈은 자동 조명 스위치의 점유 센서에 이상적으로 적합합니다. 벽 설치 10.525GHz 마이크로파 센서 모듈은 천장 장착 침입 감지기에 사용할 수도 있습니다.
|
벽걸이형 10.525GHz 마이크로파 센서 모듈 적용 ●지능형 스위치 ●벽걸이 스위치 ●침입자 감지 특징 및 장점
●낮은 무선 전력 출력 |
EN 300440-V2.1.1, EN 62479:2010,RED 지침-2014/53/eu에 따름
FCC 파트 15.249에 따름 |
|
안테나 빔 패턴
|
벽 설치 크기 10.525GHz 마이크로파 센서 모듈
|
| 매개변수 | 노트 | 최소 | 일반 | 맥스 | 단위 | ||||||
| 주파수 설정 | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| 방사 전력(EIRP) | 1 | 2.0 | 2.5 | 3.0 | 밀리와트 | ||||||
| 정착 시간 |
|
5 | 10 | 20 | μ초 | ||||||
| 수신된 신호 강도 | 2 | 150 | 200 | 250 | μVp-p | ||||||
| 소음 | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| 전원 전압 |
|
4.75 | 5.00 | 5.25 | V(임펄스 전원) | ||||||
| 현재 소비 |
|
10 | 12 | 14 | 엄마 | ||||||
| 펄스 반복 주파수 | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| 펄스 폭 | 4 | 10 | 20 | 30 | μ초 | ||||||
| 작동 온도 |
|
-15 | 22 | 55 | ℃ | ||||||
| 무게 |
|
7.5 | 8 | 8.5 | g | ||||||
참고 1: 방사성 방출은 FCC 규정을 충족하도록 설계되었습니다.
참고2: RSS(수신 신호 강도)는 총 70dB의 단방향 경로 손실로 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고 4: 펄스 작동
