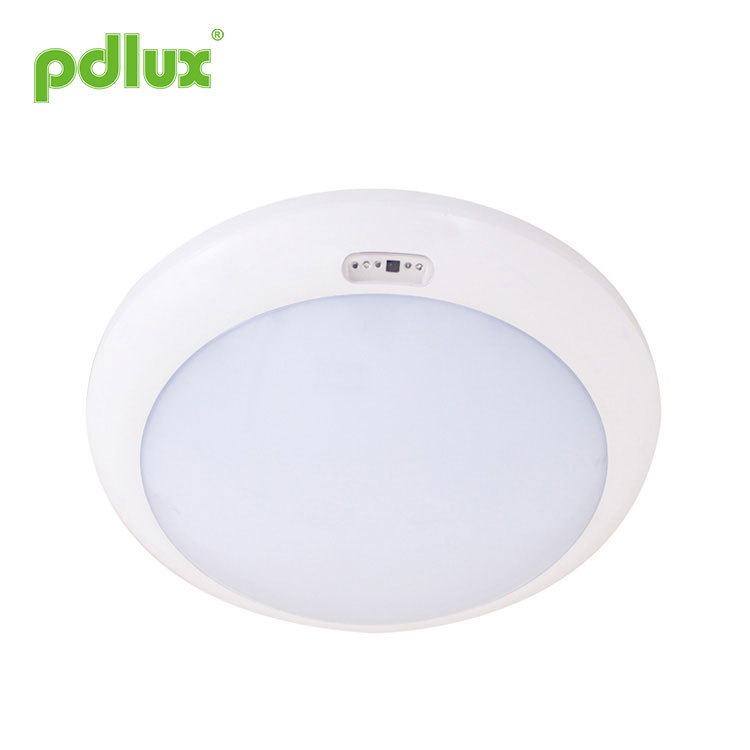

360도 마이크로파 모션 센서 LED 천장 조명

PD-LED2038-D 마이크로파 센서 조명 지침

요약

새롭게 디자인된 지능형 천장 장착형 전자레인지 센서 LED 조명으로 비상시 전원 공급 기능이 추가되었습니다. 조명은 AC 직접 전원 또는 배터리 백업으로 자동 관리됩니다. 즉, 정전 시 배터리 백업이 4와트의 전원 공급을 담당합니다. 배터리 백업은 센서 에너지 절약 모드에서 3시간 이상 또는 그 이상 동안 지속적으로 전원을 공급할 수 있습니다. 복도, 세탁실, 엘리베이터 로비 등에 널리 적용됩니다.

이 제품은 두 가지 구성으로 설계되었습니다. 하나는 비상 전원 공급 기능이 있는 센서 램프이고, 다른 하나는 비상 기능이 없는 지능형 센서 램프입니다. 실제 필요에 따라 구매하실 수 있습니다. 그러나 대부분의 경우 전자를 선택하는 것이 필요하고 현명합니다. 왜냐하면 가끔씩 정전이 발생하면 문제나 위험이 발생할 수 있기 때문입니다.

명세서

전원: 220-240V/AC 50Hz
정격 LED: 최대 26W(AC)
최대 4W(DC)
충전 전력: 최대 4W
HF 시스템: 5.8GHz
배터리: 7.4V / 2000mAH 리튬 배터리
연속 조명 시간: ≥180min
(배터리 전원 공급 장치)
전송 전력: <0.2mW
시간 설정: 8초 ~ 12분(조정 가능)
감지 범위: 1-8m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
설치 높이: 2.5-3.5m(천장 설치)
작동 온도:-20~+55℃
LED 수량: 96PCS
LED 사양 : FM-3528WNS

센서 정보

기능

표시기 기능

① ON : 램프가 계속 작동하고 표시기가 깜박입니다.
꺼짐: 램프 작동이 중지되고 표시기가 꺼집니다.
자동: 센서가 자동 감지 모드로 들어가고 표시기가 계속 켜져 있습니다.
② 광학 센서.
③ 적외선 원격 수신기.
④ 충전 중에는 표시등이 켜지고, 완충되면 꺼집니다.
⑤ 배터리가 가득 차면 표시등이 켜집니다.
⑥ AC 전원을 연결하면 표시등이 켜집니다.
오류 지시: ⑤ 표시기가 계속 켜져 있습니다. ④ 표시등이 깜박입니다. 즉, 배터리가 없거나 배터리가 고장난 것입니다.

설정 방식 1: 전위차계

요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

감지 범위 설정(감도)

감지 범위는 2.5m 높이에 설치했을 때 지면에 떨어지는 대략 원형 캐스팅의 반경을 설명하는 데 사용되는 용어입니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것이 최소 범위(반경 약 1m)이고, 시계 방향으로 완전히 돌리는 것이 최대(반지름 약 8m)입니다.

참고: 위의 감지 범위는 키가 1.6m~1.7m(중간 수치)이고 1.0~1.5m/초의 속도로 움직이는 사람의 경우에 획득됩니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 범위도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용할 때 민감도를 최대값으로 조정하지 않는 것이 좋습니다. 제안: 설정하지 말고 적절한 거리에 민감도를 설치하고 조정하십시오. 오작동을 방지하는 최대 감도.

주의 사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼의 날림, 작은 동물 또는 전원의 간섭으로 인한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 방지하세요. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

전자레인지는 금속에 의해 반사될 수 있으며 감지 범위가 배가되고 감도가 증가합니다. 강철 구조물 건물 내부에 설치된 경우 감도를 적절하게 낮추는 것이 좋습니다. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류 조치가 발생합니다.

시간 설정

8초(시계 반대 방향으로 완전히 회전)부터 12분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다. 따라서 설치 테스트를 수행할 때 지연 시간이 배가되는 것을 방지하기 위해 감지 범위에서 움직임을 유지하는 것이 좋습니다.

조명 제어 설정

10-2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것은 약 10럭스, 시계 방향으로 완전히 돌리는 것은 약 2000럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.

LUX 손잡이는 주변 조명을 조정하는 데 사용됩니다. 즉, 고객은 필요에 따라 적절한 값을 정의할 수 있습니다.

설치 위치:
1, 램프 내부에는 광학 센서가 있습니다(그림 4 참조). 설치 중에는 햇빛이 충분한 곳으로 돌려야 합니다. 동시에 다른 광원을 피해야 합니다. 이는 설치 판단에 영향을 미칩니다. 주변 조명에 대한 광학 센서.
2、사람마다 설치 위치와 주변 조명에 대한 요구가 다르므로 LUX 값이 다릅니다. 필요에 맞게 값을 조정하는 데 시간이 걸립니다.
참고: 광학 센서를 햇빛이 충분한 곳으로 돌립니다(그림 5 참조).

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 3개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 3개의 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되어 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 한도는 270°이므로 이에 주의하시기 바랍니다.

설정 방식 2: 원격 제어

ON: ON을 누르면 연결된 부하가 6시간 동안 계속 작동한 다음 자동으로 자동 모드로 전환됩니다.
끄기: 끄기를 누르면 연결된 부하가 6시간 동안 꺼진 다음 자동으로 자동 모드로 전환됩니다.
AUTO: AUTO를 누르면 센서가 자동 감지 모드로 들어갑니다. 즉, 신호가 감지되고 주변광 강도가 사전 설정된 값보다 낮을 때 부하가 작동합니다.

참고 사항: 기능을 정의하는 방법에는 두 가지가 있으며 마지막 정의는 센서가 다시 시작되더라도 유효하고 유효합니다.

설치순서

참고:다음 도구를 지참해주세요.

• 1단계 램프를 A와 B의 두 부분으로 분리합니다.

• Step2 손잡이를 이상적인 조건으로 돌립니다.
(위에서 언급한 FUNCTION 부분에 따라 설정을 정의하십시오.)
• Step3 제품의 베이스를 천장에 올려 드릴링 표시를 만듭니다. (그림 8 참조)
• Step4 표시한 위치(그림 9 참조)에 제품을 설치하세요.
제품은 서로 4미터 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류 조치가 발생할 수 있습니다.

• 5단계 플라스틱 확장 나사를 뚫은 구멍에 두드립니다(그림 10 참조).
• Step6 배선 구멍을 통해 전원선을 넣어 배선을 연결합니다(그림 11 참조).

• Step7 제품의 베이스를 선택한 위치에 나사로 고정합니다(그림 12 참조).

• 8단계 전등갓을 시계 방향으로 돌려 베이스에 삽입합니다. 설치가 완료되었습니다. (그림 13과 같이)

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
