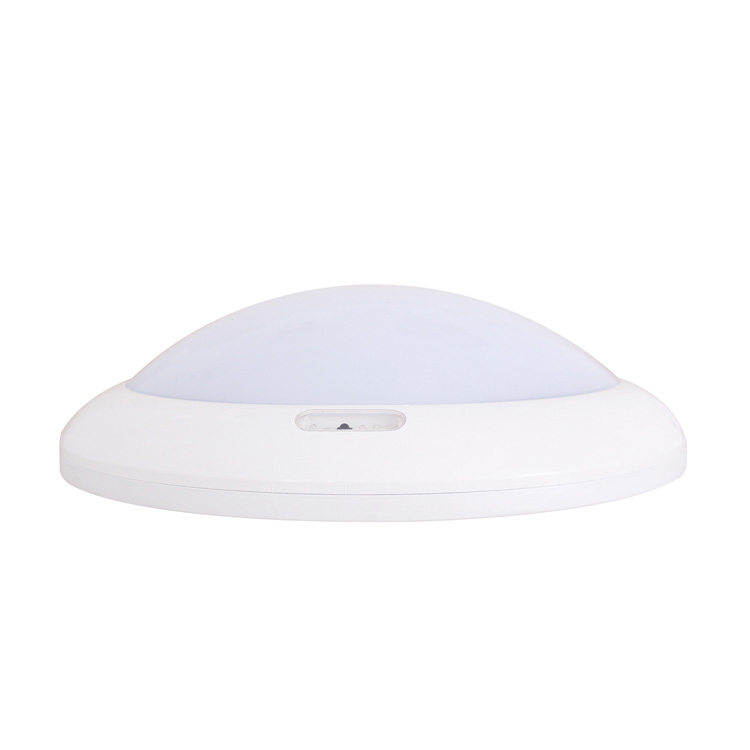

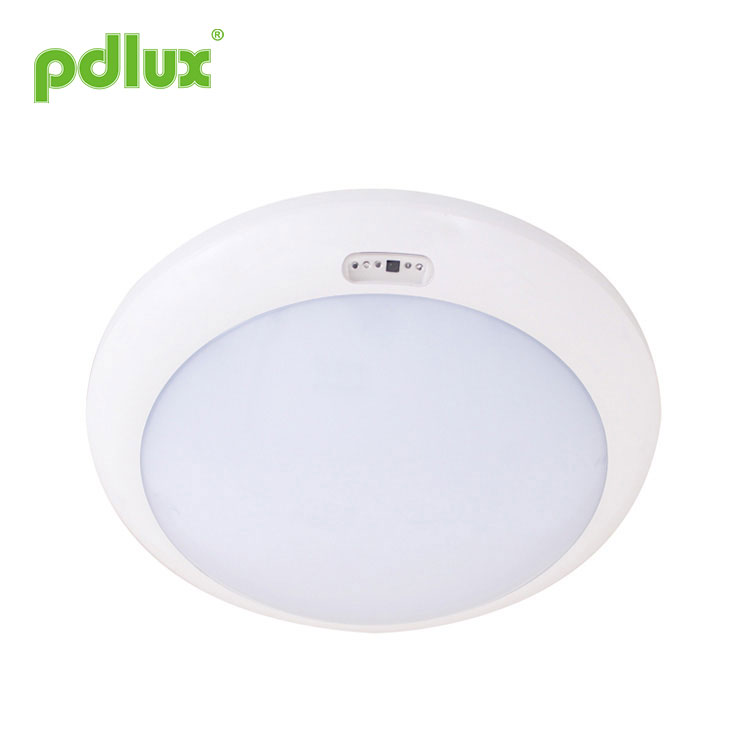

5.8GHz 마이크로파 모션 센서 LED 천장 조명

PD-LED2038 마이크로파 센서 조명 지침

요약

이것은 LED 조명을 제어하는 ​​마이크로파 센서 스위치입니다. 마이크로파 센서는 램프에 내장되어 있으며 내부에는 96개 고휘도 LED가 있고 총 전력은 26와트입니다. 마이크로파 센서 스위치는 음성 스위치 및 적외선 센서 스위치 뒤에 오는 새로운 유형의 자동 스위치입니다. 감지 방법은 다른 것과 비교하여 다음과 같은 장점이 있습니다. 1. 비접촉 감지, 2. 열악한 환경에 적합하고 온도, 습도, 소음, 공기, 먼지, 빛...3.RF 간섭 능력, 4. 전송 전력은 0.2mW에 불과하며 인체에 해를 끼치지 않습니다. 간단한 설치 + 쉬운 배선.

우리는 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 사람이 오면 조명이 자동으로 켜지고 나갈 때 자동으로 꺼집니다. 통로 계단, 거실 및 침실에서 널리 사용되는 것 외에도 설치할 수도 있습니다. 화장실에서.

내장된 마이크로파 센서 스위치는 플라스틱, 유리, 목재를 관통할 수 있습니다. 따라서 유리 또는 플라스틱 쉘 램프에 설치할 수 있습니다. 이를 통해 에너지 제어를 위해 다양한 스타일의 조명에 마이크로파 센서 스위치를 적용할 수 있습니다. 이제 우리는 다양한 선호도를 가진 다양한 사람들의 요구를 충족할 수 있는 다양한 마이크로파 센서 LED 램프를 제공할 수 있습니다.

이 램프는 여러 배열, 즉 센서가 없는 순수 LED 램프로 설계되었습니다. 센서가 있는 자동 LED 램프; 비상기능인 배터리 백업 자동 LED 램프(PD-LED2038-D).

명세서

전원: 220-240V/AC 50/60Hz
정격 LED: 최대 26W
HF 시스템: 5.8GHz
전송 전력: <0.2mW
시간 설정: 8초 ~ 12분(조정 가능)
감지 범위: 1-8m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
설치 높이: 2.5-3.5m(천장 설치)
작동 온도:-20~+55℃
LED 수량: 96PCS
LED 사양 : FM-3528WNS

센서 정보

기능

표시기 기능

① ON : 램프가 계속 작동하고 표시기가 깜박입니다.
OFF: 램프 작동이 중지되고 표시기가 꺼집니다.
자동: 센서가 자동 감지 모드로 들어가고 표시기가 계속 켜져 있습니다.
② 광학 센서.
③ 적외선 원격 수신기.

설정 방식 1: 전위차계

요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

감지 범위 설정(감도)

감지 범위는 2.5m 높이에 설치했을 때 지면에 떨어지는 대략 원형 캐스팅의 반경을 설명하는 데 사용되는 용어입니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것이 최소 범위(반경 약 1m)이고, 시계 방향으로 완전히 돌리는 것이 최대(반지름 약 8m)입니다.

참고: 위의 감지 범위는 키가 1.6m~1.7m(중간 수치)이고 1.0~1.5m/초의 속도로 움직이는 사람의 경우에 획득됩니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 범위도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

주의사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되, 나뭇잎이나 커튼, 작은 동물 또는 전원 간섭으로 인한 잘못된 동작을 쉽게 감지하여 비정상적인 반응을 방지하려면 최대값으로 조정하십시오. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

전자파는 금속에 의해 반사될 수 있으며 감지 범위가 배가되고 감도가 증가합니다. 강철 구조물 건물 내부에 설치된 경우 감도를 적절하게 낮추는 것이 좋습니다. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류 조치가 발생합니다.

시간 설정

8초(시계 반대 방향으로 완전히 회전)부터 12분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다. 따라서 설치 테스트를 수행할 때 지연 시간이 배가되는 것을 방지하기 위해 감지 범위에서 움직임을 유지하는 것이 좋습니다.

조명 제어 설정

10-2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것은 약 10럭스, 시계 방향으로 완전히 돌리는 것은 약 2000럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.

LUX 손잡이는 주변 조명을 조정하는 데 사용됩니다. 즉, 고객은 필요에 따라 적절한 값을 정의할 수 있습니다.

설치 위치:
1, 램프 내부에는 광학 센서가 있습니다(그림 3 참조). 설치 중에는 햇빛이 충분한 곳으로 향해야 합니다. 동시에 다른 광원을 피해야 합니다. 이는 설치 판단에 영향을 미칩니다. 주변 조명에 대한 광학 센서.
2、사람마다 설치 위치와 주변 조명에 대한 요구가 다르므로 LUX 값이 다릅니다. 필요에 맞게 값을 조정하는 데 시간이 걸립니다.
참고: 광학 센서를 햇빛이 충분한 곳으로 돌립니다(그림 4 참조).

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 3개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 3개의 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되어 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 한도는 270°이므로 이에 주의하시기 바랍니다.

설정 방식 2: 원격 제어

ON: ON을 누르면 연결된 부하가 6시간 동안 계속 작동한 다음 자동으로 자동 모드로 전환됩니다.
끄기: 끄기를 누르면 연결된 부하가 6시간 동안 꺼진 다음 자동으로 자동 모드로 전환됩니다.
AUTO: AUTO를 누르면 센서가 자동 감지 모드로 들어갑니다. 즉, 신호가 감지되고 주변광 강도가 사전 설정된 값보다 낮을 때 부하가 작동합니다.

참고 사항: 기능을 정의하는 방법에는 두 가지가 있으며 마지막 정의는 센서가 다시 시작되더라도 유효하고 유효합니다.

설치순서

• 1단계 램프를 A와 B의 두 부분으로 분리합니다.

• Step2 손잡이를 이상적인 조건으로 돌립니다.
(위에서 언급한 FUNCTION 부분에 따라 설정을 정의하십시오.)
• Step3 제품의 베이스를 천장에 올려 드릴링 표시를 만듭니다. (그림 7 참조)
• Step4 표시된 위치에 제품을 설치하십시오. (그림 8 참조)
제품간 거리가 4m 이상이어야 하며,그렇지 않으면 그들 사이의 간섭으로 인해 오류 조치가 발생합니다.

• 5단계 플라스틱 확장 나사를 뚫은 구멍에 두드립니다(그림 9 참조).
• Step6 배선 구멍을 통해 전원선을 넣어 배선을 연결합니다(그림 10 참조).

• Step7 제품의 베이스를 선택한 위치에 나사로 고정합니다(그림 11 참조).

• 8단계 전등갓을 시계 방향으로 돌려 베이스에 삽입합니다. 설치가 완료되었습니다. (그림 12와 같이)

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
