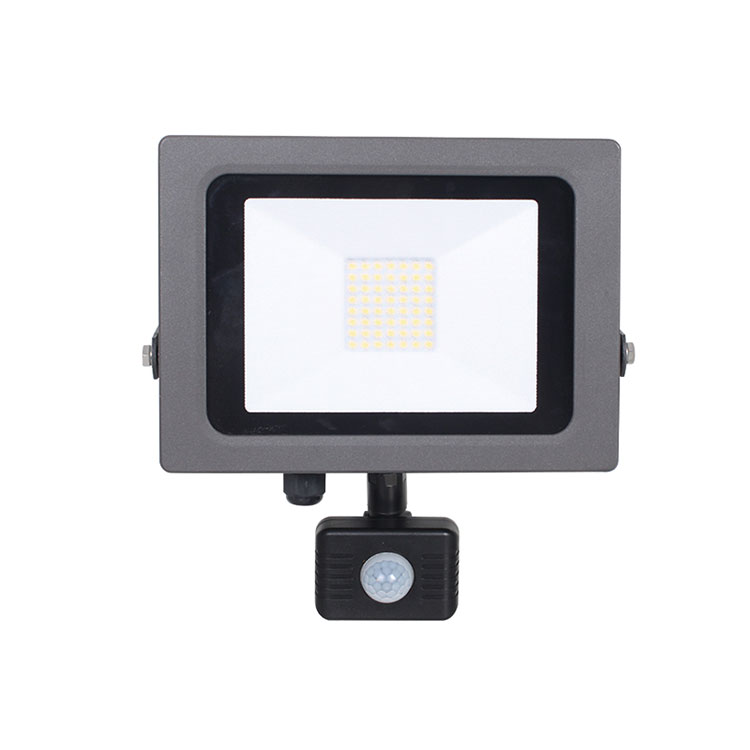

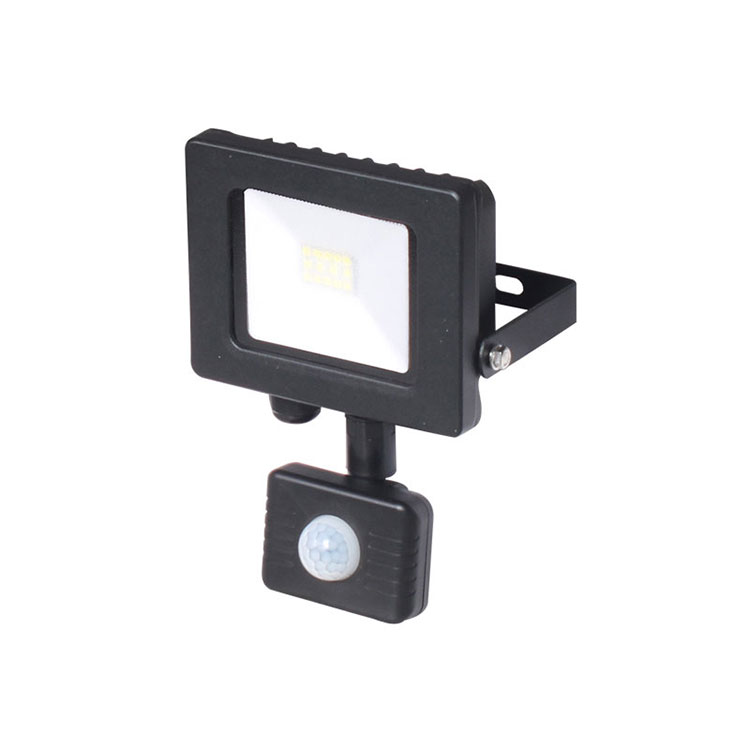

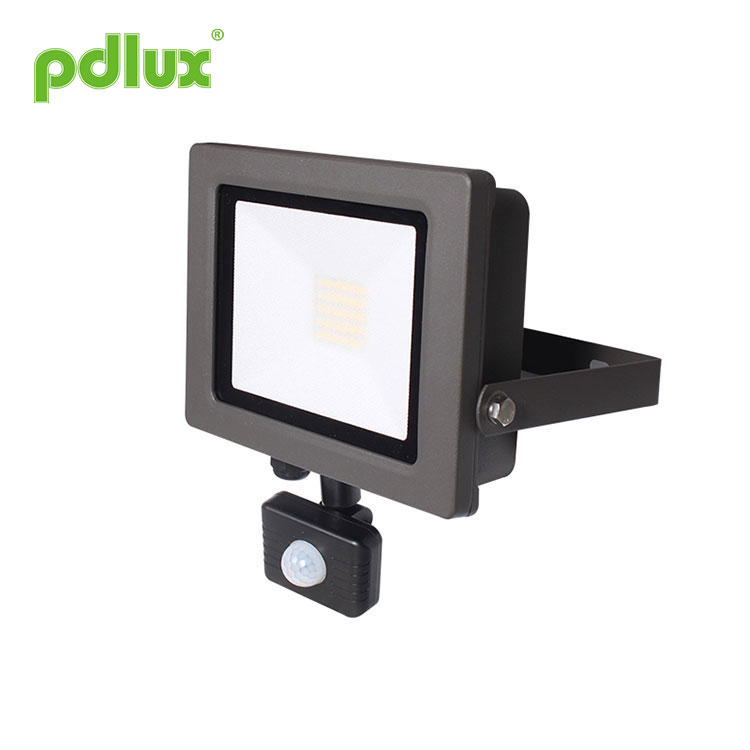

50W 적외선 센서 LED 투광 조명

PDF-50W 적외선 센서 LED 투광 조명 지침

요약

해당 제품은 고출력 LED 센서등입니다. 우수한 감도 감지기, 집적 회로 및 SMT를 채택합니다. 자동화, 편의성, 안전성, 에너지 절약, 실용성 등의 기능을 집약시켰습니다. 넓은 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 수신하여 작동합니다. 감지 필드에 들어가면 즉시 로드를 시작하고 주야간을 자동으로 식별할 수 있습니다. 설치가 매우 편리하고 사용 범위가 매우 넓습니다.

낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. '태양' 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 하지만 '달' 위치(최소)로 조정된 경우 10lux 미만의 조도 조절에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하시기 바랍니다.

시간 지연은 지속적으로 추가될 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(시간 설정)

10~>300 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 방향으로 완전히 돌리는 것은 약 10럭스, 시계 반대 방향으로 완전히 돌리는 것은 약 300럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.

8초(시계 반대 방향으로 완전히 회전)부터 9분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

센싱정보

각 부분의 명칭

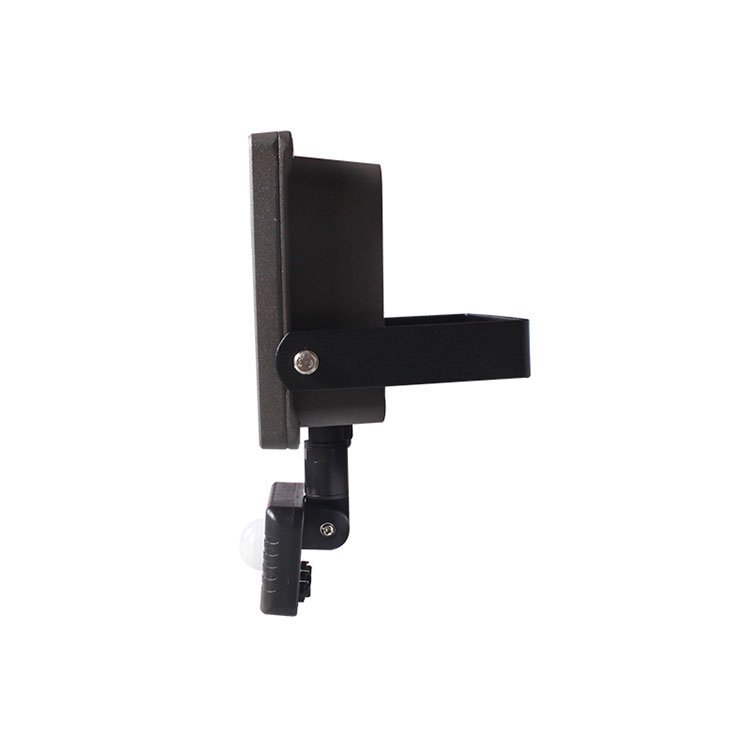

(알루미늄 재질의 램프 쉘)

램프의 요구에 따라 센서를 잘 활용하고 조명 화각을 조정하여 시야에 있는 제품을 최대한 활용하세요.

설정 방식: 전위차계

(1)시간 지연 설정

8초(시계 반대 방향으로 완전히 회전)부터 9분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

(2) 감지 범위 설정

시계 방향으로 돌리면 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 미니로 돌리면 2~4m, 최대로 돌리면 10m입니다.

10~>300 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 방향으로 완전히 돌리는 것은 약 10럭스, 시계 반대 방향으로 완전히 돌리는 것은 약 300럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.

1. 시간 조정 손잡이(TIME): 사용자는 필요에 따라 지연 시간을 선택할 수 있습니다. 일반적으로 측정 설치 시 시간 조정 손잡이(TIME)를 최소화하여 설치 검사를 빠르고 쉽게 할 수 있습니다. 설치 후 임의로 선택한 소등 시간은 8초~9분 ± 2분일 수 있으며, 시간을 설정하고 테스트 시간을 확인하며, 센서 신호의 앞쪽이 움직이지 않도록 센서 헤드를 최대한 아래로 내려야 하며, 그 결과 설정된 시간은 준 준이 아닙니다.

2. 조명 조정 손잡이(LUX): 사용자는 이 손잡이를 사용하여 어떤 종류의 주변 조명(낮부터 밤까지)에서 센서가 자동 유도 조명 값을 입력하는지 선택할 수 있습니다.
일반적으로 3LUX는 밤으로 표시되며, 100LUX ~ 2000LUX는 주간 값으로 표시됩니다. 따라서 처음 설정하는 경우 사용자는 필요에 따라 LUX 손잡이를 조정할 수 있습니다.

3. 감도 조정 손잡이 SENS(감지 거리 조정 손잡이): 센서의 최대 감지 거리는 주변 온도가 24℃일 때 최대 10미터입니다. 주변 온도가 너무 높으면 감지 거리가 줄어듭니다.
겨울에는 높은 감도, 여름에는 낮은 감도로, 사용자는 영역의 크기에 따라 SENS 노브를 조정하여 센서가 사용자에게 필요한 거리를 자동으로 감지하도록 할 수 있습니다.

설치

참고:다음 도구를 지참하시기 바랍니다.

전원을 끄십시오.
바닥에 있는 못을 나사로 풀어냅니다. 와이어 구멍을 엽니다. 전원선과 로드와이어는 바닥에 구멍이 뚫려 있습니다.
팽창된 나사로 바닥을 선택한 위치에 고정합니다.
스케치 다이어그램에 따라 연결 와이어 열을 사용하여 전원과 부하를 연결합니다.
센서를 바닥에 고정한 후 못을 조이고 전원을 켜주세요.

메모

전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 있어서는 안 됩니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
안전을 위해 설치 후 장애가 발견되면 케이스를 열지 마십시오.
예상치 못한 제품 파손을 방지하기 위해 적외선 설치시 6A의 안전장치를 추가해 주시기 바랍니다.
센서(예: 퓨즈, 안전 튜브 등)

일부 문제 및 해결 방법

로드가 작동하지 않습니다.
ㅏ. 전원과 부하를 확인하십시오.
비. 부하가 좋다면;
씨. 감지 후 표시 램프 속도가 빨라지는 경우;
디. 작업등이 조명 제어와 일치하는지 확인하십시오.

감도가 좋지 않습니다.
ㅏ. 감지 창 앞에 신호 수신에 방해가 되는 요소가 있는지 확인하십시오.
비. 주변 온도를 확인하십시오.
씨. 신호 소스가 감지 필드에 있는지 확인하십시오.
디. 설치 높이를 확인하십시오.
이자형. 움직이는 방향이 맞다면.

센서는 부하를 자동으로 차단할 수 없습니다.
ㅏ. 감지 필드에 연속 신호가 있는 경우;
비. 시간 설정이 가장 길게 설정된 경우;
씨. 힘이 지시에 일치하는 경우에;
디. 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 장치 등)

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

Y형 부착물의 경우: 이 등기구의 외부 유연한 케이블 또는 코드가 손상된 경우 위험을 방지하기 위해 제조업체나 서비스 대리점 또는 이와 유사한 자격을 갖춘 사람이 독점적으로 교체해야 합니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
