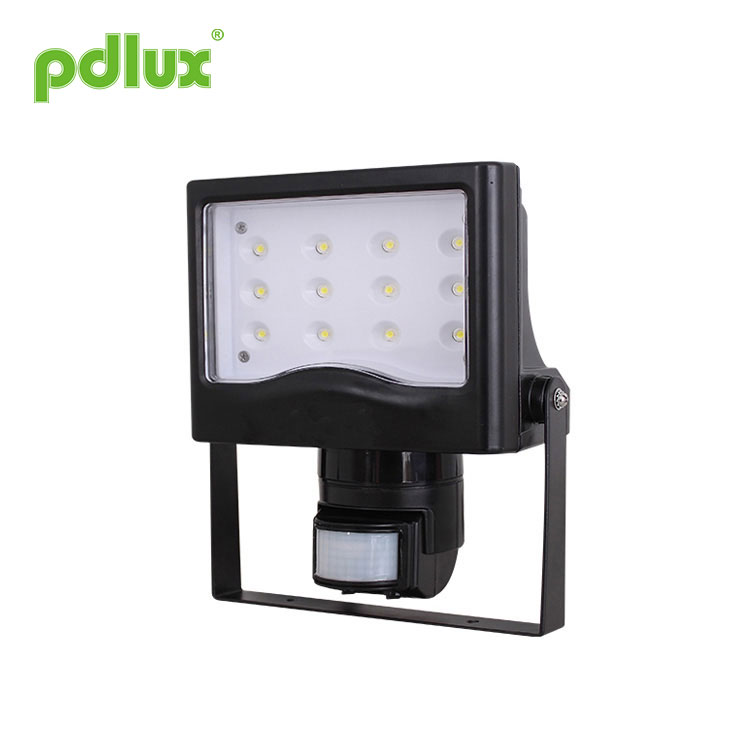

고출력 캐스트 LED 센서 조명

적외선 모드이온 센서 LED 투광등 PD-PIR2012 지침

제품 정보

해당 제품은 고출력 LED 센서등입니다. 그것은 좋은 감도 검출기, 집적 회로 및 SMT를 채택합니다. 자동화, 편의성, 안전, 에너지 절약, 실용성 기능을 모두 담았습니다. 넓은 감지 필드는 상하, 왼쪽 및 오른쪽 서비스 필드로 구성됩니다. 사람의 움직임에 적외선을 받아 작동합니다. 감지 필드에 들어가면 즉시 로드를 시작하고 자동으로 주야간을 식별할 수 있습니다. 설치가 매우 편리하며 사용 범위가 매우 넓습니다. 전원 표시 및 감지 표시 기능이 있습니다.

사양

전원: 220V/AC-240V/AC 전원 주파수: 50Hz 조명 제어: <3LUX-2000LUX(조정 가능) 시간 지연: 최소: 8sec±3sec 최대: 7min±2min(조정가능) LED수량: 12PCS 정격 부하: 17W LED 사양:3W 고출력LED 색온도: 6200K-6700K 감지 각도:180° 감지 범위: 최대 10-12m(24°C) 작동 온도:-10°C~+40°C 작동 습도:<95%RH 설치 높이:>1.8m~3.5m 대기전력:0.45W(정적 0.1W) 감지동작속도:0.6~1.5m/s 광속: 870lm 시야각:50° 순중량 : 약 1.6kg

기능

낮과 밤을 식별할 수 있습니다. 소비자는 작업 주변 조명을 조정할 수 있습니다. "태양" 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. "달" 위치(최소)로 조정하면 3LUX 미만의 주변 조명에서 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참조하세요.

전원 및 감지 표시: 전원을 켠 후 표시 램프가 4초마다 한 번씩 깜박일 수 있습니다. 신호를 수신한 후 1초마다 2번 깜박일 수 있습니다. 동시에 센서의 감지 및 전력에 대한 정상 상태를 표시할 수 있습니다.

시간 지연이 계속 추가됩니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 첫 번째 시간 지연을 기본으로 다시 한 번 시간을 계산합니다. (시간 설정).

시간-지연은 조정 가능합니다. 소비자의 희망에 따라 설정할 수 있습니다. 최소 시간은 8초±3초입니다. 최대값은 7분±2분입니다.

센서 정보

스펙트로그램

설치

참고:다음 도구를 지참해주세요.

전원을 끄십시오.
바닥에 있는 못을 나사로 풀어냅니다. 와이어 구멍을 엽니다. 전원 와이어와 로드 와이어는 바닥에 구멍이 뚫려 있습니다.
팽창된 나사로 바닥을 선택한 위치에 고정합니다.
스케치 다이어그램에 따라 연결 와이어 열을 사용하여 전원과 부하를 연결합니다.
센서를 바닥에 고정한 후 못을 조이고 전원을 켜주세요.

알루미늄 재질의 램프 쉘

램프의 요구에 따라 센서의 활용도를 조절하고 조명 화각을 조정하여 시야에 있는 제품을 최대한 활용하세요.

시험

최대(태양)에서 조명 조절 손잡이를 시계 방향으로 돌리고, 최소(태양)에서 시간 손잡이를 시계 방향으로 돌립니다.
전원을 켜면 부하가 작동하지 않고 표시등이 4초에 한 번씩 깜박입니다.
5~10초 후 부하가 작동되고 표시등이 1초 간격으로 2번씩 깜박입니다. 유도 신호가 없는 조건에서는 부하가 5~30초 이내에 작동을 멈춰야 하며, 표시 램프는 4초마다 한 번씩 계속 깜박여야 합니다.

첫 번째가 꺼진 후 5~10초 후에 다시 감지합니다. 로드가 작동해야 하며 표시 플래시 속도는 1초마다 2회입니다. 로드는 5~15초 이내에 작동을 멈춰야 합니다.
주변광 손잡이를 시계 반대 방향으로 최소한 돌립니다. 3LUX 미만으로 조정하면 부하 정지 후 인덕터 부하가 작동하지 않아야 합니다. 감지창을 불투명한 물체(수건 등)로 덮으면 부하가 작동합니다. 유도 신호가 없는 상태에서 부하가 5~15초 이내에 작동을 멈춰야 합니다.

메모

전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 간주될 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 있어서는 안 됩니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
안전을 위해 설치 후 장애가 발견되면 케이스를 열지 마십시오.
예상치 못한 제품 파손을 방지하기 위해 적외선 센서 설치 시 퓨즈, 안전튜브 등 6A의 안전장치를 추가해 주시기 바랍니다.

몇 가지 문제와 해결 방법

로드가 작동하지 않습니다.

ㅏ. 전원과 부하를 확인하십시오.

비. 부하가 좋다면;

씨. 감지 후 표시 램프 속도가 빨라지는 경우;

디. 작업등이 주변광과 일치하는지 확인하십시오.

감도가 좋지 않습니다.

a 감지 창 앞에 신호 수신에 방해가 되는 요소가 있는지 확인하십시오.

비. 주변 온도를 확인하십시오.

씨. 신호 소스가 감지 필드에 있는지 확인하십시오.

디. 설치 높이를 확인하십시오.

이자형. 움직이는 방향이 맞다면.

센서는 부하를 자동으로 차단할 수 없습니다.

ㅏ. 감지 필드에 연속 신호가 있는 경우;

비. 시간 지연이 가장 길게 설정된 경우;

씨. 힘이 지시에 일치하는 경우에;

디. 센서 근처의 공기 온도가 변하는 경우(예: 에어컨 또는 중앙 난방 장치 등)

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

Y형 부착물의 경우: 이 등기구의 외부 유연한 케이블이나 코드가 손상된 경우 위험을 방지하기 위해 제조업체나 서비스 대리점 또는 이와 유사한 자격을 갖춘 사람이 독점적으로 교체해야 합니다.

직업 설치를 확인하시기 바랍니다.
설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
안전을 위해 전원을 차단했는지 확인하세요.
부적절한 작동으로 인해 손실이 발생했으며 제조업체는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
