PD-LED2042 마이크로파 센서 램프 지침

요약

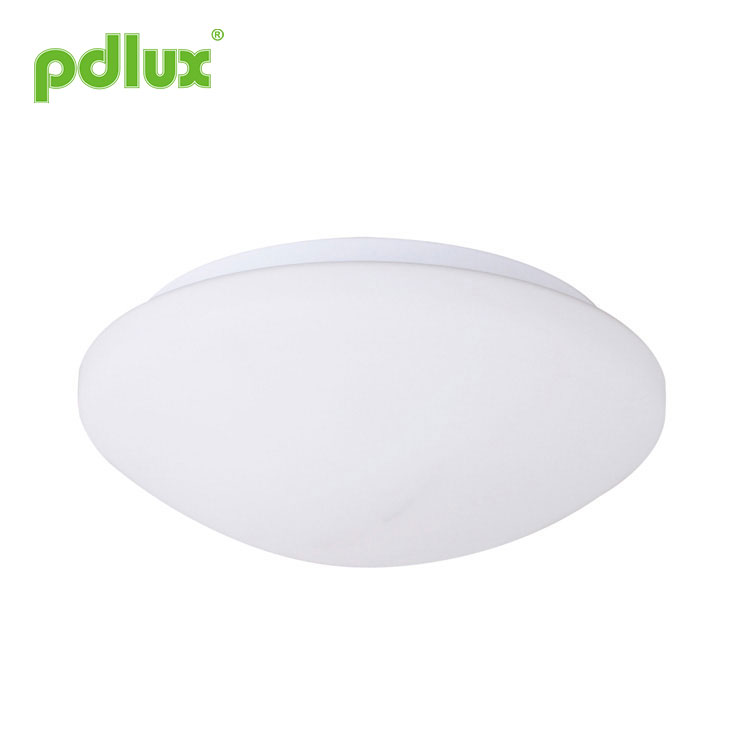

이것은 마이크로파 센서 스위치로 제어되는 LED 조명입니다. 마이크로파 센서는 조명에 내장되어 있으며 내부에는 72개 고휘도 LED가 있고 총 전력은 10.5-12와트입니다. 불을 켰을 때 광속은 550lm, 60W 백열등(≥400lm) 이상이고 수명은 50,000시간을 초과합니다. 우리는 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 사람이 오면 조명이 자동으로 켜지고 나갈 때 자동으로 꺼집니다. 통로 계단, 거실, 침실에서 널리 사용되는 것 외에도 욕실에도 설치할 수 있습니다.

각 부분의 명칭

명세서

전원: 100-265V/AC
전원 주파수: 50/60Hz
정격 부하: 10.5-12W 최대.
HF 시스템 : 5.8GHz CW 전파, ISM 파장 대역
전송 전력: <0.2mW
시간 설정: 15초±3초/1분±10초/
3분±30초/10분±1분(조정가능)
조명 제어: 10LUX-100LUX-600LUX-2000LUX
(조절할 수 있는)
감지 범위: 2m-6m-14m(직경) (조정 가능)
감지 각도: 360°
광속: 550lm
대기 전력: 약 0.5W
설치 높이: 2.5-3.5m(천장 설치)
램프 부분
LED 수량: 72PCS
LED 사양: 2835

센서 정보

기능

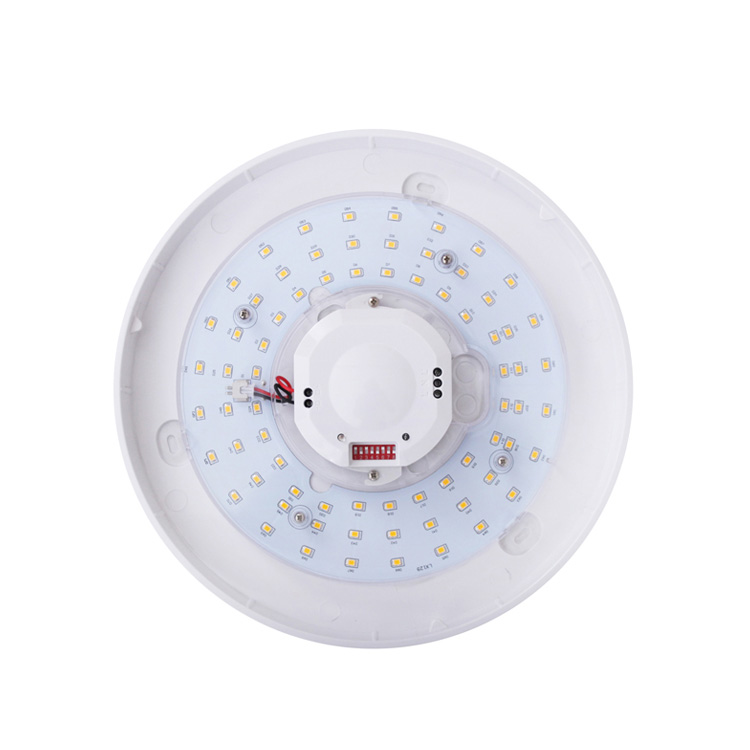

설정 방식 1:DIP 스위치

아래와 같이 S1,S2로 감지 범위를 설정하고, S3,S4,S5는 지연 시간을, S6,S7,S8은 조명 제어 값을 설정합니다. 요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1)감지범위 설정(감도)

감지 범위는 2.5m 높이에 설치했을 때 지상에 있는 대략 원형 주물의 직경을 설명하는 데 사용되는 용어입니다. 스위치를 ON으로 설정하는 것은 '1'이고, OFF로 설정하는 것은 '0'입니다. 오른쪽에 표시된 스위치 위치와 감지 범위에 해당하는 표를 읽어보세요.

주의사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되, 나뭇잎이나 커튼, 작은 동물 또는 전원 간섭으로 인한 잘못된 동작을 쉽게 감지하여 비정상적인 반응을 방지하려면 최대값으로 조정하십시오. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 센서가 계속 작동하지 않도록 유도 영역을 벗어나 움직이지 마십시오.

알림: 두 개 이상의 전자레인지를 함께 설치할 때 서로 4미터를 유지해야 합니다. 그렇지 않으면 전자레인지 간의 간섭으로 인해 오류가 발생하게 됩니다.

(2)시간 설정

12초부터 11분까지 정의할 수 있습니다.

이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON으로 설정하는 것은 '1', OFF로 설정하는 것은 '0'입니다. 오른쪽에 표시된 스위치 위치의 지연 시간에 해당하는 표를 읽어보세요.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(1) 조명 제어 설정

10~2000 LUX 범위에서 정의할 수 있습니다.
스위치를 ON으로 설정하는 것은 "1"이고, OFF로 설정하는 것은 "0"입니다.
오른쪽에 표시된 스위치 위치의 조명 제어 값에 해당하는 표를 읽어보세요.

1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.

설치순서

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
