조정 가능한 마이크로파 센서 라이트

PD-LED2037-D 마이크로파 센서 램프 지침

요약

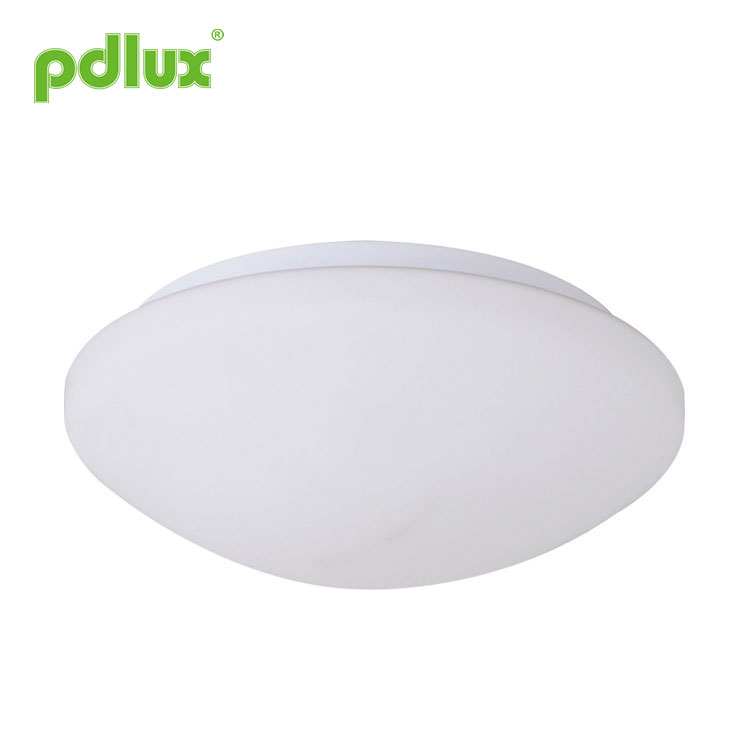

새롭게 디자인된 지능형 천장 장착형 마이크로파 센서 LED 램프로 비상시 전원 공급 기능이 추가되었습니다. 조명은 AC 직접 전원 또는 배터리 백업으로 자동 관리됩니다. 즉, 정전 시 배터리 백업이 3.5와트의 전원 공급을 담당합니다. 불이 켜졌을 때 광속은 330lm 이상이 되며, 이는 60와트 백열등(약 400lm)과 동일합니다. 배터리 백업은 센서 에너지 절약 모드에서 2시간 이상 지속적으로 전원을 공급할 수 있습니다. 복도, 세탁실, 엘리베이터 로비 등에 널리 적용됩니다.

이 제품은 두 가지 구성으로 설계되었습니다. 하나는 비상 전원 공급 기능이 있는 센서 램프이고 다른 하나는 비상 기능이 없는 지능형 센서 램프입니다. 실제 필요에 따라 구매하실 수 있습니다. 그러나 대부분의 경우 전자를 선택하는 것이 필요하고 현명합니다. 왜냐하면 가끔씩 정전이 발생하면 문제나 위험이 발생할 수 있기 때문입니다.

명세서

전원: 100-240V/AC 50/60Hz
정격 LED: 최대 9W(AC)
최대 3.5W(DC)
충전 전력: 최대 7W(조명 꺼짐)
최대 3W(켜짐)
보호:IP20,Class2
재질: 본체:PC 전등갓:유리
HF 시스템: 5.8GHz
배터리: 7.4V / 2000mAH 리튬 배터리
연속 조명 시간: ≥180min
(배터리 전원 공급 장치)
전송 전력: <0.2mW
시간 설정: 8초 ~ 30분(조정 가능)
감지 범위: 1-8m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
광속: 340lm(AC) 330lm(DC)(온백색)
570lm(AC) 490lm(DC)(차가운 흰색)
설치 높이: 2.5-3.5m(천장 설치)
작동 온도:-20~+55℃
LED 수량: 36PCS
LED 사양 : FM-2835WNS

센서 정보

스펙트로그램

기능

스위치

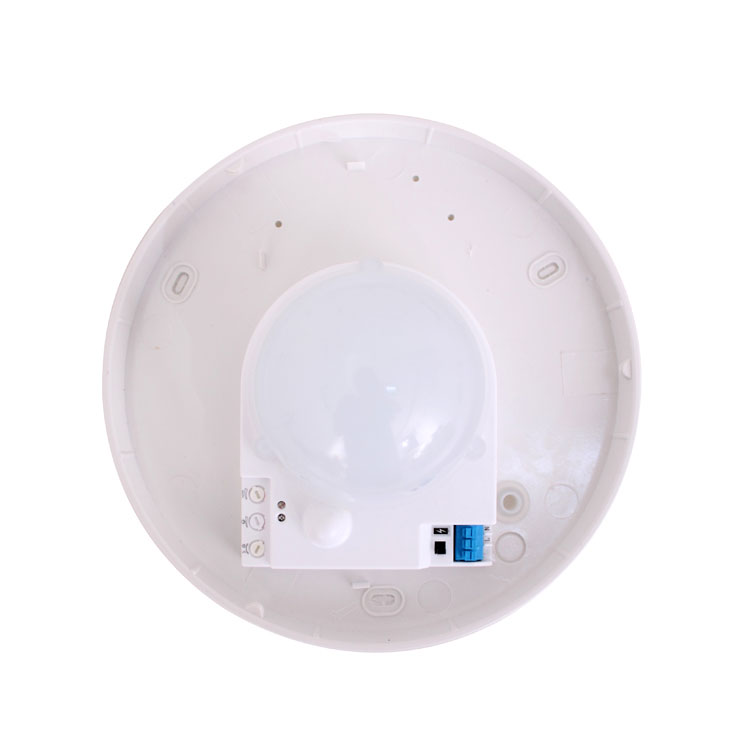

이 스위치는 배터리 연결을 제어하는 ​​것입니다. 운송 중이나 보관 중 전력 소비를 방지하기 위해 스위치를 OFF로 설정합니다. 즉, 배터리가 연결되지 않습니다. 설치하기 전에 스위치를 ON으로 설정하여 비상 시 전원을 공급할 수 있도록 배터리가 제대로 연결되어 있는지 확인해야 합니다. 비상 기능이 있는 LED 램프는 일반 램프로 사용할 수 있지만 정전 시 자동으로 배터리로 조명을 지원합니다.

감지 범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 감지 범위 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 감지 범위(대략)를 선택합니다. .1m 반경), 시계 방향으로 완전히 회전하여 최대 감지 범위(약 8m 반경)를 선택합니다.

참고: 위의 감지 범위는 키가 1.6m~1.7m(중간 수치)이고 1.0~1.5m/초의 속도로 움직이는 사람의 경우에 획득됩니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 범위도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

금속이나 유리 소재에 의한 마이크로파 전자기장의 반사로 인해 감지 거리가 늘어날 수 있습니다. 따라서 적절한 감지 거리에 도달하려면 감도를 낮추세요. 오류 감지를 방지하려면 SENS 노브를 최대 값으로 돌리지 마십시오. 또한 주변 환경으로 인해 오류 조치가 발생할 수 있습니다. 지나가는 자동차나 바람에 의해 떠도는 물체. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간 간섭으로 인해 오류 조치가 발생합니다.

감도 전위차계의 올바른 사용: 사진에서 볼 수 있듯이 손잡이는 감도 조정에 특화되어 있습니다. 사용 시 사용자는 손잡이를 가운데로 조정할 수 있습니다. 물론 실제 사용 과정에서 감도가 괜찮다고 생각되면 조정할 필요가 없습니다. 낮다고 생각되면 적절하게 더 높게 조정할 수 있습니다. 일부 환경으로 인해 자동차 추월, 바람에 의해 물체가 날아가는 등(그림 2, 그림 3)과 같은 잘못된 동작이 발생하므로 감도를 최대로 조정하지 않는 것이 좋습니다.

시간 설정

조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 8초(시계 반대 방향으로 완전히 회전), 최대 30분(시계 방향으로 완전히 회전) 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
경고: 설치 테스트 과정에서 센서 램프에서 멀리 떨어지십시오. 사용자나 테스트 직원이 감지하면 켜지기 때문입니다.

테스트할 때 센서 램프와 일정한 거리를 유지하십시오. 그렇지 않으면 감지 범위에서 사용자를 감지하면 센서 램프가 켜집니다.

조명 제어 설정

선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 10-2000럭스. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 시계 방향으로 완전히 돌리면 약 2000lux의 일광 작동을 선택합니다. 감지 영역을 조정하고 주간 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

LUX 손잡이는 센서에 의해 켜질 수 있는 센서 램프를 조정하는 데 사용되며, 또한 고객의 요구에 따라 적합한 위치를 선택할 수 있습니다.

설치 위치:
센서 램프에 광 변환기가 있기 때문에(그림 5 참조) 광 변환기는 일광이 충분한 위치에 있어야 합니다. 반면에 다른 광원을 피해야 합니다. 그렇지 않으면 광 변환기가 환경 레이에 대한 부적절한 판단을하십시오.
설치 위치, 럭스 등과 같은 다양한 고객의 요구로 인해 전위차계 손잡이의 위치가 다릅니다. 사용 시 요구 사항을 충족하기 위해 여러 번 조정해야 할 수도 있습니다.

빛의 변환 위치를 일광이 보이는 위치로 변경합니다.(그림 6 참조)

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 3개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 3개의 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되어 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 한도는 270°이므로 이에 주의하시기 바랍니다.

설치순서

• 1단계 램프를 A와 B의 두 부분으로 분리합니다.

참고: 굴뚝은 깨지기 쉬우므로 너무 많은 힘을 가하지 마십시오.

• Step2 손잡이를 이상적인 조건으로 돌립니다.
(위에서 언급한 FUNCTION 부분에 따라 설정을 정의하십시오.)

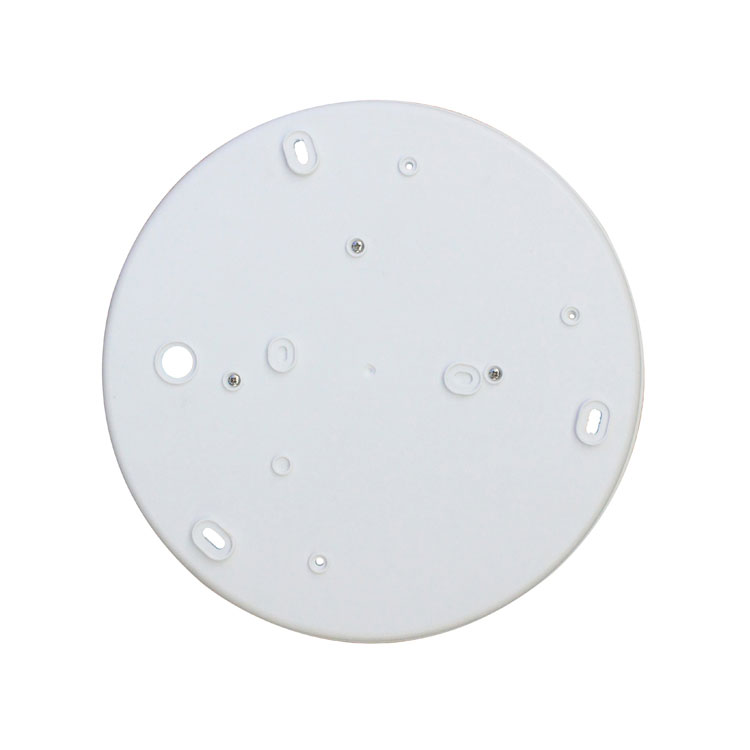

• Step3 제품의 베이스를 천장에 올려 드릴링 표시를 만듭니다. (그림 8 참조)
• Step4 표시한 위치(그림 9 참조)에 제품을 설치하세요.
제품은 서로 4미터 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류 조치가 발생할 수 있습니다.

• 5단계 플라스틱 확장 나사를 뚫은 구멍에 두드립니다(그림 10 참조).
• Step6 배선 구멍을 통해 전원선을 넣어 배선을 연결합니다(그림 11 참조).

• Step7 제품의 베이스를 선택한 위치에 나사로 고정합니다(그림 12 참조).

• 8단계 전등갓을 시계 방향으로 돌려 베이스에 삽입합니다. 설치가 완료되었습니다. (그림 13과 같이)

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 효과가 없게 될 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
