자동 마이크로파 유도 램프

마이크로파 센서 램프 PD-LED2036GS 지침

요약

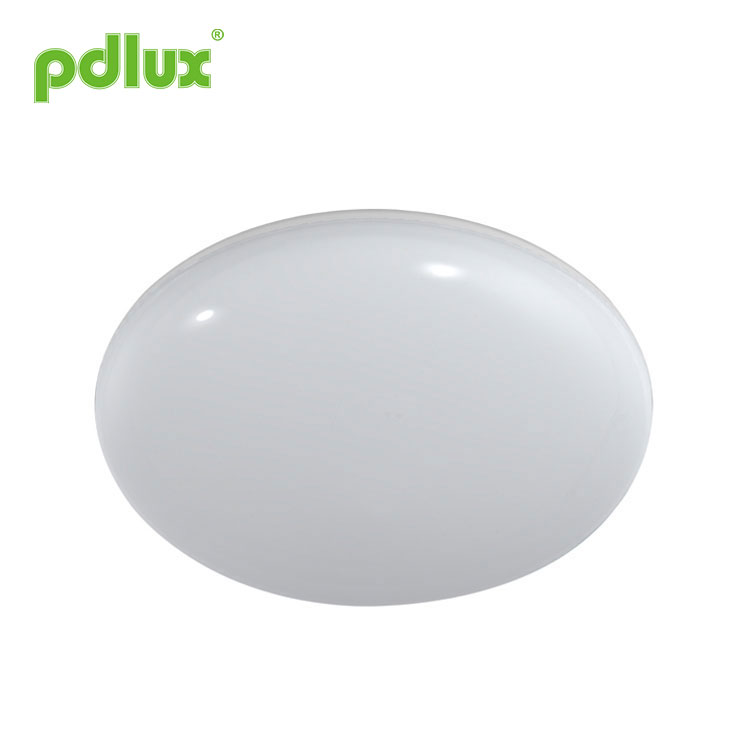

이것은 완전히 새롭게 디자인된 지능형 천장 장착 마이크로파 센서 LED 램프입니다. 불이 켜지면 광속은 1100lm 이상이 되며 이는 60와트 백열등(약 400lm)의 두 배에 해당합니다. 복도, 세탁실, 엘리베이터 로비 등에 널리 적용됩니다. 지능형 관리 시스템은 안정성과 에너지 절약의 장점을 강화합니다. MCU는 각 회로를 자동 검사하고 감지된 정보를 합리적인 방식으로 관리합니다.

감지된 신호가 없으면 시스템은 절전 모드를 시작하고 전원 출력을 점차적으로 감소시킵니다. 최소 출력은 최대값의 10분의 1로, 크게 보면 전력 소비를 줄이고 발열체의 온도를 낮추며 고온으로 인한 LED 광 손실을 줄여줍니다. 따라서 제품의 신뢰성을 높이고 수명을 연장시킵니다.

이 제품은 비상 전원 공급 기능이 있는 센서 램프와 비상 기능이 없는 지능형 센서 램프의 두 가지 구성으로 설계되었습니다. 실제 필요에 따라 구매하실 수 있습니다. 그러나 대부분의 경우 전자를 선택하는 것이 필요하고 현명합니다. 왜냐하면 때때로 정전이 발생하면 문제나 위험이 발생할 수 있기 때문입니다.

명세서

전원: 100-240V/AC 50/60Hz
정격 LED: 최대 18W
HF 시스템: 5.8GHz
역률: >0.9
전송 전력: <0.3mW
대기 전력: <0.9W
광속: 1100lm(온백색)
1100lm(차가운 흰색)
시간 설정: 8초 ~ 12분(조정 가능)
감지 범위: 1-8m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
설치 높이: 2.5-3.5m(천장 설치)
재질: 보덴:PC 전등갓:PC
보호:IP43,Class2

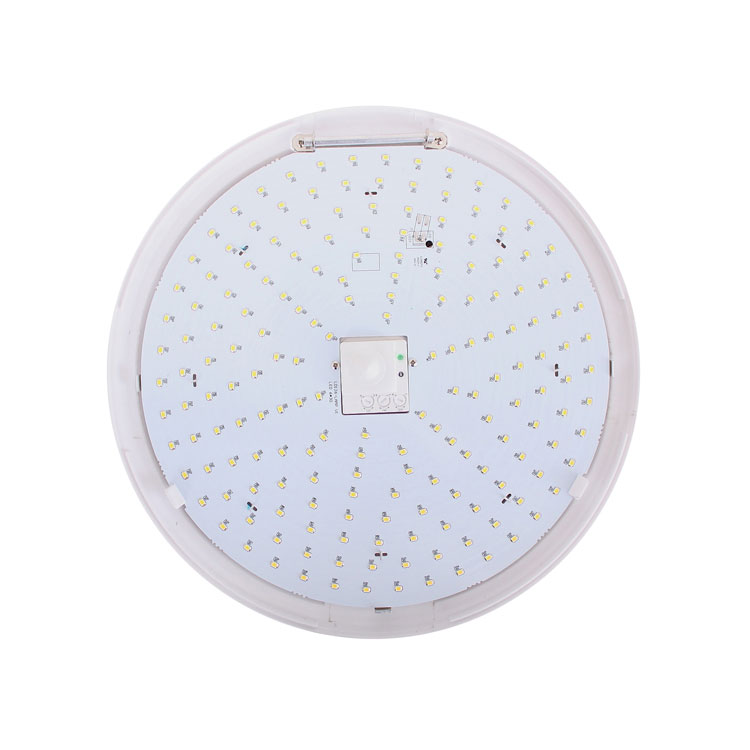

LED 수량: 180PCS(T2835)
작동 온도:-10-+55℃

센서 정보

설정 방식: 전위차계

요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 8초(시계 반대 방향으로 완전히 회전), 최대 12분(시계 방향으로 완전히 회전) 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 편리한 설치 및 생산을 위해 먼저 전기 장치를 장착한 후 처음 3회 감지 지연은 3초가 된 다음 일반 모드로 들어갑니다(특정 지연 시간은 전위차계에 따라 다름). 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 마이크로파 센서에는 연속 감지 기능이 있으므로 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 즉, 지연 시간이 경과하기 전에 감지된 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.
경고: 설치 테스트 중에는 센서 램프에서 멀리 떨어져 두십시오. 사용자나 테스트 직원이 감지하면 램프가 켜지기 때문입니다.

테스트 시 센서 램프와 일정한 거리를 유지하십시오. 그렇지 않으면 감지 범위에서 사용자가 감지되면 센서 램프가 켜집니다.

조명 제어 설정

선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 10-2000럭스. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 시계 방향으로 완전히 돌리면 약 2000lux의 일광 작동을 선택합니다. 감지 영역을 조정하고 주간 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

설치 위치:
센서 램프에 광 변환기가 존재하기 때문에 광 변환기는 일광이 충분한 위치에 유지되어야 합니다. 반면에 다른 광원을 피해야 합니다. 그렇지 않으면 광 변환기가 환경에 대해 부적절한 판단을 내리게 됩니다. 레이.
설치 위치, 럭스 등과 같은 다양한 고객의 요구로 인해 전위차계 손잡이의 위치가 다릅니다. 사용 시 요구 사항을 충족하기 위해 여러 번 조정해야 할 수도 있습니다.

빛의 변환 위치를 일광이 보이는 위치로 변경합니다.

감지범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 감지 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 감지 범위(반경 약 1m)를 선택합니다. ), 시계 방향으로 완전히 돌려 최대 감지 범위(반경 약 8m)를 선택합니다.

참고: 위의 감지 범위는 키가 1.6m~1.7m이고 중간 숫자의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.

주의: 이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 것을 쉽게 감지할 수 있습니다. 나뭇잎과 커튼이 날리는 바람에 의한 움직임, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 이로 인해 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

금속이나 유리 재질에 의한 마이크로파 전자기장의 반사로 인해 감지 거리가 늘어날 수 있습니다. 따라서 적절한 감지 거리에 도달하려면 감도를 낮추십시오.
오류 감지를 방지하려면 SENS 노브를 최대 값으로 돌리지 마십시오. 또한 주변 환경으로 인해 오류 조치가 발생할 수 있습니다. 지나가는 자동차나 바람에 의해 떠도는 물체. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간 간섭으로 인해 오류 조치가 발생합니다.

감도 전위차계의 올바른 사용: 사진에서 볼 수 있듯이 손잡이는 감도 조정에 특화되어 있습니다. 사용 시 사용자는 손잡이를 중간으로 조정할 수 있습니다. 물론 실제 사용 과정에서 감도가 괜찮다고 생각되면 ,조정할 필요가 없습니다. 낮다고 생각되면 적절하게 더 높게 조정할 수 있습니다. 일부 환경으로 인해 자동차 추월, 바람에 의해 물체가 날아가는 등(그림 4, 그림 5)과 같은 잘못된 동작이 발생하므로 감도를 최대로 조정하지 않는 것이 좋습니다.

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 3개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 3개의 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되고 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 한도는 270°이므로 이에 주의하시기 바랍니다.

• Step2 손잡이를 이상적인 조건으로 돌립니다.
(위에서 언급한 FUNCTION 부분에 따라 설정을 정의하십시오.)
• Step3 전등갓을 풀고 램프 플레이트를 열어 장착 구멍을 노출시킵니다.(그림 6 참조)

• Step4 제품의 베이스를 천장에 올려 드릴링 표시를 만듭니다.(그림 7 참조)
• Step5 표시된 위치에 제품을 설치하세요.(그림 8 참조)

• 6단계 플라스틱 확장 나사를 뚫은 구멍에 두드립니다.(그림 9 참조)
• Step7 전원선을 라인홀에 넣어 배선을 연결합니다.
램프 하단과 측면에는 각각 두 개의 배선 구멍이 있으며 액세스 터미널 중 하나를 선택하십시오.(그림 10 참조)

• Step8 제품의 베이스를 선택한 위치에 나사로 고정합니다.

• Step9 램프 플레이트를 덮습니다.
• 10단계 회전하고 베이스의 굴뚝을 덮습니다.

• 표준 설치 액세서리를 사용하여 설치 프로세스를 수행합니다.(그림 12 참조)

결함과 해결책

참고: 이 센서의 고주파 출력은 0.3mW 미만입니다. 이는 휴대폰 전송 전력 또는 전자레인지 출력의 3300에 불과합니다.

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
