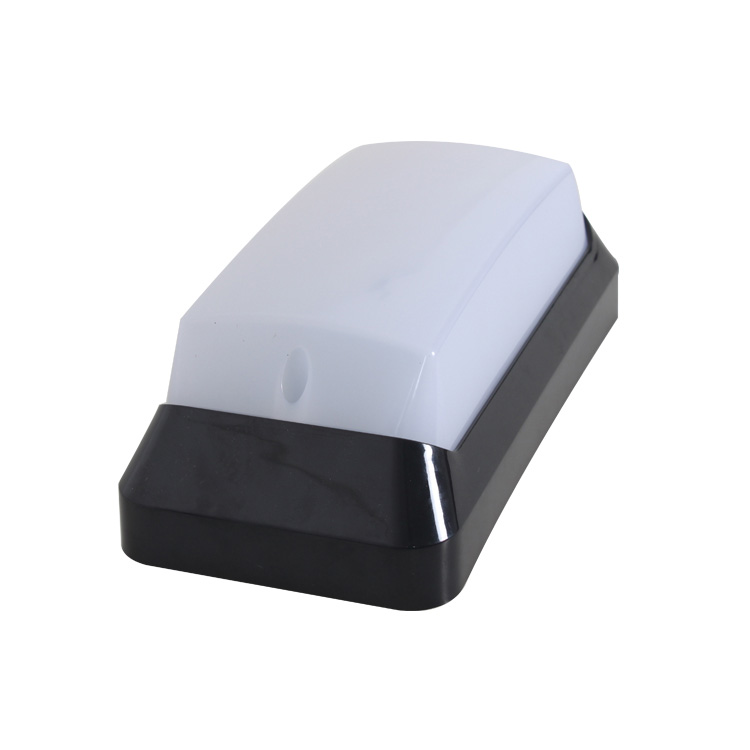

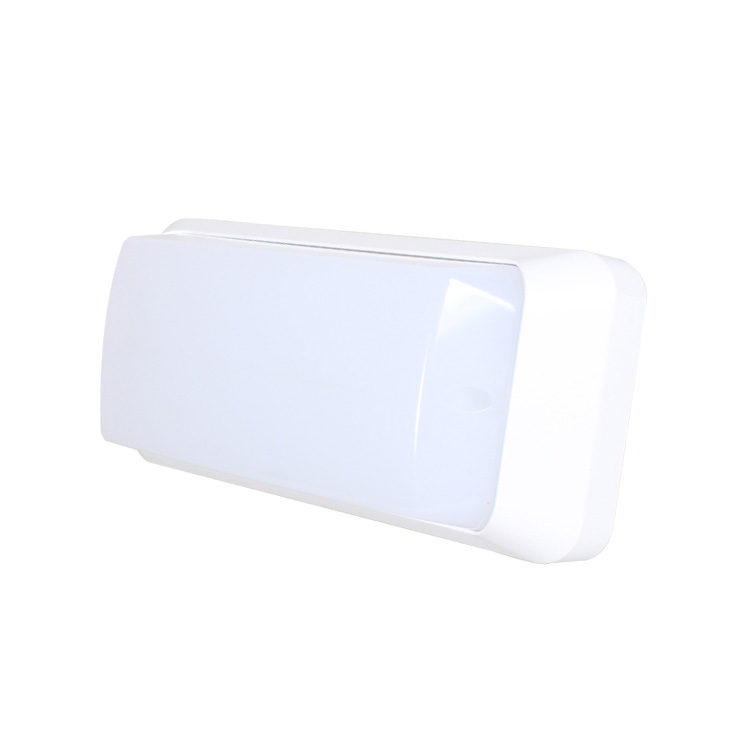

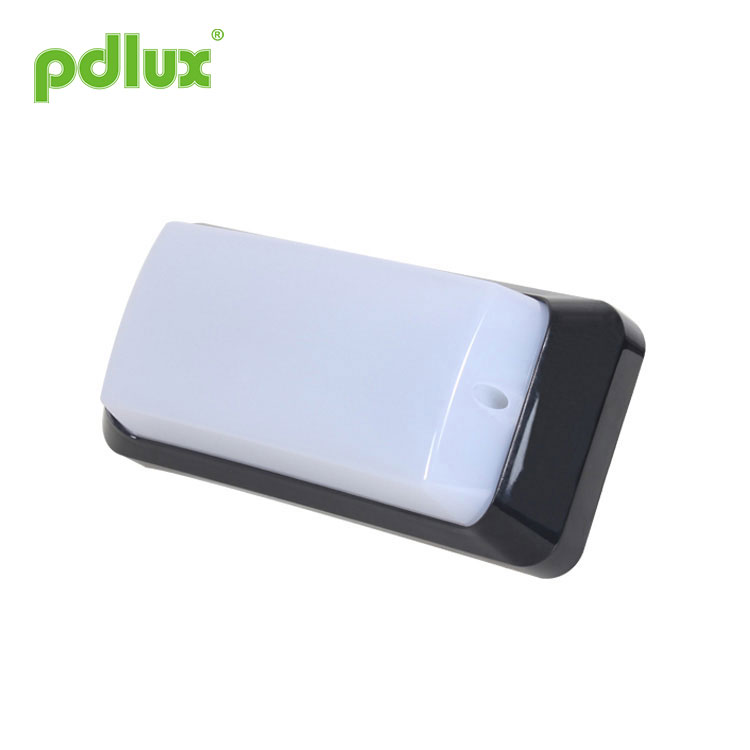

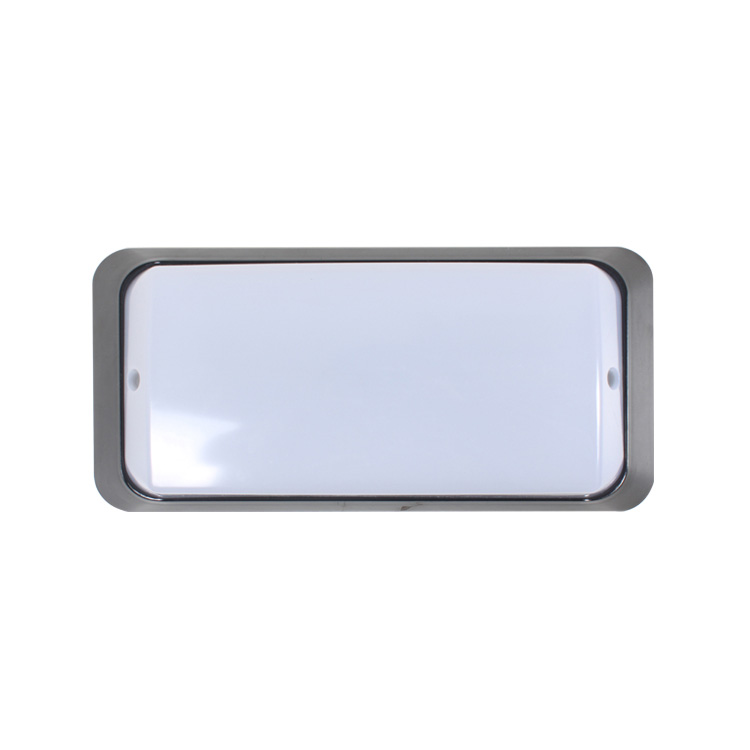

디지털 지능형 마이크로파 센서 LED 조명 PD-LED2045-D 지침

요약

현대 광원인 LED는 고효율, 긴 수명, 상대적으로 낮은 에너지 소비라는 특성으로 인해 조명 산업의 발전 추세가 되었습니다. 어떻게 합리적으로 사용하고 효율성을 높이는 것이 조명산업의 핵심 이슈입니다. PD-LED2045-D는 마이크로파 센서로 제어되는 LED 조명으로, 마이크로파 센서가 조명에 내장되어 있으며 내부에 60개의 고휘도 LED가 있으며 총 전력은 12와트입니다. 합리적인 LED 레이아웃은 균일한 열 흐름을 만들어 가장 최적화된 발광 효율을 달성합니다. 작동 시 휘도는 60W 백열등보다 높고 수명은 일반 할로겐 램프보다 훨씬 깁니다. 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 조명이 들어오면 자동으로 켜지고 꺼지면 자동으로 꺼집니다. 에너지 절약형 발광체로서 매우 이상적인 대체품입니다. 가벼운 IP 등급은 IP65로 방수 성능이 우수한 제품으로 옥외에 폭넓게 설치할 수 있습니다.

명세서

전원: 100-130VAC
220-240VAC
전원 주파수: 50/60Hz
정격 부하: 12W
감지 범위: 2m-4m-6m-8m(반경) (조정 가능)
시간 설정: 10초/2분/6분/12분(조정 가능)
조명 제어: 50LUX(야간 조명)
2000LUX(주광) (조정가능)
광속: 930lm(100% 밝기)
110lm(10% 밝기)
색온도: 3800-4200K
재질: 보덴:PC 전등갓:PC
보호: IP65
대기 전력: <0.5W
LED 수량: 60PCS
LED 사양: T2835
작동 온도: –10°C ~ +40°C
작동 습도: <95%RH
설치 높이: 1.5-3m(벽면 설치)

기능

설정 방식 1:DIP 스위치

아래에 표시된 것처럼 S1,S2는 감지 범위를 설정하고, S3,S4는 지연 시간을, S5는 조명 제어 값을, S6은 밝기 백분율 기능을 설정합니다. 요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1)감지범위 설정(감도)

감지 범위는 2.5m 높이에 설치했을 때 바닥에 떨어지는 대략 원형의 반경을 설명하는 데 사용되는 용어입니다. 스위치를 ON으로 설정하는 것은 '1'이고, OFF로 설정하는 것은 '0'입니다. 오른쪽에 표시된 스위치 위치의 해당 표를 통해 감지 범위를 읽어보세요.

주의 사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼의 날림, 작은 동물 또는 전원의 간섭으로 인한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 방지하세요. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.
사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 센서가 계속 작동하지 않도록 유도 영역을 벗어나 움직이지 마십시오.

친절한 알림: 두 개 이상의 전자레인지를 함께 설치할 때는 다음을 수행해야 합니다.
서로 4미터를 유지하십시오. 그렇지 않으면 그들 사이의 간섭으로 인해 오류가 발생합니다.
반응.

(2)시간 설정

10초부터 12분까지 정의할 수 있습니다.
이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON으로 설정하는 것은 '1', OFF로 설정하는 것은 '0'입니다. 오른쪽에 표시된 스위치 위치의 지연 시간에 해당하는 표를 읽어보세요.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작되고 조명이 계속 켜집니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(3)조광 설정

50LUX / 2000 범위 내에서 정의 가능
럭스. 스위치를 ON으로 설정하는 것이 "1"이고, OFF로 설정하는 것은
“0”. 오른쪽에 표시된 스위치 위치의 조명 제어 값에 해당하는 표를 읽어보세요.

(4) 밝기 백분율 기능

스위치를 ON으로 설정하는 것은 "1"이고, OFF로 설정하는 것은 "0"입니다.
오른쪽에 표시된 스위치 위치의 밝기 백분율 기능에 해당하는 표를 읽어보세요.

밝기 백분율 입력/종료 기능

주변 조명이 60lux 미만이면 시스템이 디밍 모드를 시작합니다. 지연 시간 동안 감지된 신호가 없으면 조명 비율로 들어갑니다. 신호가 감지되면 100% 조명으로 복구됩니다. 주변 조도가 100럭스를 초과하면 조광 모드가 자동으로 종료됩니다. 조광 모드는 디지털 방식으로 독립적으로 작동합니다.

1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.

설치순서

Step1 램프를 설치하기 전에 갓과 LED 보드를 제거하십시오.(그림 2 참조)

Step2 제품을 설치할 위치를 결정한 후 연필로 구멍 위치를 표시합니다.

참고: 나무 벽인 경우 플라스틱 확장 나사를 사용할 필요가 없으며 드라이버로 나사를 고정하기만 하면 됩니다.
Step3 연필 자국이 있는 벽에 전기 드릴로 구멍을 뚫고 구멍 안쪽에 플라스틱 팽창재를 넣습니다.
Step4 케이블 입구 구멍을 통해 케이블을 램프에 연결합니다.(그림 3 참조)

Step5 나무 벽인 경우 플라스틱 확장 장치를 사용할 필요가 없으며 드라이버로 나사를 조이기만 하면 됩니다.
Step6 LED 보드를 베이스에 놓고 DIP 스위치를 조정합니다.(그림 4 참조)

Step7 벽에 설치된 램프 베이스에 커버를 고정합니다.(그림 5 참조)

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

조명 케이스에 사용되는 나사는 공장에서 발송될 때 일반적인 나사입니다. 나사용 비닐봉지에 들어 있는 특정 Y형 스테인리스 나사는 기술자가 설치를 마친 후 갓을 고정하는 데 사용됩니다. 전기기구를 보호하기 위한 것입니다. 충격.

● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제를 일으킬 수 있습니다. 설계 시 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
