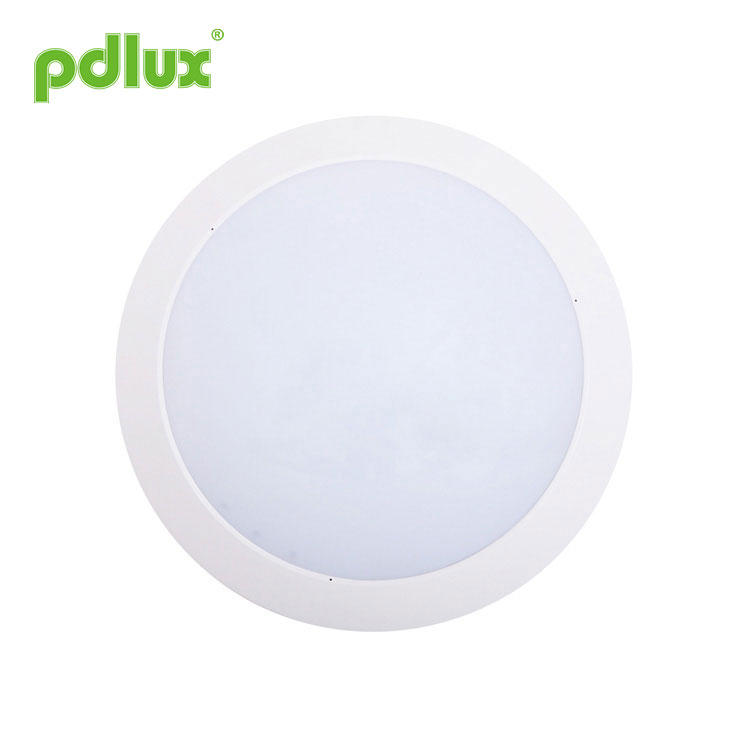

IP44 방수 현대 LED 램프

PD-LED2040 마이크로파 센서 조명 지침

요약

이것은 LED 조명을 제어하는 ​​마이크로파 센서 스위치입니다. 마이크로파 센서는 조명에 내장되어 있으며 내부에는 72개의 고휘도 LED가 있으며 총 전력은 12와트입니다. 마이크로파 센서 스위치는 음성 스위치 및 적외선 센서 스위치 뒤에 오는 새로운 유형의 자동 스위치입니다. 감지 방법은 다른 것과 비교하여 다음과 같은 장점이 있습니다. 1. 비접촉 감지, 2. 열악한 환경에 적합하고 온도, 습도, 소음, 공기, 먼지, 빛...3.RF 간섭 능력.간단한 설치+손쉬운 배선.

PD-LED2040은 다양한 기능을 갖춘 지능형 센서 조명으로, 사용 조건과 상황을 고려하여 정확한 필요에 맞게 센서 스위치를 정의할 수 있습니다. 이 조명은 여러 배열, 즉 센서가 없는 순수 LED 램프로 설계되었습니다. 센서가 있는 자동 LED 램프; 복도, 승강기 출구, 화장실, 창고, 공장, 호텔, 학교, 군대 등 공공 장소에 널리 적용됩니다. 반 밝기 모드에서는 모션 신호가 접근할 때마다(2m~10m) 자동으로 최대 밝기로 복구됩니다. 모션 신호가 사라지면 지연 시간이 꺼질 때까지 반 밝기로 돌아갑니다.

각 부분의 명칭

명세서

전원: 100-240VAC, 50/60Hz
정격 LED: 최대 15W(AC)
슬레이브 용량: 최대 1A(100-240VAC)
HF 시스템: 5.8GHz
전송 전력: <0.2mW
시간 설정: 10초 ~ 12분(조정 가능)
감지 범위: 2-10m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
역률:>0.9
설치 높이: 2.5-3.5m(천장 설치)
대기 전력:<0.5W
LED 수량: 72PCS
작동 온도: -20~+55℃

정보 센서

기능

(1)감지범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 도달 거리(약 2m 반경)를 선택합니다. , 시계 방향으로 완전히 돌려 최대 도달 범위(반경 약 10m)를 선택합니다.

참고: 위의 감지 거리는 키가 1.6m~1.7m이고 중간 체격의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

주의사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되, 나뭇잎이나 커튼, 작은 동물 또는 전원 간섭으로 인한 잘못된 동작을 쉽게 감지하여 비정상적인 반응을 방지하려면 최대값으로 조정하십시오. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

알림: 두 개 이상의 전자레인지를 함께 설치할 때 서로 4미터를 유지해야 합니다. 그렇지 않으면 전자레인지 간의 간섭으로 인해 오류가 발생하게 됩니다.

(2)시간 설정

조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 10초(시계 반대 방향으로 완전히 회전), 최대 12분(시계 방향으로 완전히 회전).

이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작되고 조명이 계속 켜집니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(3)조광 설정

선택한 조명 응답 임계값은 약 10~2000LUX에서 무한정일 수 있습니다. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 약 2000lux의 일광 작동을 선택하려면 시계 방향으로 완전히 돌리십시오. 감지 영역을 조정하고 낮에 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

(4) 밝기 조절이 가능한 조명 비율

0%~30% 범위에서 정의할 수 있습니다. 주변 조명이 70럭스 미만이면 시스템이 조도 조절 모드를 시작합니다. 지연 시간 동안 신호가 감지되지 않으면 조명 비율로 들어갑니다. 신호가 감지되면 100% 조명으로 복구됩니다. 주변 조명이 100럭스를 초과하면 조도 조절 모드가 자동으로 종료됩니다. 디밍 모드는 디지털 방식으로 독립적으로 작동합니다.

참고: 4개의 기능 버튼을 과도하게 조정하지 마십시오. 4개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 세 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되어 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 제한은 270°입니다. 이에 주의하십시오.

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
