LED 천장 적외선 유도 램프

PD-PIR114 적외선 센서 램프 지침

â— 주변 광 조명을 자동으로 실현합니다.
â— 감지 시간 지연을 임의로 조정합니다.
â— 주변 광 조명을 임의로 조정
â— E27 유형의 다양한 광원을 설치할 수 있습니다.
â— 천장 마운트 및 벽 마운트에서 사용할 수 있습니다.
â— 인체에서 나오는 적외선 신호를 감지합니다.

요약

1. LED 천장 적외선 유도 램프는 PIR 센서 및 지능형 조명으로 인간의 적외선 에너지를 제어 신호 소스로 사용하고 작업해야 할 빛을 결정하고 자동으로 빛을 켜고 끕니다.
2. 하나가 신청 된 탐지에 들어가고 일하기 위하여 감지기를 방아쇠를 당기면, 빛이 켜집니다; 감지 파일을 떠나 설정 시간에 도달하면 조명이 꺼집니다.
3. LED 천장 적외선 유도 램프는 주변 조명 조명을 자동으로 감지하고 사실 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어 조명이 켜지고 주변 조명 조명이 설정 값 미만일 때 작동합니다. 설정 값을 초과하면 표시등이 작동을 멈 춥니 다.
4. 센서가 트리거 될 때 시간 지연이 올 때까지 표시등이 켜집니다. 일정한 신호가 감지되면 시간이 오버레이되고 표시등이 계속 켜집니다.
5. 표준 램프 홀더는 E27 램프 홀더는 사용자 정의 할 수 있습니다. 정격 부하 및 유형은 사양을 참조하고 에너지 절약 조명을 권장합니다.
6. LED 천장 적외선 유도 램프는 실내, 복도 및 공공 건물에 설치할 수 있습니다.

LED 천장 적외선 유도 램프의 사양

전원 : 220-240VAC	조명 제어 : 10-2000LUX（ 조정 가능 ï¼ ‰
전원 주파수 : 50Hz	감지 각도 : 120 ° / 100 °
정격 부하 : 최대 40W. (텅스텐 및 형광등 및 LED)	설치 높이 : 2.5 ~ 3.5m（ceilingï¼ ‰ / 1.5 ~ 3m (wall)
시간 설정 : 반등 모드 (백열등 만 해당	작동 온도 : -10â „ƒï½ž40â „ƒ
소스 및 LED 전구 램프. LED 전구	작동 습도 : <93 % RH
램프는 디밍 기능이 있어야합니다).	감지 속도 : 0.6 ~ 1.5m / s
지연 시간 : 10S～12min (조정 가능)	램프 소켓 유형 : E27 (표준)
지연 시간 : 30S～2h (조정 가능)	사용 가능한 램프 유형 :
일반 모드	(설치 전 고정, 광원의 종류에 따라 스위치 위치 선택)
지연 시간 : 10S～12min (조정 가능)
감지 범위 : 6-8m

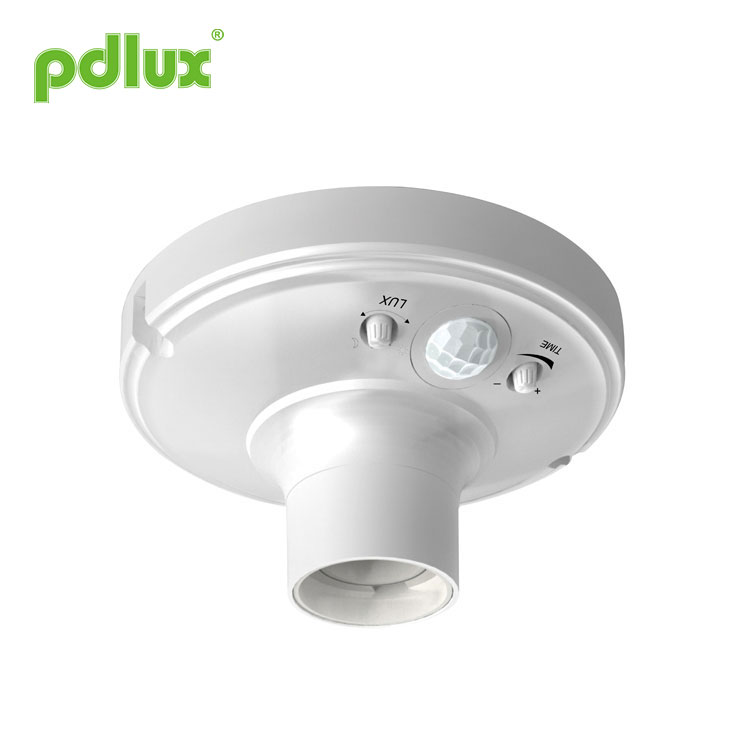

센서 정보

설치 절차

1. 제품이 설치된 장소를 표시하십시오. 4. 전원 배선을 연결합니다.
2. 팽창 된 나사로 구멍을 뚫습니다.5. 나사로 제품을 벽에 고정하세요.
3. 팽창 된 나사를 망치로 고정합니다.

벽 장착

천장 장착

• 전원을 끕니다.
• 바닥 받침대는 팽창 된 나사로 선택한 위치에 고정됩니다.
• 연결 배선도에 따라 센서의 연결 배선 열에 전원을 연결합니다.
• 나사를 조이고 전원을 켜서 테스트합니다.
• 설치가 정상입니다.

연결 와이어 다이어그램 1. 단자 나사를 풉니 다. 2. 전선 구멍을 통해 전선을 연결하여 배선 L에 연결합니다. N 터미널. 3. 나사를 고정합니다. 구조 및 기능 표시 시간 노브 :표시 등 신호 상태에서 표시등이 켜지지 않는 시간을 설정하고 조정하여 표시 등 신호가없는 상태에서 꺼집니다. 감지기:인체에서 신호를 모으고 센서 램프가 작동하도록 트리거합니다. 조명 제어 노브 :주변 조명 조명을 설정하고 조정하고 주변 조명 조명은 조명과 작은 조명을 구분합니다. 램프 어댑터 :광원을 설치하십시오. 제품에는 일반 모드와 반광 모드가 있습니다. 하프 라이트 모드에서는 라이트가 느리고 하프 라이트 기능이 있습니다. 일반 모드에서는 빛이 거의 꺼지고 반 빛 기능이 없습니다. 노트 :설치하기 전에 광원의 유형에 따라 선택 스위치 위치에 따라! â‘지연 시간 : 10S～12 분 (일반 모드) â‘¡ 지연 시간 : 30S～2h 반 밝은 상태 : 10 분 후 (반광 모드) â‘¢ 지연 시간 : 10S～12 분 반 밝은 상태 : 3 분 후 (반 조명 모드) 노트 : Through the delay knob to adjust the delay time of the concrete. â‘(10 ​​초 -12 분)에있는 버튼을 열면 일반 모드이며, 거의 꺼진 상태에서 빛이 빠르며, 반광 기능이 없습니다. â‘¡ (30s-2h)에있는 단추를여십시오, 10 분 이상 지연 시간, 10 분 안에 탐지하지 않을 때, 빛은 반 빛 모드로 들어갈 것입니다, 한 번 빛이 전체 빛 모드로 들어가면 , 설정된 시간 내에 감지되지 않으면 빛이 어두운 상태로 들어갑니다. â '¢ (10s-12min)의 버튼을 열면 지연 시간이 3 분 이상, 3 분 이내에 감지되지 않으면 빛이 반광 모드로 들어갑니다. 한 번 움직이면 빛이 가득 차게됩니다. 조명 모드, 설정된 시간 내에 감지되지 않으면 조명이 어두운 상태로 들어갑니다. 노트 : only for incandescent light source and LED bulb lamp.  LED 전구 램프에는 디밍 기능이 있어야합니다.

테스트

1. LUX 노브를 시계 방향으로 최대로 돌리고, TIME 노브를 반 시계 방향으로 최소로 돌리십시오. 전원을 켜고 약 30 초 후에 제어 된 부하가 작동하기 시작합니다. 표시등이 꺼지면 인덕터가 신호를 받고 작동하기 시작하고 표시등이 켜지면 인덕터가 작동을 멈 춥니 다. 인덕터 신호가없는 상태에서 부하는
2. LUX 노브를 시계 방향으로 돌리고 TIME 노브를 시계 방향으로 최대로 돌리면 부하가 작동하기 시작합니다. 인덕터 신호가없는 상태에서 부하가 12 분 이내에 작동을 멈춰야합니다.
3. LUX 노브를 시계 방향으로 ~ ª로 돌리고 TIME 노브를 시계 반대 방향으로 돌려 min으로 돌립니다. 주변 조명이 테스트 중에 10lux 이상이면 부하가 작동하지 않으면 표시등이 작동을 멈 춥니 다. 불투명 한 물체 (타월 엘크)로 감지 창을 덮으면 하중이 작동합니다. 인덕터 신호가없는 상태에서 부하는 10 초 이내에 작동을 멈춰야합니다. (그림 6과 같이 â‘â‘¢ 위치에있는 경우)

기능 설정 럭스 손잡이 :조명이 켜지 기 시작하면 LUX 노브를 적절한 위치로 조정하여 주변 조명 조명을 설정합니다. 시간 노브 : 시간을 켜기에서 끄기로 설정하려면 TIME 노브를 적절한 위치로 이동합니다.

조명 제어의 작동 원리

시간 설정의 작동 원리

설치에주의

말

1. 일반적으로 사람이 움직이는 영역에 센서면을 유지합니다.
2. 훨씬 더 정확한 조도 설정을 얻기 위해 센서면을 주변 광 위치에 유지합니다.
3. 감지 범위는 천장 마운트와 벽 마운트간에 다릅니다.
4. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 종료됩니다.
5. LUX 노브 : 작업 조건의 휘도. 노브가 전환되면 하루 종일 감지 할 수 있고, 노브가 전환되면 휘도 <10 LUX 미만에서만 작동합니다.
6. TIME 노브 : 작업이 끝날 때까지 신호등이 서서히 켜지지 않고 천천히 켜지는 기간입니다.

메모

1. 전기 기사 또는 숙련 된 사람이 설치해야합니다.
2. 빗물을 피하기 위해 실내에 설치해야합니다.
3. 불안한 물체에 설치하지 마십시오.
4. 가연성 물체 위에 설치하지 마십시오.
5. 탐지에 영향을 미치는 탐지 창 앞에 방해가되어서는 안됩니다.
6. 감지 창 앞에 움직이는 물체가 있어서는 안됩니다.
7. 에어컨, 중앙 난방 등과 같은 기온 변화 구역 근처에 설치하지 마십시오.
8. 안전을 고려하여 설치 후 히치를 찾았을 때 덮개를 열지 마십시오.

â— 사전 설치로 확인하십시오.
â— 안전을 위해 설치 및 제거 작업 전에 전원을 차단하십시오.
â— 부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.

우리는 제품의 품질과 신뢰성을 높이기 위해 최선을 다하고 있지만 모든 전자 부품은 비 효율화 될 가능성이있어 문제가 발생할 수 있으며, 설계시 이중화 설계에주의를 기울이고 문제를 피하기 위해 안전 할당량을 채택했습니다.

이 지침은 당사의 허가없이 다른 용도로 복사해서는 안됩니다.
