LED 벽 적외선 센서 램프

적외선 모션 센서 램프 PD-PIR2019 지침

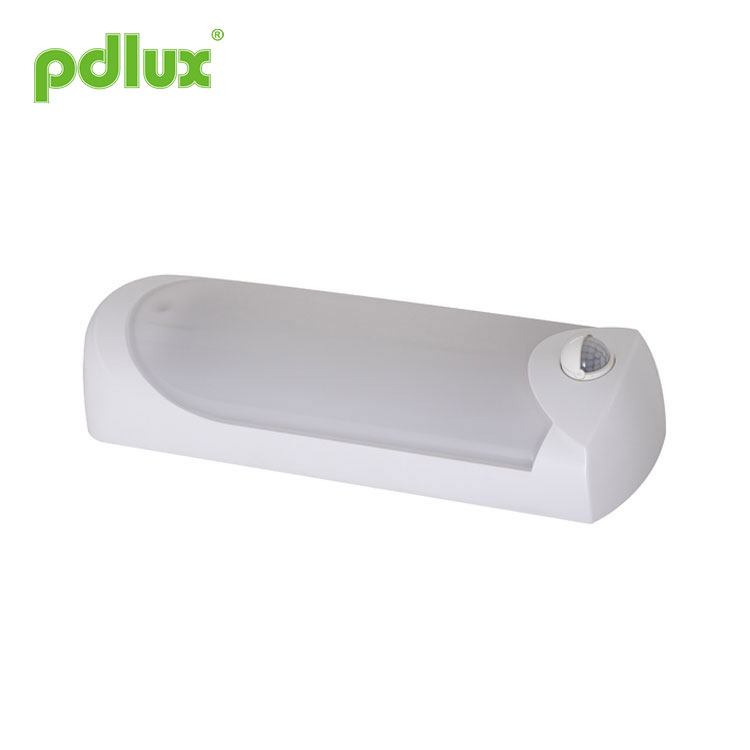

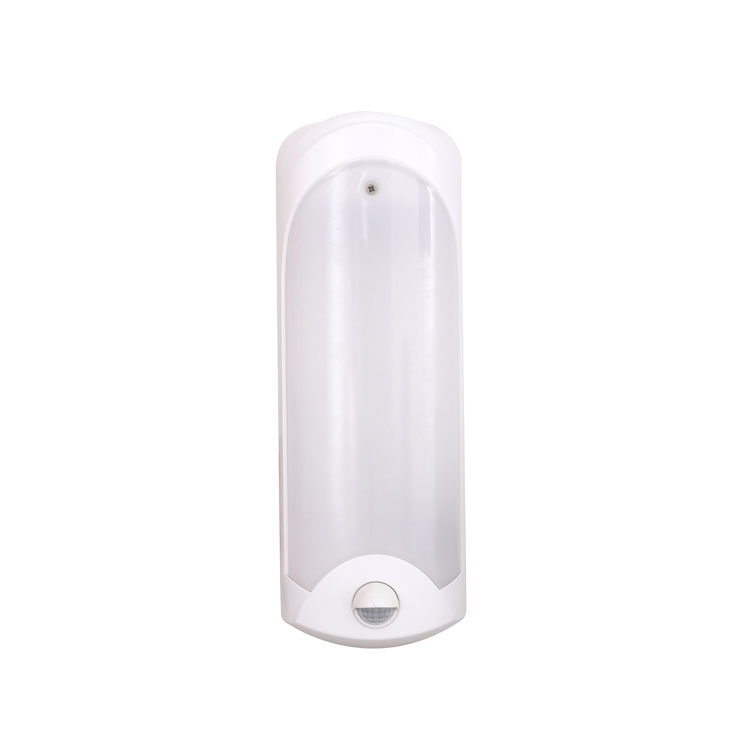

제품 정보

LED는 고효율, 장수명, 상대적으로 낮은 에너지 소비를 특징으로하는 조명 산업의 발전 추세로 자리 잡은 LED는 조명 산업의 핵심 이슈로 합리적인 사용 방법과 효율성이 중요하다. PD-PIR2019는 30 개의 LED (0.2W)로 설계되었으며 합리적인 레이아웃으로 열 흐름을 균일하게하고 가장 최적화 된 발광 효율을 달성합니다. 또한 6W LED 램프는 40W 저항 형 할로겐 램프 사용시 동등한 밝기를 생성 할 수 있으며, 일반 할로겐 램프보다 수명이 100 배 길며, 휴먼 센서 스위치와 함께 작동하여 에너지 절약과 빛으로 안전합니다. 들어 오면 켜지고 외출하면 꺼지는 LED 램프는 에너지 절약형 광원으로 이상적인 대체품입니다.

명세서

유도 범위

스펙트로 그램

설치 절차

â € ¢ 1 단계 제품을 설치할 위치를 결정한 후 연필로 구멍 위치를 표시하십시오 .（ 그림 1)

참고 : 나무 벽면 플라스틱 확장 나사를 사용할 필요가 없으며 드라이버로 나사를 조입니다.
• 2 단계 전기 드릴로 연필 자국이있는 벽에 구멍을 뚫고 구멍 안쪽에 플라스틱 확장 나사를 넣습니다 (그림 2).
• 3 단계 케이블 입구를 통해 램프에 케이블을 연결합니다 (그림 3).

â € ¢ Step 4 목재 벽면은 플라스틱 확장 나사를 사용할 필요가 없으며 드라이버로 나사를 조이면됩니다. (그림 4a)
나무 벽이 아닌 경우 2 단계를 참조하십시오. (그림 4b)

• 5 단계 벽에 설치된 램프베이스에 커버를 고정합니다 (그림 5).

• 6 단계 컨트롤 패널의 덮개를 아래로 열고 컨트롤 노브를 설정 한 다음 컨트롤 패널을 위로가립니다 (그림 6).

	작업 조도 값은 10 ~ 2000LUX 범위에서 조정할 수 있습니다. 조도 값은 반 시계 방향으로 끝까지 회전하면 약 10LUX, 조도 값은 시계 방향으로 끝까지 회전하면 약 2000LUX입니다. 낮 동안 보행 테스트를하거나 감지 범위를 조정할 때는 손잡이를 시계 반대 방향으로 끝까지 돌려야합니다.
	5 초 (반 시계 방향 회전 끝까지)에서 8 분 (시계 방향 회전 끝까지) 범위로 설정할 수 있으며, 마지막 시간이 끝나기 전에 센서가 움직임 신호를 감지하면 타이머가 다시 계산됩니다. 감지 범위 테스트 또는 보행 테스트를 할 때 시간을 최소로 설정하는 것이 좋습니다. 참고 : 센서는 불이 꺼진 후 재 작업을 위해 1 초를 기다려야합니다. 시간이 지난 후에 만 ​​신호를 감지하면 표시등이 다시 밝아집니다.

참고 : 세 개의 노브는 구성 요소에 직접 조립되므로 너무 세게 조정하지 마십시오! 구성 요소에는 작은 제한 장치가 있으며 손잡이를 끝까지 돌릴 때 힘을 가하면 파손됩니다. 이 경우 장치 제한없이 노브가 360 ° 회전합니다. 노브의 제한된 조정 각도는 270 °입니다.

오류와 해결책

사전 설치로 확인하십시오.
설치 및 제거 작업 전에 전원 공급을 차단하십시오. 안전을 위해 전원을 차단했는지 확인하십시오.
부적절한 작동으로 인한 손실, 제조업체는 어떠한 책임도지지 않습니다.
