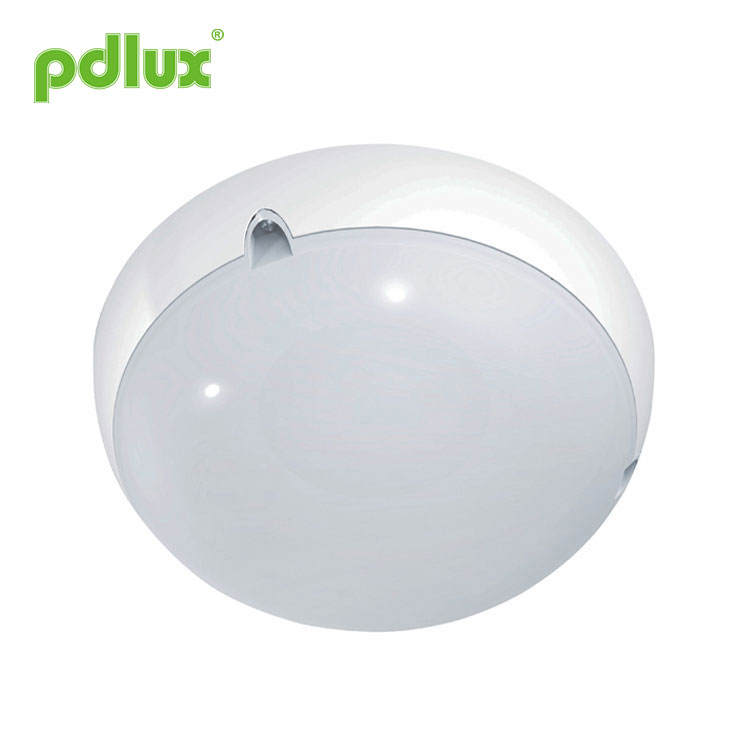

가정용 LED 천장 조명

마이크로파 센서 램프 PD-LED2003 지침

제품 정보

이것은 LED 조명을 제어하는 ​​마이크로파 센서 스위치입니다. 마이크로파 센서는 램프에 내장되어 있으며 내부에는 96개의 고휘도 LED가 있으며 총 전력은 15와트입니다. 이는 150와트 백열등과 비교할 때 거의 동일한 밝기를 생성할 수 있습니다. 마이크로파 센서 스위치는 음성 스위치와 적외선 센서 스위치 뒤에 오는 새로운 유형의 자동 스위치입니다. 감지 방식은 다음과 같은 다른 방식에 비해 다음과 같은 장점이 있습니다. 1. 비접촉 감지, 2. 열악한 환경에 적합하고 온도, 습도, 소음, 공기, 먼지, 빛...3.RF 간섭 능력, 4. 전송 전력은 0.2mW만,

인체에 해를 끼치 지 않습니다. 간단한 설치 + 쉬운 배선.
우리는 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 사람이 오면 조명이 자동으로 켜지고 나갈 때 자동으로 꺼질 수 있도록 합니다. 통로 계단, 거실 및 침실에서 널리 사용되는 것 외에도 설치가 가능합니다. 화장실에서.

내장된 마이크로파 센서 스위치는 플라스틱, 유리, 목재를 관통할 수 있습니다. 따라서 유리 또는 플라스틱 쉘 램프에 설치할 수 있습니다. 이를 통해 에너지 제어를 위해 다양한 스타일의 조명에 마이크로파 센서 스위치를 적용할 수 있습니다. 이제 우리는 다양한 선호도를 가진 다양한 사람들의 요구를 충족할 수 있는 다양한 마이크로파 센서 LED 램프를 제공할 수 있습니다.

명세서

전원: 220-240V/AC
전원 주파수: 50Hz
정격 부하: 최대 15W.
HF 시스템 : 5.8GHz CW 전파, ISM 파장 대역
전송 전력: <0.2mW
시간 설정: 6초 ~ 12분(조정 가능)
감지 범위: 1-10m(반경)(조정 가능)
조명 제어: 10-2000LUX (조정 가능)
대기 전력: <0.9W
감지 각도: 360°
광속: 850lm
설치 높이: 2.5-3.5m(천장 설치)
무게: 약 1.142kg

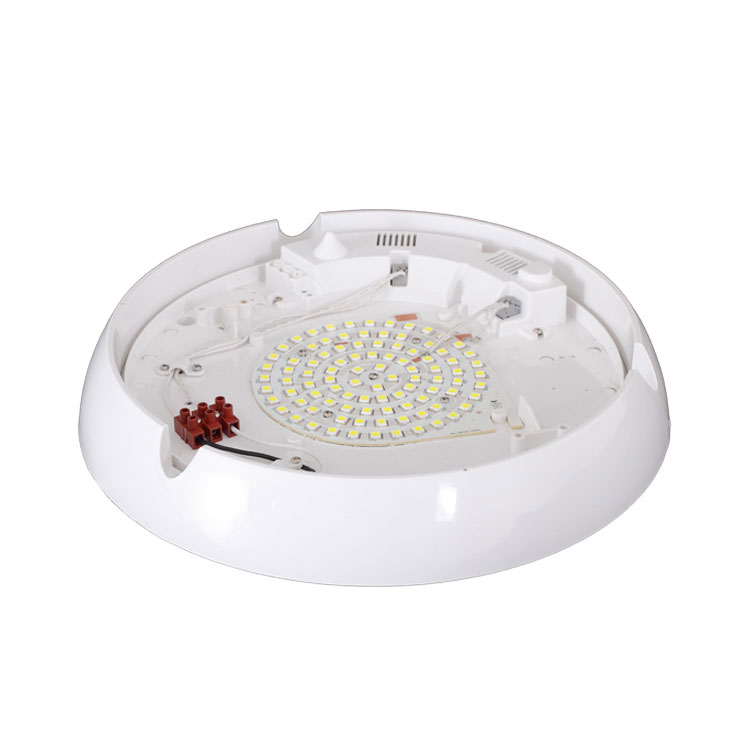

램프 부분
LED 수량 : 96PCS
LED 사양: T5050

유도 범위

스펙트로그램

설치 절차

• Step1 나사를 풀어 갓을 내리세요. (다음과 같이 제품을 A, B 두 부분으로 분리해야 합니다.)

• 2단계 손잡이를 이상적인 조건으로 돌립니다(그림 2 참조).

감지 범위 설정(감도)

감지 범위는 센서 조명을 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 범위 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 도달 거리(약 1m 반경)를 선택합니다. , 시계 방향으로 완전히 돌려 최대 도달 범위(반경 약 10m)를 선택합니다.

참고: 위의 감지 거리는 키가 1.6m~1.7m이고 중간 체격의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용할 때 민감도를 최대값으로 조정하지 않는 것이 좋습니다. 제안: 설정하지 말고 적절한 거리에 민감도를 설치하고 조정하십시오. 오작동을 방지하는 최대 감도.

주의: 이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 것을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물에 의한 움직임, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 이로 인해 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

시간 설정

조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 6초(반시계 방향으로 완전히 회전), 최대 12분(시계 방향으로 완전히 회전).
이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

조명 제어 설정

선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 10-2000럭스.
시계 반대 방향으로 완전히 돌리면 약 10lux에서 황혼부터 새벽까지 작동을 선택합니다.
약 2000lux의 일광 작동을 선택하려면 시계 방향으로 완전히 돌리십시오. 감지 영역을 조정하고 낮에 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 즉, 3개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 3개의 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되어 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 제한은 270°이므로 이에 주의하시기 바랍니다.

• Step3 제품의 베이스를 천장에 올려 드릴링 표시를 만듭니다. (Fig.3 참조)
• Step4 표시된 위치에 제품을 설치하십시오. (그림 4 참조)

• 5단계 플라스틱 확장 나사를 뚫은 구멍에 두드립니다(그림 5 참조).
• Step6 배선 구멍을 통해 전원선을 삽입하여 배선을 연결합니다(그림 6 참조).

• Step7 제품의 베이스를 선택한 위치에 나사로 고정합니다(Fig.7 참조).

• Step8 나사를 사용하여 베이스에 PC 갓을 고정합니다(그림 8 참조).

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●안전을 위해 설치 및 제거 작업을 수행하기 전에 전원을 차단하십시오.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

조명 케이스에 사용되는 나사는 공장에서 발송될 때 일반적인 나사입니다. 나사용 비닐봉지에 들어 있는 특정 Y형 스테인리스 나사는 기술자가 설치를 마친 후 갓을 고정하는 데 사용됩니다. 전기기구를 보호하기 위한 것입니다. 충격.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
