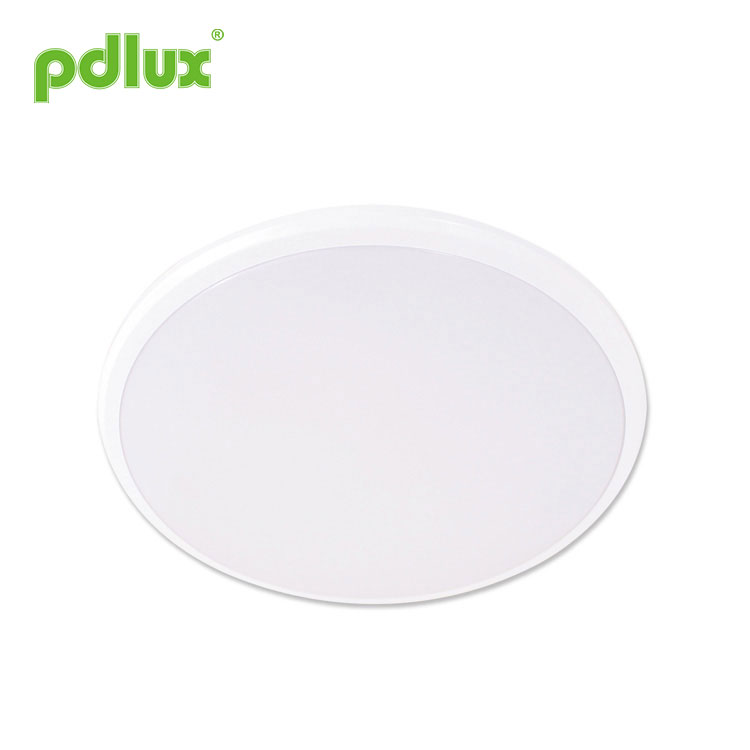

마이크로웨이브 모션 센서 LED 조명

PD-LED2051 마이크로파 센서 조명 지침

요약

이것은 마이크로파 유도 스위치 제어 LED 조명입니다. 램프 내부에 마이크로파 센서가 배치되어 있으며 내부에는 108개의 고휘도 LED 입자와 12개의 보조광 LED 과립이 있으며, LED 램프 부분에 그림자가 있는 부분이 깊게 해결되어 총 전력은 28W입니다. . 우리는 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 사람이 오면 조명이 자동으로 켜지고 나갈 때 자동으로 꺼집니다. 통로 계단, 거실 및 침실에서 널리 사용되는 것 외에도 설치가 가능합니다. 화장실에서.

명세서

전원: 100-130VAC 60Hz
220-240VAC 50Hz
정격 LED: 최대 25W
HF 시스템: 5.8GHz
전송 전력: <0.2mW
시간 설정: 8초 ~ 12분(조정 가능)
감지 범위: 2-10m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
설치 높이: 2.5-3.5m(천장 설치)
작동 온도:-20~+55℃
LED 수량: 108PCS
LED 사양: 2835

센서 정보

기능

설정 방식: 손잡이

요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

감지범위 설정(감도)

감지 범위는 2.5m 높이에 설치했을 때 지면에 떨어지는 대략 원형 캐스팅의 반경을 설명하는 데 사용되는 용어입니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것이 최소 범위이며, 시계 방향으로 완전히 돌리는 것이 최대 범위입니다.

참고: 위의 감지 범위는 키가 1.6m~1.7m이고 중간 숫자의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 범위도 변경됩니다.

주의사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되, 나뭇잎이나 커튼, 작은 동물 또는 전원 간섭으로 인한 잘못된 동작을 쉽게 감지하여 비정상적인 반응을 방지하려면 최대값으로 조정하십시오. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않는 경우 감도를 적절하게 낮추어 테스트해 보십시오. 사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 유도 영역을 떠나 움직이지 않도록 하십시오. 센서 연속 작업.

시간 설정

8초(시계 반대 방향으로 완전히 회전)부터 12분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 자동으로 꺼지면 센서가 다른 움직임을 감지할 준비가 되기까지 1초가 걸립니다. 즉, 1초 후에 감지된 신호만 조명이 자동으로 켜질 수 있습니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작되고 조명이 계속 켜집니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

조명 제어 설정

10~2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것은 약 10럭스, 시계 방향으로 완전히 돌리는 것은 약 2000럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.

밝기 백분율 입력/종료 기능

주변 조명이 100lux 미만이면 시스템이 디밍 모드를 시작합니다. 지연 시간 동안 감지된 신호가 없으면 조명 비율로 들어갑니다. 신호가 감지되면 100% 조명으로 복구됩니다. 주변 조명이 100lux를 초과하면 자동으로 조도 조절 모드가 종료됩니다. 조광 모드는 디지털 방식으로 독립적으로 작동합니다.

버튼을 통해 0%~30% 밝기 비율을 선택할 수 있으며, 누를 때마다 밝기가 10%, 30%씩 증가한 초기 밝기 비율 0%, 그런 다음 누를 때 밝기가 0%로 재설정됩니다. 프레스 법칙 사이클입니다.

설치

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조업체에서 책임을 지지 않습니다.
