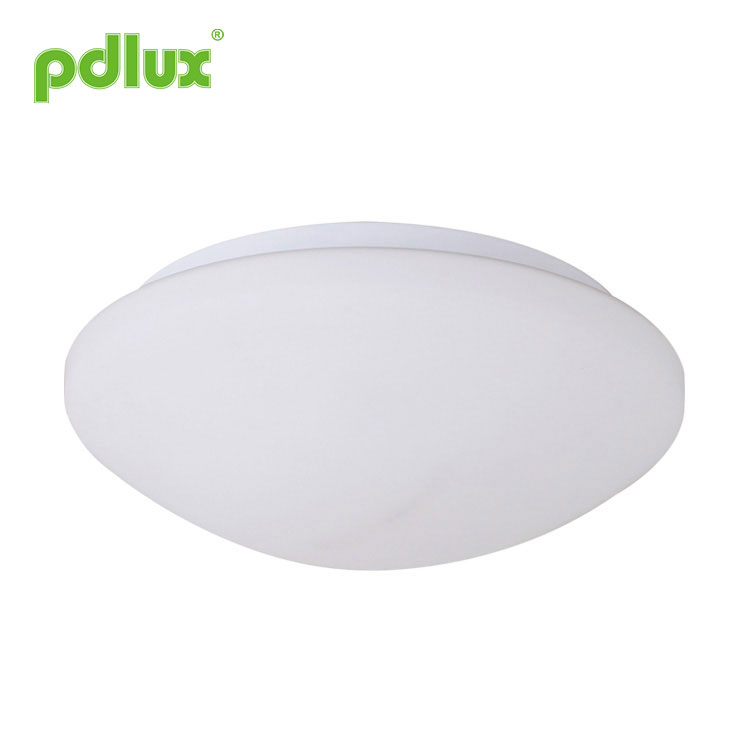

전자레인지 모션 센서 LED 야간 조명

PD-LED2052 마이크로파 센서 램프 지침

요약

이것은 LED 조명을 제어하는 ​​마이크로파 센서 스위치입니다. 마이크로파 센서는 조명에 내장되어 있으며 내부에 30개의 고휘도 LED가 있고 총 전력은 15와트입니다.
우리는 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 사람이 오면 조명이 자동으로 켜지고, 사람이 나갈 때 자동으로 꺼집니다. 통로 계단, 거실, 침실에서 널리 사용되는 것 외에도 욕실에도 설치할 수 있습니다.

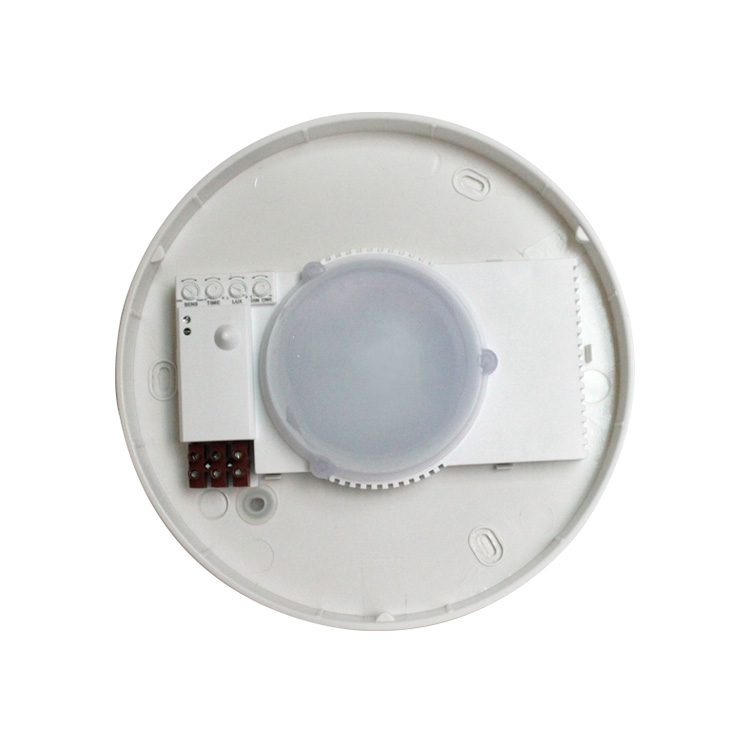

각 부분의 명칭

명세서

전원: 220-240VAC
전원 주파수: 50/60Hz
정격 부하: 최대 15W
HF 시스템: 5.8GHz CW 전파,
ISM 웨이브 밴드
전송 전력: <0.2mW
시간 설정: 12초-12분(조정 가능)
조명 제어: 10LUX-2000LUX(조정 가능)
감지 범위: 2-5m(반경)(조정 가능)
희미한 시간 : 0s- (조정 가능)
감지 각도: 360°
대기 전력: < 0.5W
설치 높이: 2.5-3.5m(천장 설치)
램프 부분
LED 수량: 30PCS
LED 사양: 2835

센서 정보

기능

설정 방식: 전위차계

요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1)감지범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 범위 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 도달 거리(약 2m 반경)를 선택합니다. , 시계 방향으로 완전히 움직여 최대 도달 범위(반경 약 5m)를 선택합니다.

참고: 위의 감지 거리는 키가 1.6m~1.7m이고 중간 체형의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

주의 사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼의 날림, 작은 동물 또는 전원의 간섭으로 인한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 방지하세요. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.
사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 센서가 계속 작동하지 않도록 유도 영역을 벗어나 움직이지 마십시오.

알림: 두 개 이상의 전자레인지를 함께 설치할 때 서로 4미터를 유지해야 합니다. 그렇지 않으면 전자레인지 간의 간섭으로 인해 오류가 발생하게 됩니다.


• 낮과 밤을 감지하는 내장된 광 센서. 자연광 환경에 램프를 설치할 수 없으면 사진이 실패하게 됩니다. 낮에는 유도등을 사용하기 쉽고 불필요한 에너지 낭비가 발생합니다. . 너무 높은 감도를 조정하지 마십시오. 캔 감지 범위를 사용하는 한 지속됩니다. 움직이는 물체를 감지하는 데 아무런 관련이 없으면 잘못된 동작이 발생하지 않도록 하세요.

(2)시간 설정

시간 지연: 최소: 12초, 최대: 12분. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 디버깅할 때 램프에 유도등이 켜진 후 감지 영역에 움직임이 없습니다. 그렇지 않으면 램프가 꺼지지 않습니다. 인덕션 공간이 아닌 모바일 타이머만 지연 시간 조건에 맞습니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(3)조광 설정

선택한 조명 응답 임계값은 약 10LUX2000LUX에서 무한정일 수 있습니다. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 시계 방향으로 완전히 돌리면 대략 낮 시간에 일광 작동을 선택합니다. 감지 영역을 조정하고 낮에 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

환경 조명이 시스템의 설정 값을 초과하면 유도 램프가 작동하지 않습니다. 그러므로 이 값은 사용자의 개인화에 따라 설정될 수 있습니다.

(3)딤타임 설정

희미한 시간: 0초-. 손잡이를 최소로 조정하면 10% 밝기 기능이 없습니다. 손잡이를 최대( )로 조정하면 반조명 기능이 항상 나타납니다. 다시 유도 후 조명 제어 값 >60Lux, 10% 밝기 종료.

1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.

결함과 해결책

본 매뉴얼은 본 제품의 현재 콘텐츠 프로그래밍을 위한 것이며, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
