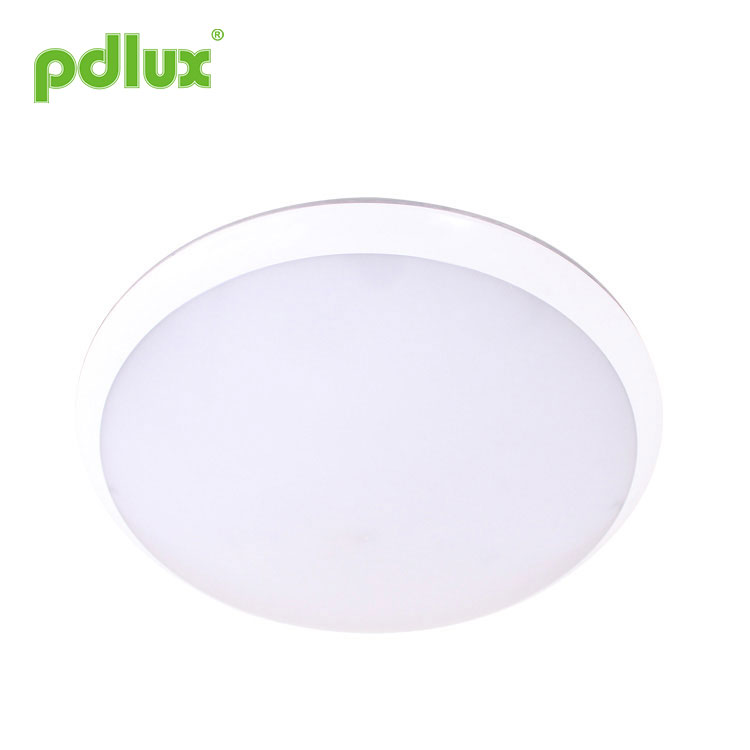

마이크로파 센서 유도 천장 조명

PD-LED2050 마이크로파 센서 조명 지침

제품 크기

요약

비상 시 전원 공급 장치의 추가 기능을 갖춘 새로 설계된 지능형 천장 마운트 전자레인지 센서 LED 조명입니다. 조명은 AC 직접 전원 또는 배터리 백업을 통해 자동 관리됩니다. 즉, 정전 시 배터리 백업이 4와트의 전원 공급을 담당합니다. 배터리 백업은 센서 에너지 절약 모드에서 3시간 이상 지속적으로 전원을 공급할 수 있습니다. 120개의 LED로 설계되었습니다. 합리적인 LED 레이아웃은 균일한 열 흐름을 만들어 가장 최적화된 발광 효율을 달성합니다. 복도, 세탁실, 엘리베이터 로비 등에 널리 적용됩니다.

명세서

전원: 170-265VAC 50/60Hz
정격 LED: 최대 30W(AC) 최대 4W(DC)
충전 전력: 최대 4W
HF 시스템: 5.8GHz
배터리: 7.4V / 2000mAH 리튬 배터리
연속 조명 시간: ≥180min
전송 전력: <0.2mW
시간 설정: 8초 ~ 12분(조정 가능)
감지 범위: 1-8m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
설치 높이: 2.5-3.5m(천장 설치)
작동 온도:-20~+55℃
LED 수량: 120PCS
LED 사양: 2835

설치

참고: 제품의 전체 섀시는 알루미늄 합금으로 제작되었으며 일체형으로 구성되어 있습니다. 방열 성능이 더욱 향상되어 LED의 온도 상승을 크게 줄이고 빛 감쇠를 줄이며 제품 성능을 향상시킵니다.

센서 정보

감지 범위 설정(감도) S1 S2

감지 범위는 3m 높이에 설치했을 때 바닥에 떨어지는 대략 원형의 캐스팅 반경을 설명하는 데 사용되는 용어입니다. 스위치를 ON으로 설정하는 것은 '1', OFF로 설정하는 것은 '0'입니다. 오른쪽부터 읽어보세요
감지 범위에 대한 스위치 위치의 해당 표가 표시됩니다.
주의 사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대치로 조정하여 나뭇잎이나 커튼이 날리거나 작은 동물 또는 전원 간섭으로 인한 잘못된 동작을 쉽게 감지하여 비정상적인 반응을 방지하십시오. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트해 보시기 바랍니다. 사람의 움직임으로 인해 센서 유도가 발생하므로 기능 테스트 중에는 센서가 계속 작동하지 않도록 유도 영역을 떠나 움직이지 마십시오.

시간 설정 S3 S4

10초부터 12분까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위를 조정하고 보행 테스트를 수행하는 데 가장 짧은 시간을 선택하는 것이 좋습니다. 스위치를 ON으로 설정하는 것은 '1'이고, OFF로 설정하는 것은 '0'입니다. 오른쪽에 표시된 스위치 위치와 지연 시간에 해당하는 표를 읽어보세요.
주로 신호가 감지되고 조명이 자동으로 켜지는 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

조명 제어 설정 S5 S6

10~2000LUX 범위에서 정의할 수 있습니다. 스위치를 ON으로 설정하는 것은 "1"이고, toOFF는 "0"입니다. 오른쪽에 표시된 스위치 위치와 조명 제어 값의 해당 표를 읽어보세요.

딥 스위치

0% - 30% 대기 밝기 모드

주변 조명이 10럭스 미만일 때 모드를 트리거하고 유도가 없는 경우 대기 밝기 상태의 설정된 비율로 진입하는 사이의 시간 지연 내 기본값은 감지된 대상이 될 때까지 이 상태를 유지하고 최대 밝기 상태로 진입합니다. .

0%-30% 대기 밝기 버튼

밝기는 버튼을 통해 0% / 10% / 20% / 30% 4가지 대기 밝기를 조정할 수 있으며, 기본 대기 밝기는 0%이며, 처음으로 대기 밝기 10%를 입력할 때마다 대기 밝기를 순차적으로 누를 때마다 , 법률계에 따라 대기 밝기를 0%로 복원한 후 대기 밝기를 30%로 다시 조정합니다.
