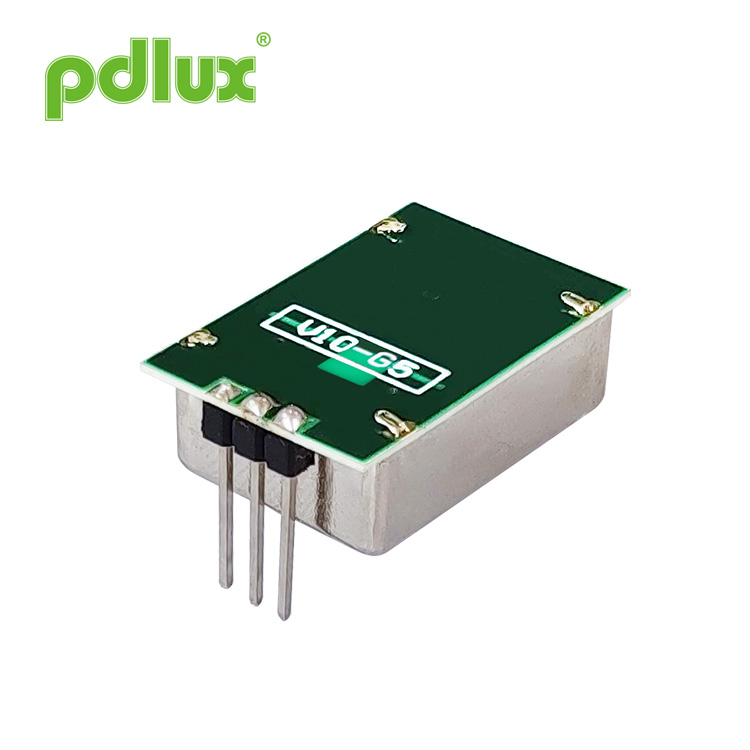

소형 X-밴드 마이크로파 트랜시버

소형 X-밴드 마이크로파 트랜시버는 소형 X-밴드 마이크로파 트랜시버입니다. 움직임을 "감지"하기 위해 도플러 편이 현상을 활용합니다. 금속 캔에 들어 있는 이 장치는 유전체 공진기 안정화 발진기를 특징으로 합니다. CW 또는 낮은 듀티 사이클 펄스 모드에서 넓은 온도 범위에서 작동하며 통합 향상된 감도와 신뢰성을 위한 호모다인 수신기. 이 모듈 제품군은 +5v 또는 +3v 공급 전압으로 제공됩니다.

모델:PD-V10-G5

문의 보내기

소형 X-밴드 마이크로파 트랜시버

주요 특징들

• 저렴한 비용 • 저전력 소비 • 고감도 • 3V 및 5V 버전 사용 가능 • 패치 안테나 • RoHS 준수

응용

• 벽손파 유도 스위치 • 천장에 장착된 360° 모션 센서 • 천장형 안전센서 • 천장 센서 램프 센서 • 욕실 유리거울에 센서가 설치되어 있습니다. • 큰 각도의 움직임 감지

PD-V10-G5는 전송 및 수신을 위해 윈도우 방식을 사용하는 소형 고감도 X-밴드 마이크로파 트랜시버 모바일 센서입니다. 360도 감지, 천장감지 모션센서, 벽걸이형 안전센서, 조도감지 스위치, 신체자동감지 유리거울 등 다양한 소형 마이크로웨이브(레이더) 모션감지 제품을 갖추고 있다.

마이크로파 센서의 적용 규칙을 준수해야 하며 쉘은 엔지니어링 플라스틱으로 만들어져야 합니다. 예를 들어 ABS, PC, PS 등과 같은 엔지니어링 플라스틱입니다. 엄밀히 말하면 완전히 밀폐된 금속 인클로저의 사용을 금지하십시오!

사용 중에는 필요에 따라 전력을 공급하기 위해 다양한 방법을 사용할 수 있습니다. 1. 직접 전원 공급. 2. CW 또는 낮은 듀티 사이클 펄스 모드 PWM 모드의 전원 공급 장치(전류를 줄일 수 있음) 작동 중에 생성됨).

PD-V10-G5는 결과와 성능에 대한 추후 조정이 필요한 마이크로파 센서입니다. 회로와 알고리즘.

PD-V10-G5 모듈 제품군은 5V 및 3V의 세 가지 사양과 3~5V의 일반 전압 범위로 제공됩니다.

제품 크기

Products size

적용 범위 패턴

Coverage Pattern

매개변수	노트	최소	일반			맥스		단위
전원 전압	Vcc	3.0	5.0			5.25		V
저전압 버전		2.8	3.0			3.5
현재 소비	lcc	20	35			38		엄마
작업 모드 1	PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다.							일반
작업 모드 2	표준 전압 모드
펄스 폭	T펄스	10μS(필요에 따라 조정 가능)						범위 내
안정된 시간		5μ초						가까이에 있다
작동 온도	맨 위	-30~+85			+100(최대)			℃
보관 온도	쯧쯧	-10			+60			℃
소음		3.5		4.0			4.5	mVrms
주파수 설정	f	24.000		24.125			24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기	<2.0		<2.5			<3.0	밀리와트
보관 주변 습도		10%~65%						RH

경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃 및 MCU의 임계값과 관련됩니다.
방사선 방출 설계는 FCC 및 CE 규정을 준수합니다.

특별 알림:
회로 기판의 전체 두께가 0.52mm에 불과하기 때문입니다. 핀에 과도한 측면 힘을 가하면 동박이 파손될 수 있습니다. 센서 오작동의 원인이 됩니다.

노트
센서 출력 강도(감지 범위)는 신호 대 잡음비에 따라 달라집니다. 공칭 작동 온도보다 높거나 낮으면 센서도 작동할 수 있지만 성능은 저하됩니다.
장치의 손상을 방지하려면 취급 시 주의를 기울여야 합니다. 보관, 취급, 조립 및 테스트의 모든 단계에서 적절한 정전기 방전(ESD) 예방 조치를 준수해야 합니다.
