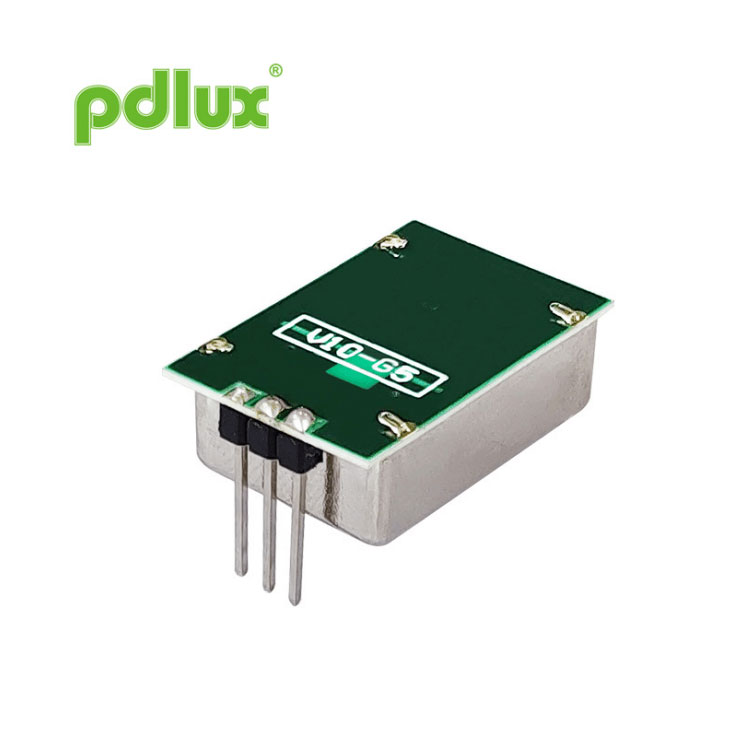

PD-V10-G5 소형 X-밴드 마이크로파 트랜시버 동작 감지 장치

중국 Pdlux 공장에서 자체 제작된 당사는 PD-V10-G5 소형 X-밴드 마이크로파 트랜시버 동작 감지 장치 제조업체 및 공급업체로 인정받고 있으며 생산의 모든 단계를 꼼꼼하게 모니터링하여 품질과 명확한 가격을 보장하고 고객에게 비용 효율적인 솔루션을 제공합니다.

문의 보내기

X-밴드 도플러 동작 감지 장치

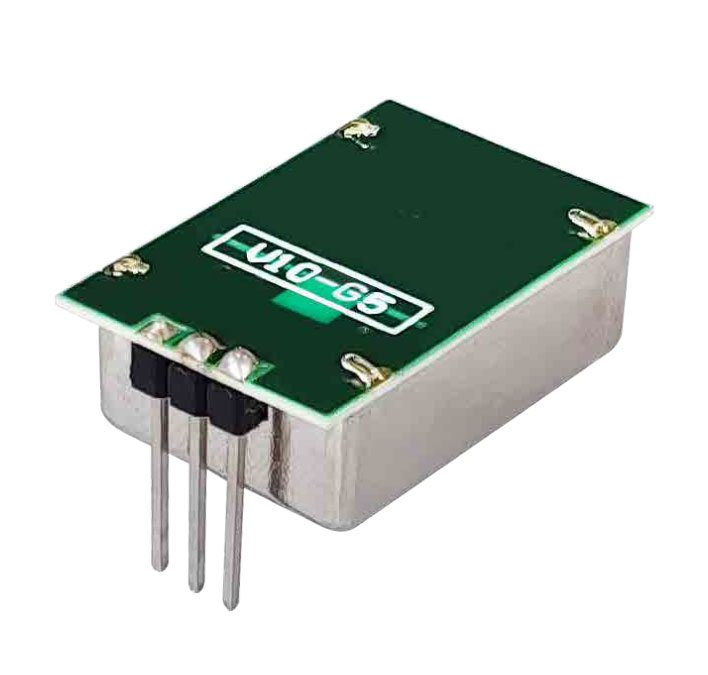

PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit

주요 특징

• 저렴한 비용 • 낮은 전력 소비 • 고감도 • 3V 및 5V 버전 사용 가능 • 패치 안테나 • RoHS 준수

응용

• 침입 경보 • 인기척 감지 • 자동 도어 오프너

Microwave Solutions PD-V10-G5 동작 감지 장치는 소형 X-Band 마이크로파 트랜시버입니다. 움직임을 "감지"하기 위해 도플러 편이 현상을 활용합니다.

금속 캔에 들어 있는 이 장치는 유전체 공진기 안정화 발진기를 특징으로 합니다. CW 또는 낮은 듀티 사이클 펄스 모드에서 넓은 온도 범위에서 작동하며 통합 향상된 감도와 신뢰성을 위한 호모다인 수신기.

이 모듈 제품군은 +5v 또는 +3v 공급 전압으로 제공됩니다.

작업

기본 작동 원리는 전송된 신호와 수신된 신호 사이의 주파수 편이를 감지하는 것으로 구성됩니다. 장치의 시야 내에서 움직이는 물체로부터 다시 반사됩니다.
이 장치는 증폭 및 처리되어 청각적 또는 시각적 경보를 제공할 수 있는 낮은 수준의 출력 신호를 생성합니다. 신호를 전달하고 견고하고 현장에서 입증된 저렴한 표면 실장 제조 기술을 사용합니다. 신뢰할 수 있는.

사용 가능한 모듈

부품 번호.	국가	빈도	댓글
PD-V10-501	영국	10.587GHz(5V)
PD-V10-502	미국	10.525GHz(5V)	FCC-ID
PD-V10-502	벨기에, 네덜란드, 이탈리아	10.525GHz(5V)	RED 지침 충족
PD-V10-301	영국	10.587GHz(3V)
PD-V10-302	벨기에, 네덜란드, 이탈리아	10.525GHz(3V)	RED 지침 충족

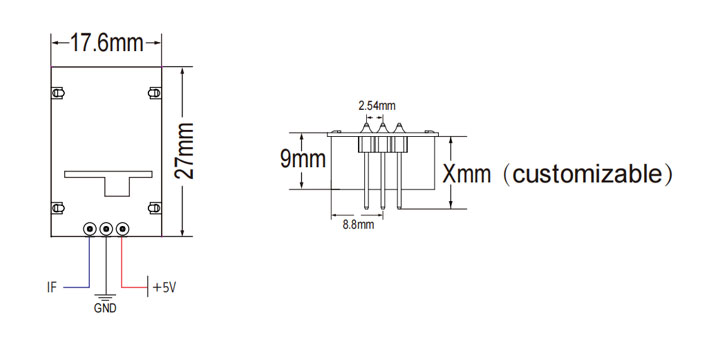

전기적 특성

Electrical Characteristics

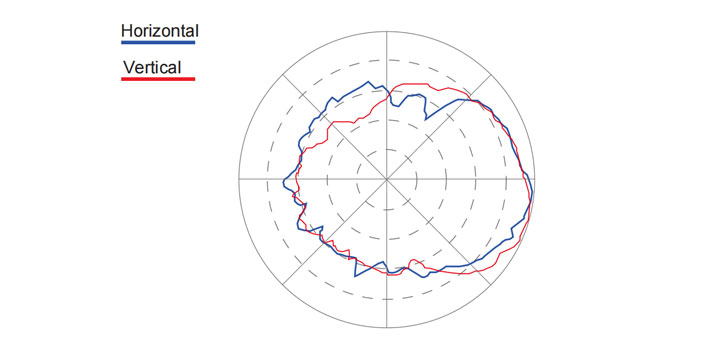

적용 범위 패턴

Coverage Pattern

송신기

빈도	위의 표를 참조하세요
전력 출력(최소)	5dBm EIRP
작동 전압	+5V ± 0.25V +3V ± 0.15V
작동 전류(CW)	25mA(최대) 20mA(통상)
고조파 방출	<-30dBm

펄스 모드 작동

평균 전류(5% DC)	보통 1mA
펄스 폭(최소)	5μ초
듀티 사이클(최소)	1%
펄스 반복 주파수	2~4KHz

수신기 (대역폭 1Hz~3KHz)

감도(10dB S/N 비율)	-84dBm
소음(3Hz ~ 80Hz 대역폭에서 측정)	< 30μV

안테나 : 표준

얻다	5dBi
-3dB 빔폭
E 비행기	50°
H 비행기	60°

기계적 특성

무게	4g
핀 헤더 커넥터	2.54mm 간격 X3

환경적 특성

RoHS 준수
전력/온도 계수(작동 온도 범위 초과)	3dB
주파수/온도 계수(작동 온도 범위 초과)	6.5MHz
작동 온도	-20°C ~ +70°C

참고 사항

센서 출력 강도(감지 범위)는 신호 대 잡음비에 따라 달라집니다. 공칭 작동 온도보다 높거나 낮으면 센서도 작동할 수 있지만 성능은 저하됩니다. 장치의 손상을 방지하려면 취급 시 주의를 기울여야 합니다. 적절한 정전기 방전(ESD) 보관, 취급, 조립 및 테스트의 모든 단계에서 예방조치를 준수해야 합니다.
