PD-V9-S X- 밴드 도플러 마이크로파 센서 모듈이 핀 출력이 있습니다

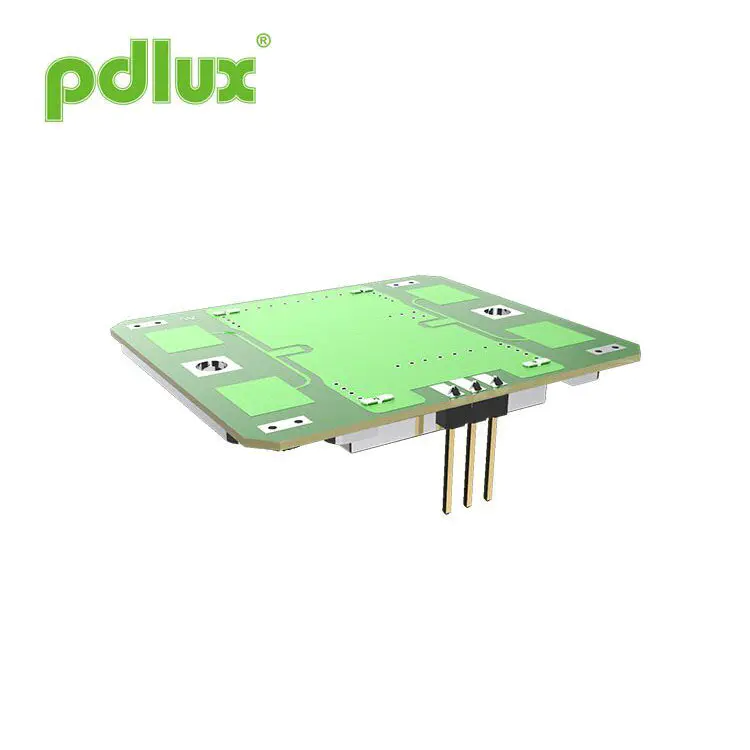

컴팩트하고 사용자 정의 가능한 PD-V9-S X- 밴드 도플러 마이크로파 센서 모듈이 고급 감지 제품에 통합하기 위해 구축되었습니다. PD-V9-S는 핀 출력이있는 소형화 된 X- 밴드 도플러 레이더 모듈로 개발자 및 시스템 통합기에 적합합니다. 지역 주파수 커스터마이징을 지원하고 넓은 범위를위한 H-Plane 및 정확한 탐지를 위해 집중된 e- 평면을위한 듀얼 평면 감지 구조를 특징으로합니다. 센서는 저전력 PWM 모드에서 효율적으로 작동하므로 배터리 작동 또는 내장 시스템에 적합합니다. 응용 프로그램에는 스마트 조명, 속도 감지, 액세스 제어 및 IoT 모션 감지가 포함됩니다. 사용자 정의 개발 및 OEM/ODM 서비스를 사용할 수 있습니다.
모델:PD-V9-S
문의 보내기
크기
특징
- 주파수 설정 : 10.525-10.587GHz
- 패치 안테나 포함
-Dro : 유전체 공진기 오실라토
- 낮은 DC 전류 배수
- 작은 크기
-ROHS 준수
명세서
| 목 | 명세서 | |
| 주파수 설정 | 10.525-10.587GHZ (다른 요구 사항에 따라 사용자 정의) | |
| 상태 | TA = +25 C, 와인 = +5 VDC | |
| 작동 전압 | +5.0 ± 0.5 VDC | |
| 작동 전류 | <32 Me 유형. | |
| 출력 전원 | 20 MW (13dbm) E.I.R.P. 타이핑. | |
| 주파수 안정성 | ± 5 MHz 최대. (TA : -30 ~ +55 C) | |
| 반환 손실 감도 | -90 DBC 유형. | |
| 두 번째 고조파 방출 | -40 DBM 범위 | |
| 안테나 빔 폭 (-3 dB) | e- 평면 | 36도 놈. (72 도의 구두 전체 각도) |
| H- 평면 | 72 학위 nom. (144 도의 구두로 된 전체 각도) | |
| RF 인터페이스 | 패치 안테나 | |
| 온도 범위 | -30 ~ +55 C (표준 사용 범위), -40 ~ +80 C (최대 사용 범위) | |
| 규정 준수 규정 | ETS 300 440 | |
방사선 패턴
간단한 소개
PD-V9 시리즈 밝기 센서는 X- 대역에서 작동합니다. 작동 주파수는 10.525GHz ~ 10.687GHz의 주파수 범위에 있습니다. 사용자는 위치에있는 국가의 빈도 규정에 따라 사용자 정의에 따라 구매해야합니다. 예를 들어, 10.525GHz, 1 0.587GHz, 10.687GHz. PD-V9 시리즈 센서는 보안 및 감시 애플리케이션 제품, 자동 도어 센서, 모바일 감지 조명, IoT 센서, 스피드 센서 및 다양한 모바일 센서 제품에 널리 사용됩니다.
센서에는 H- 평면 큰 각도 감지 및 EPLAN 작은 각도 감지가 있습니다. 사용자는 사용 중에 필요한 경우 다른 각도로 센서를 고정 할 수 있습니다. 사용자가 센서의 작동 전류가 가능한 한 작기를 원한다면 센서의 전원 공급 장치 모드를 PWM (듀티 사이클) 모드로 설정하여 작업 전류를 효과적으로 줄일 수 있습니다.
가능한 문제가 발생했습니다
사용자가 원래 센서를 사용하거나 직접 교체하는 동안 다음과 같은 문제가 발생할 때.
1. 첫 번째 사용 :
처음으로 핀 출력이있는 PD-V9-S X- 밴드 도플러 마이크로파 센서 모듈을 사용하고 높은 감도 또는 불충분 한 감도를 만나면 먼저 증폭 회로의 게인 설정 상태를 확인해야합니다. MCU가 신호를 처리하기 위해 사용한 계산 방법이 적절한 지 여부. 일반적으로 솔루션을 쉽게 찾을 수 있습니다.
2. 이전에 사용한 센서를 직접 교체 할 때 발생할 수있는 가능한 문제 :
이전에 사용 된 센서를 직접 교체 할 때 고감도가 높고 감도가 낮은 문제가있을 수 있으며, 이는 쉽게 해결할 수 있습니다. 단순히 증폭 회로를 증가 시키거나 증폭 회로의 이득을 감소시키는 것만으로 충분합니다. MCU의 신호 처리 알고리즘을 고려할 필요가 없습니다.
사용할 때 초보자가 필요할 수있는 도움
PD-V9 시리즈 센서를 사용하는 동안 어려움을 겪고 도움이 필요한 경우. 이메일을 통해 저희에게 연락 할 수 있습니다. 일반적으로 답변을 얻을 수 있습니다.
