K-밴드 HF 마이크로파 센서 혁신

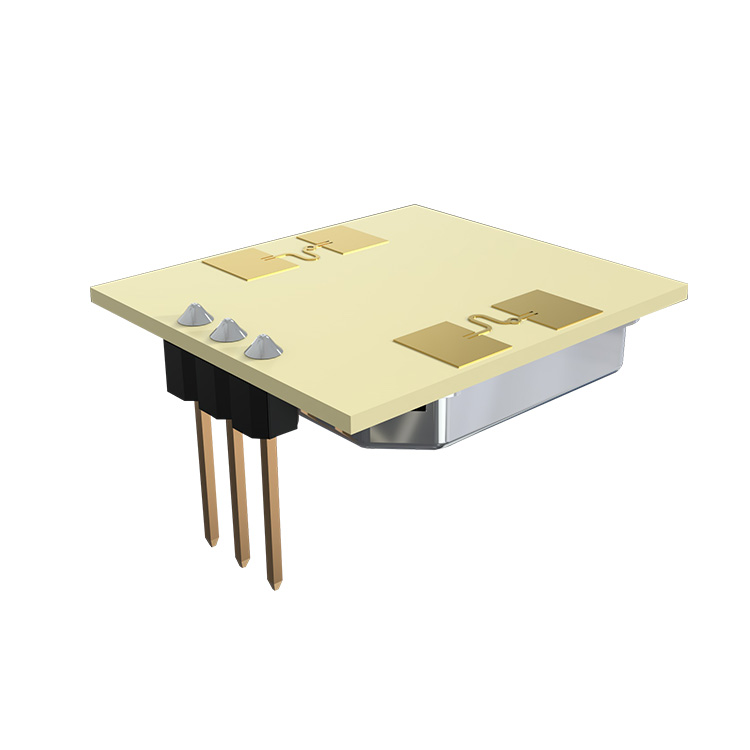

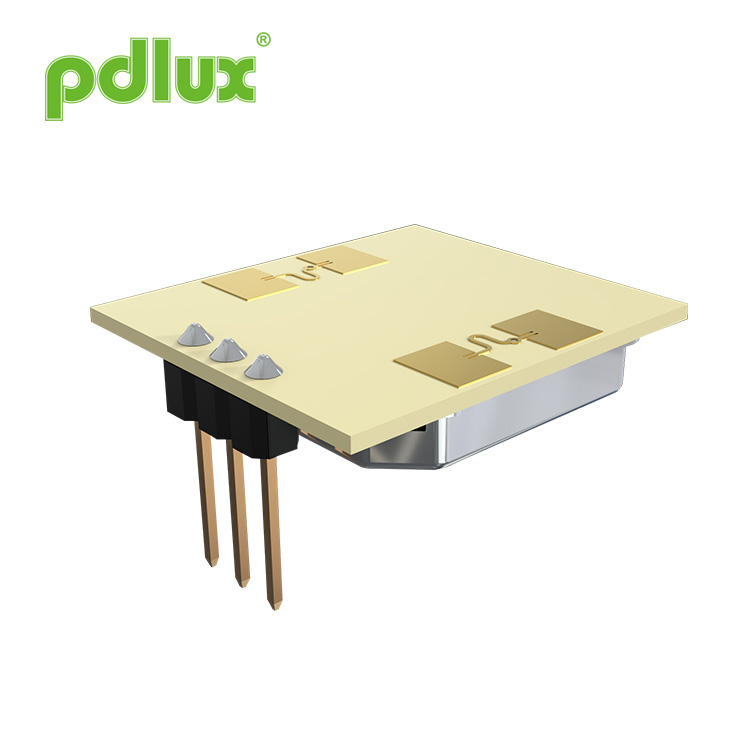

PD-V18-B 24.125GHz 360° 마이크로파 모션 센서는 K-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(Resonator Oscillator)가 내장되어 있습니다. 이 모듈인 PD-V18-B는 벽면 장착에 적합한 평면 안테나를 채택했습니다. 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 시중의 센서보다 성능이 좋습니다. K-Band HF 마이크로파 센서 혁신입니다.
모델:PD-V18-B
문의 보내기
K-밴드 HF 마이크로파 센서 혁신
PD-V18-B 24.125GHz 360° 마이크로파 모션 센서는 K-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(Resonator Oscillator)가 내장되어 있습니다. 이 모듈인 PD-V18-B는 벽면 장착에 적합한 평면 안테나를 채택했습니다. 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다.
이 모듈은 자동 조명 스위치의 점유 센서에 이상적으로 적합합니다. 또한 천장 장착형 침입 탐지기에도 사용할 수 있습니다.
EN 300440-V2.1.1, EN 62479:2010에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침 - 1907/2006/EC에 따름
|
애플리케이션 ● 지능형 스위치 ● 벽걸이 스위치 ● 침입자 감지 |
 |
|
매개변수 |
노트 |
최소 |
일반 |
맥스 |
단위 |
|
전원 전압 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
현재 소비 |
ICC |
<20 |
<35 |
<38 |
엄마 |
|
작동 모드 |
PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다. |
||||
|
펄스 폭 |
T펄스 |
10 |
μs |
||
|
작동 온도 |
맨 위 |
-30~+65 |
℃ |
||
|
보관 온도 |
쯧쯧 |
-10 |
+60 |
℃ |
|
|
안정된 시간 |
|
<5 |
μ초 |
||
|
소음 |
|
3.5 |
4.0 |
4.5 |
mVrms |
|
주파수 설정 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
방사 전력(EIRP) |
입을 삐죽 내밀기 |
<2.0 |
<2.5 |
<3.0 |
밀리와트 |
|
보관 주변 습도 |
45%~65% |
RH |
|||
참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: 수신 신호 강도(RSS)는 총 1방향 경로 손실 70dB에서 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고4: 펄스 작동을 권장합니다.
