PDLUX PD-V11 OEM / ODM 24.125GHz 지능형 스위치 모듈 마이크로파 도플러 센서 CDM324
PDLUX PD-V11 OEM / ODM 24.125 GHz 지능형 스위치 모듈 마이크로 웨이브 도플러 센서 CDM324는 K-Band Bi-Static 도플러 트랜시버 모듈입니다. 내장 된 공진기 발진기 (CRO). 벽 장착에 적합합니다. 전방 신호 수신 능력을 향상시키고 측면 사각 영역을 줄일 수 있습니다. 그 성능은 시장의 센서보다 낫습니다.
모델:PDLUX PD-V11
문의 보내기
PDLUX PD-V11 OEM / ODM 24.125GHz 지능형 스위치 모듈 마이크로파 도플러 센서 CDM324
 |
Application of PDLUX PD-V11 OEM / ODM 24.125GHz 지능형 스위치 모듈 마이크로파 도플러 센서 CDM324

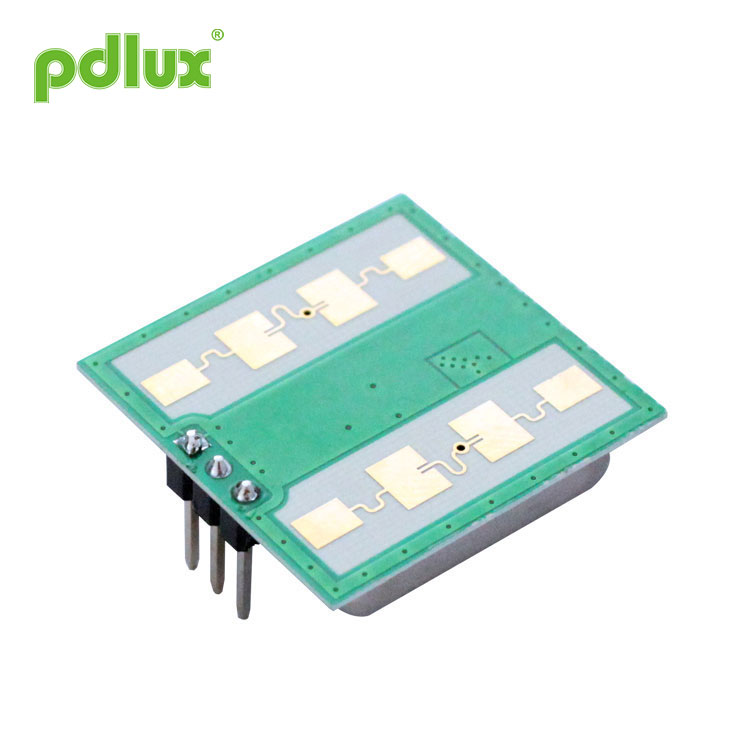

PDLUX PD-V11 OEM / ODM 24.125GHz 지능형 스위치 모듈 마이크로파 도플러 센서 CDM324 is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V11 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. 이 모듈은 자동 조명 스위치의 재실 감지 센서에 이상적이며 천장 장착 침입자 감지기에도 사용할 수 있습니다. EN 300440-V2.1.1ã € EN 62479：2010, RED 지침 -2014 / 53 / eu에 따름 FCC Part 15.249에 따름 EN 62321에 따름, ROHS 지침 -2011 / 65 / eu에 따름 REACH 지침 -1907 / 2006 / ec에 따름 |
|
매개 변수 |
메모 |
최소 |
Typ |
최대 |
단위 |
|
주파수 설정 |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
방사 전력 (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
정착 시간 |
|
5 |
10 |
20 |
¼ 초 |
|
수신 된 신호 강도 |
2 |
150 |
200 |
250 |
μVp-p |
|
소음 |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
전원 전압 |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
현재 소비 |
|
25 |
35 |
45 |
엄마 |
|
펄스 반복 주파수 |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
펄스 폭 |
4 |
10 |
20 |
30 |
¼ 초 |
|
작동 온도 |
|
-20 |
25 |
60 |
℃ |
|
무게 |
|
3.7 |
4.1 |
4.5 |
g |
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
Note2:The 수신 된 신호 강도(RSS) is measured at the total 1 Ways path loss of 70dB.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
