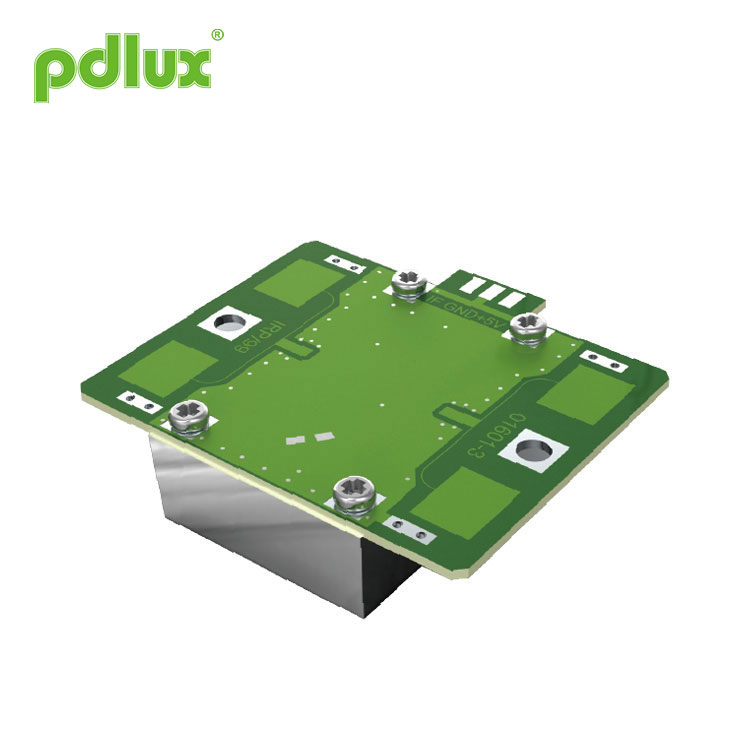

PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈
PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈은 X-Band Bi-Static Doppler 트랜시버 모듈입니다. 내장형 공진기 발진기 (CRO).이 모듈, V9는 벽면 장착에 적합한 평면 안테나를 채택합니다. 벽면 설치 10.525GHz 마이크로파 센서 모듈은 전면 신호 수신 능력을 향상시키고 측면 사각 영역을 줄일 수 있습니다. 그 성능은 시장의 센서보다 낫습니다.
모델:PDLUX PD-V9
문의 보내기
PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈
PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈 is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈 is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈 â— 지능형 스위치 â— 벽걸이 형 스위치 â— 침입자 감지 기능 및 장점
â— 낮은 무선 전력 출력 |
EN 300440-V2.1.1ã € EN 62479：2010, RED 지침 -2014 / 53 / eu에 따름
FCC Part 15.249에 따름 |
|
안테나 빔 패턴
|
Size of PDLUX PD-V9 벽면 설치 10.525GHz 마이크로파 센서 모듈
|
| 매개 변수 | 메모 | 최소 | Typ | 최대 | 단위 | ||||||
| 주파수 설정 | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| 방사 전력 (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| 정착 시간 |
|
5 | 10 | 20 | ¼ 초 | ||||||
| 수신 된 신호 강도 | 2 | 150 | 200 | 250 | μVp-p | ||||||
| 소음 | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| 전원 전압 |
|
4.75 | 5.00 | 5.25 | V (임펄스 전원) | ||||||
| 현재 소비 |
|
10 | 12 | 14 | 엄마 | ||||||
| 펄스 반복 주파수 | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| 펄스 폭 | 4 | 10 | 20 | 30 | ¼ 초 | ||||||
| 작동 온도 |
|
-15 | 22 | 55 | ℃ | ||||||
| 무게 |
|
7.5 | 8 | 8.5 | g | ||||||
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
Note2:The 수신 된 신호 강도(RSS) is measured at the total 1 Ways path loss of 70dB.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
