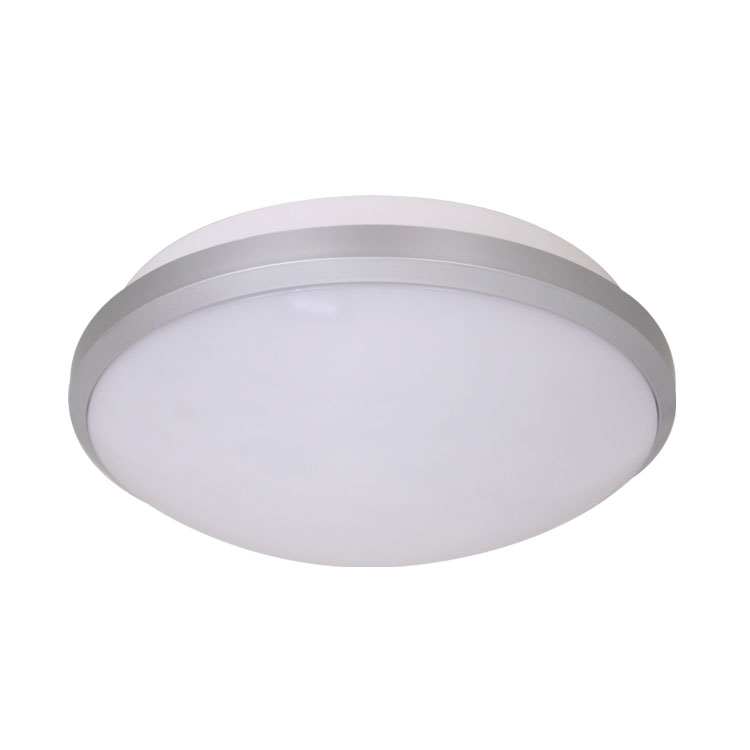

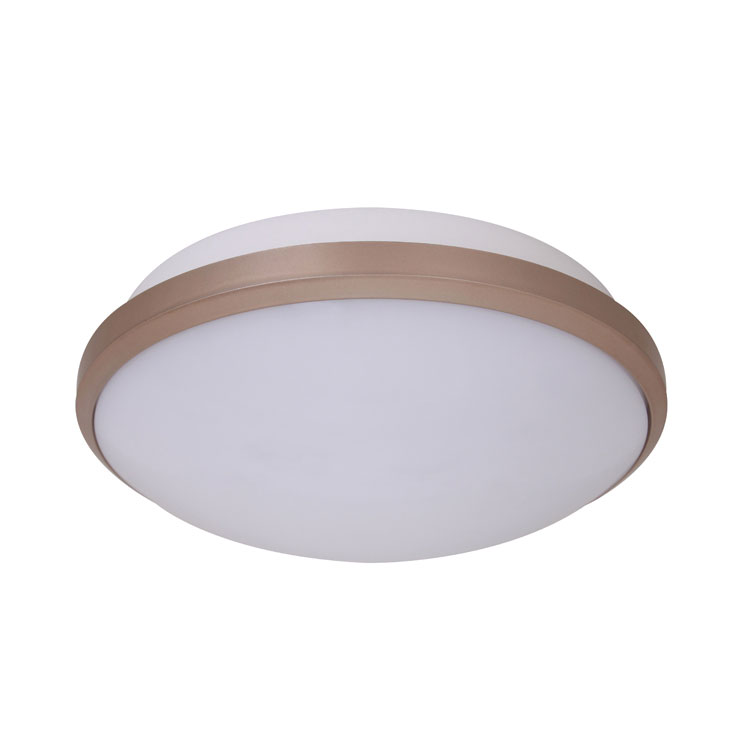

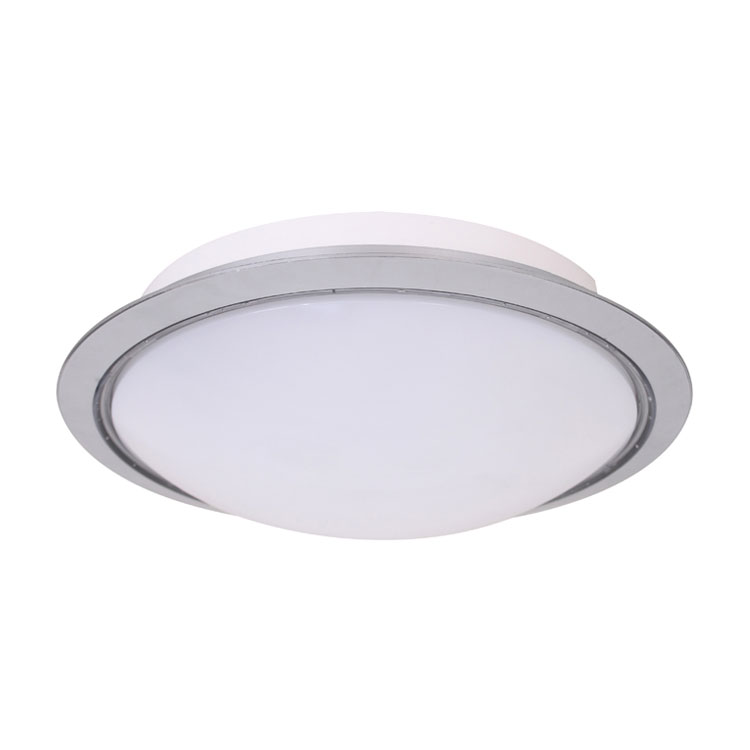

마이크로파 센서 램프 PD-LED2034 지침

요약

이것은 LED 조명을 제어하는 ​​마이크로파 센서 스위치입니다. 마이크로파 센서는 램프에 내장되어 있으며 내부에 120개 고휘도 LED가 있고 총 전력은 19와트입니다. 빛이 켜졌을 때 광속은 800lm 이상이며, 이는 60와트 백열등(약 400lm)의 두 배에 해당합니다. 마이크로파 센서 스위치는 음성 스위치와 적외선 센서 스위치 뒤에 오는 새로운 유형의 자동 스위치입니다. 감지 방식은 다음과 같은 다른 방식에 비해 다음과 같은 장점이 있습니다. 1. 비접촉 감지, 2. 열악한 환경에 적합, 내성 온도, 습도, 소음, 공기, 먼지, 빛...3.RF 간섭 능력, 4.
전송 전력은 0.3mW에 불과하며 인체에 해를 끼치 지 않습니다. 간단한 설치 + 쉬운 배선.

우리는 조명 제어에 이 민감한 고급 센서 스위치를 채택하여 사람이 오면 조명이 자동으로 켜지고 나갈 때 자동으로 꺼집니다. 통로 계단, 거실 및 침실에서 널리 사용되는 것 외에도 설치가 가능합니다. 화장실에서.

내장된 마이크로파 센서 스위치는 플라스틱, 유리, 목재를 관통할 수 있습니다. 따라서 유리 또는 플라스틱 쉘 램프에 설치할 수 있습니다. 이를 통해 에너지를 위한 다양한 스타일의 조명에 마이크로파 센서 스위치를 적용할 수 있습니다.
제어. 이제 우리는 다양한 선호도를 가진 다양한 사람들의 요구를 충족할 수 있는 다양한 마이크로파 센서 LED 램프를 제공할 수 있습니다.

이 램프는 여러 배열, 즉 센서가 없는 순수 LED 램프로 설계되었습니다. 센서가 있는 자동 LED 램프; 비상 기능인 배터리 백업 기능이 있는 자동 LED 램프(PD-LED2034-D).

각 부분의 명칭

명세서

전원: 100-240V/AC
전원 주파수: 50/60Hz
정격 광맥: 19W 최대.
HF 시스템: 5.8GHz
시간 설정: 8초 ~ 12분(조정 가능)
감지 범위: 1-10m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
전송 전력: <0.3mW
대기 전력: <0.9W
광속: 850lm(따뜻한 백색)
660lm(차가운 흰색)
보호: 클래스2
재질: 본체:PC 전등갓:PC
작동 온도: -20~+55℃
설치 높이: 2.5-3.5m(천장 설치)
LED 수량: 120PCS(T5050)

감지 범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 감지 범위 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 감지 범위(대략)를 선택합니다. .1m 반경), 시계 방향으로 완전히 회전하여 최대 감지 범위(약 10m 반경)를 선택합니다.

참고: 위의 감지 범위는 키가 1.6m~1.7m(중간 수치)이고 1.0~1.5m/초의 속도로 움직이는 사람의 경우에 획득됩니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 범위도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

제품의 전력 네트워크 펄스 간섭을 방지하는 솔루션:
지역 간섭 전력 네트워크의 차이로 인해 간섭 펄스가 불확실하므로 사용자는 사용할 때 민감도를 최대값으로 조정하지 않는 것이 좋습니다. 제안: 설정하지 말고 적절한 거리에 민감도를 설치하고 조정하십시오. 오작동을 방지하는 최대 감도.

주의: 이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 것을 쉽게 감지할 수 있습니다. 나뭇잎과 커튼이 날리는 바람에 의한 움직임, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 이로 인해 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

금속이나 유리 소재에 의한 마이크로파 전자기장의 반사로 인해 감지 거리가 늘어날 수 있습니다. 따라서 적절한 감지 거리에 도달하려면 감도를 낮추세요. 오류 감지를 방지하려면 SENS 노브를 최대 값으로 돌리지 마십시오. 또한 주변 환경으로 인해 오류 조치가 발생할 수 있습니다. 지나가는 자동차나 바람에 의해 떠도는 물체. 제품은 서로 4m 이상 떨어져 설치해야 합니다. 그렇지 않으면 제품 간의 간섭으로 인해 오류 조치가 발생합니다.

감도 전위차계의 올바른 사용: 사진에서 볼 수 있듯이 손잡이는 감도 조정에 특화되어 있습니다. 사용 시 사용자는 손잡이를 중간으로 조정할 수 있습니다. 물론 실제 사용 과정에서 감도가 괜찮다고 생각되면 ,조정할 필요가 없습니다. 낮다고 생각되면 적절하게 더 높게 조정할 수 있습니다. 일부 환경으로 인해 자동차 추월, 바람에 의해 물체가 날아가는 등(그림 2, 그림 3)과 같은 잘못된 동작이 발생하므로 감도를 최대로 조정하지 않는 것이 좋습니다.

시간 설정

조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 8초(시계 반대 방향으로 완전히 회전), 최대 12분(시계 방향으로 완전히 회전) 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

경고: 설치 테스트 과정에서 센서 램프에서 멀리 떨어지십시오. 사용자나 테스트 직원이 감지하면 켜지기 때문입니다.

테스트 시 센서 램프와 일정한 거리를 유지하십시오. 그렇지 않으면 감지 범위에서 사용자가 감지되면 센서 램프가 켜집니다.

조명 제어 설정

선택된 광 반응 임계값은 대략 1에서 무한정일 수 있습니다. 10-2000럭스. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 시계 방향으로 완전히 돌리면 약 2000lux의 일광 작동을 선택합니다. 감지 영역을 조정하고 주간 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

LUX 손잡이는 센서에 의해 켜질 수 있는 센서 램프를 조정하는 데 사용되며, 또한 고객의 요구에 따라 적합한 위치를 선택할 수 있습니다.

빛의 변환 위치를 일광이 보이는 위치로 변경합니다.

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오.

1. 설치시 어린이의 손이 닿지 않는 곳에 보관하십시오.
2. 온도나 습도가 높은 곳에는 설치를 피하여 주십시오.
3. 설치하기 전에 전원을 차단하십시오.

• 1단계 램프를 A와 B의 두 부분으로 분리합니다.

• Step2 손잡이를 이상적인 조건으로 돌립니다.
(위에서 언급한 FUNCTION 부분에 따라 설정을 정의하십시오.)
• Step3 제품의 베이스를 천장에 올려 드릴링 표시를 만듭니다.
• Step4 표시한 곳에 제품을 설치하세요.
• 5 단계 드릴로 뚫은 구멍에 플라스틱 확장 나사를 두드립니다.
• Step6 전원선을 라인홀에 넣어 배선을 연결합니다.
• Step7 제품의 베이스를 선택한 위치에 나사로 고정합니다.
• 8 단계 전등갓을 베이스 안으로 시계 방향으로 돌립니다. 설치가 완료되었습니다.

결함과 해결책

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 정격 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

●프로 설치로 확인해 주십시오.
●설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하십시오.
●안전을 위해 전원을 차단했는지 확인하세요.
●부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 효과가 없게 될 가능성이 있습니다. 디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
