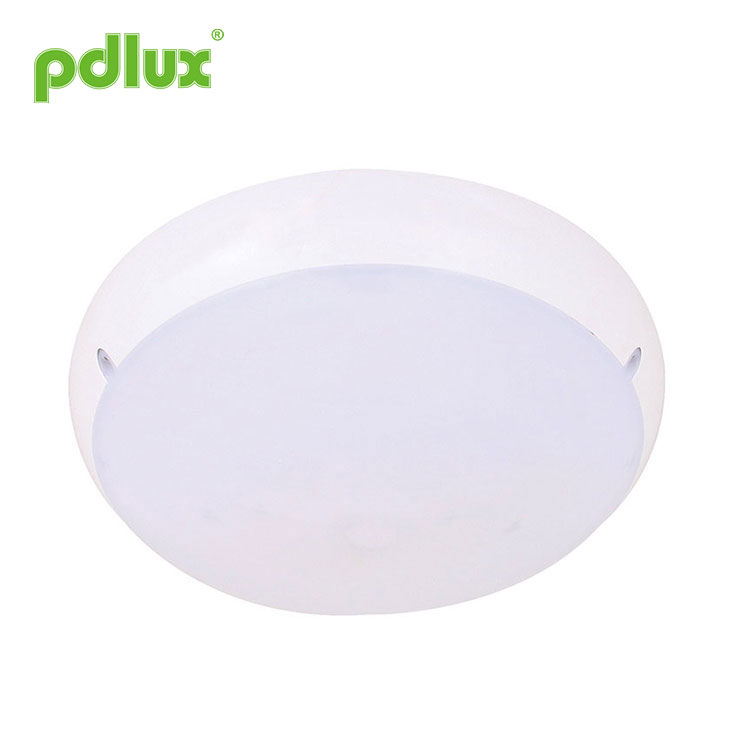

표면 실장 원형 LED 천장 조명

PD-LED-205-ADC 마이크로파 센서 조명 지침

요약

비상시 전원 공급 장치의 추가 기능을 갖춘 새로 설계된 지능형 천장 장착형 마이크로파 센서 LED 조명입니다. 조명은 AC 직접 전원 또는 배터리 백업을 통해 자동 관리됩니다. 즉, 정전 시 배터리 백업이 3.5와트의 전원 공급을 담당합니다. 불이 켜졌을 때 광속은 2300lm 이상이며 이는 60와트 백열등(약 400lm)의 4배에 해당합니다. 배터리 백업은 센서 에너지 절약 모드에서 3시간 이상 지속적으로 전원을 공급할 수 있습니다. 복도, 세탁실, 엘리베이터 로비 등에 널리 적용됩니다. 이 제품은 두 가지 구성으로 설계되었습니다. 하나는 비상 전원 공급 기능이 있는 센서 램프이고, 다른 하나는 비상 기능이 없는 지능형 센서 램프입니다. 실제 필요에 따라 구매하실 수 있습니다. 그러나 대부분의 경우 전자를 선택하는 것이 필요하고 현명합니다. 왜냐하면 간헐적으로 정전이 발생하면 문제나 위험이 발생할 수 있기 때문입니다.

명세서

전원: 120-277VAC, 50/60Hz
정격 LED: 최대 24W(AC)
최대 3.5W(DC)
충전 전력: 최대 <4W(조명 꺼짐 및 켜짐)
슬레이브 용량: 100W 최대.
작동 온도: -20-+55℃
HF 시스템: 5.8GHz
배터리: 7.4V / 2000mAH 리튬 배터리
연속 조명 시간: ≥180min
전송 전력: <0.2mW
시간 설정: 10초 ~ 30분(조정 가능)
감지 범위: 2-10m(반경)(조정 가능)
조명 제어: 10-2000LUX(조정 가능)
감지 각도: 360°
역률: 0.9
광속: 2200lm(3000K) 2300lm(4000K)
설치 높이: 2.5-3.5m(천장 설치)
램프 부분
LED 수량: 144PCS

비상 기능

정보 센서

기능
백분율 밝기 모드
오른쪽 지침에 따라 다이얼 스위치를 통해 LUX 표준(<100LUX 또는 <200LUX)을 선택하여 백분율 밝기를 트리거할 수 있습니다. 주변 밝기가 약 100LUX 또는 200LUX 미만인 경우 사전 설정된 지연 시간 내에 신호가 감지되지 않으면 램프는 0%-30% 밝기 모드로 들어가 신호가 감지될 때까지 유지됩니다. 버튼을 통해 밝기 비율을 조정할 수 있습니다. 버튼을 한 번 누르면 밝기가 10% 증가하고 작동 표시등이 한 번 깜박입니다. 밝기가 30%가 되면 버튼을 한 번 누르면 밝기가 0%로 돌아갑니다. 반 밝기 모드에서 환경 조명이 조명 제어 값에 도달하면 자동으로 반 밝기 모드가 완료됩니다.

표시 기능
빨간색 표시기 —— AC 전원 표시기: AC 전원에 연결되면 표시등이 켜집니다.
주황색 표시기 - 충전 표시기 : 충전 중에는 표시등이 켜지고 완충되면 꺼집니다.
녹색 표시기 —— 완전 충전 표시기: 배터리가 가득 차면 표시등이 켜집니다.
오류 지침: 충전 표시기가 계속 켜져 있습니다. 완전 충전 표시등이 깜박입니다. 즉, 배터리가 없거나 배터리가 고장난 것입니다.

스펙트로그램

설정 방식 1: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1)감지범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 범위 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 도달 거리(약 2m 반경)를 선택합니다. , 시계 방향으로 완전히 돌려 최대 도달 범위(반경 약 10m)를 선택합니다.

참고: 위의 감지 거리는 키가 1.6m~1.7m이고 중간 체형의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

주의 사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼의 날림, 작은 동물 또는 전원의 간섭으로 인한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 방지하세요. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

알림: 두 개 이상의 전자레인지를 함께 설치할 때 서로 4미터를 유지해야 합니다. 그렇지 않으면 전자레인지 간의 간섭으로 인해 오류가 발생하게 됩니다.

(2)시간 설정

조명은 약 1시간 동안 켜져 있도록 설정할 수 있습니다. 10초(반시계방향으로 완전히 회전), 최대 30분(시계방향으로 완전히 회전)
이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 조명이 꺼진 후 약 1시간 정도 소요됩니다. 1초 후에 다시 움직임 감지를 시작할 수 있습니다. 조명은 이 기간이 경과한 후에만 움직임에 반응하여 켜집니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(3)조광 설정

선택한 조명 응답 임계값은 약 10~2000LUX에서 무한정일 수 있습니다. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 약 2000lux의 일광 작동을 선택하려면 시계 방향으로 완전히 돌리십시오. 감지 영역을 조정하고 낮에 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

참고: 세 가지 기능 버튼을 과도하게 조정하지 마십시오. 3개의 기능 버튼이 구성 요소에 직접 연결되어 있기 때문에 3개의 구성 요소 각각에는 작은 스토퍼가 있습니다. 버튼을 처음부터 끝까지 조정할 때 과도하게 돌리면 스토퍼가 손상되어 360° 회전하게 됩니다. 논스톱 회전. 조정 범위 제한은 270°입니다. 이에 주의하십시오.

1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 설치하기에 적합한 장소를 선택하십시오.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.

설치순서

우리 램프에는 동기화 기능이 있으며 "주인과 하인" 기능이라고 부를 수도 있습니다.
"마스터"는 센서 램프가 있는 상태이고, "서번트"는 센서 램프가 없는 상태입니다.
"마스터" 램프가 켜지면 "서번트" 램프도 켜집니다.
"마스터" 램프가 꺼지면 "서번트"도 꺼집니다.
이 기능이 필요한 경우 연결 방법은 다음과 같습니다.
N은 마스터와 서번트(N 병렬), L은 마스터, K는 서번트입니다.

결함과 해결책

FCC 선언문

1. 이 장치는 FCC 규정 제15조를 준수합니다. 작동에는 다음 두 가지 조건이 적용됩니다.
(1) 이 장치는 유해한 간섭을 일으키지 않을 수 있습니다.
(2) 이 장치는 원치 않는 작동을 유발할 수 있는 간섭을 포함하여 수신되는 모든 간섭을 수용해야 합니다.
2. 규정 준수 책임이 있는 당사자가 명시적으로 승인하지 않은 변경 또는 개조는 사용자의 장비 작동 권한을 무효화할 수 있습니다.

참고: 이 장비는 FCC 규정 제15조에 따라 테스트를 거쳐 클래스 B 디지털 장치에 대한 제한 사항을 준수하는 것으로 확인되었습니다. 이러한 제한은 주거용 설치 시 유해한 간섭으로부터 합리적인 보호를 제공하기 위해 고안되었습니다.

이 장비는 무선 주파수 에너지를 생성하고 방출할 수 있으며, 지침에 따라 설치 및 사용하지 않을 경우 무선 통신에 유해한 간섭을 일으킬 수 있습니다. 그러나 특정 설치에서 간섭이 발생하지 않는다는 보장은 없습니다. 이 장비가 라디오 또는 TV 수신에 유해한 간섭을 일으키는 경우(장비를 껐다가 켜서 확인할 수 있음) 사용자는 다음 조치 중 하나 이상을 수행하여 간섭을 해결하도록 권장됩니다.

● 수신 안테나의 방향이나 위치를 바꾸십시오.
● 장비와 수신기 사이의 거리를 늘리십시오.
● 수신기가 연결된 회로와 다른 회로의 콘센트에 장비를 연결하세요.
● 도움이 필요하면 대리점이나 숙련된 라디오/TV 기술자에게 문의하십시오.

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

1. 공장을 떠날 때 배터리가 분리됩니다. 제품 사용시 배터리를 연결해 주세요.
2. 제품을 사용하지 않거나 장기간 보관할 때에는 배터리를 분리해 주세요.
3. 필요한 경우 교체할 동일한 모델의 배터리를 선택하는 것이 좋습니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 비효율적 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.

본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
