표면 장착 패널 램프 Led 천장 조명

마이크로파 센서 램프 PD-LED2006-ADS-N 지침

요약

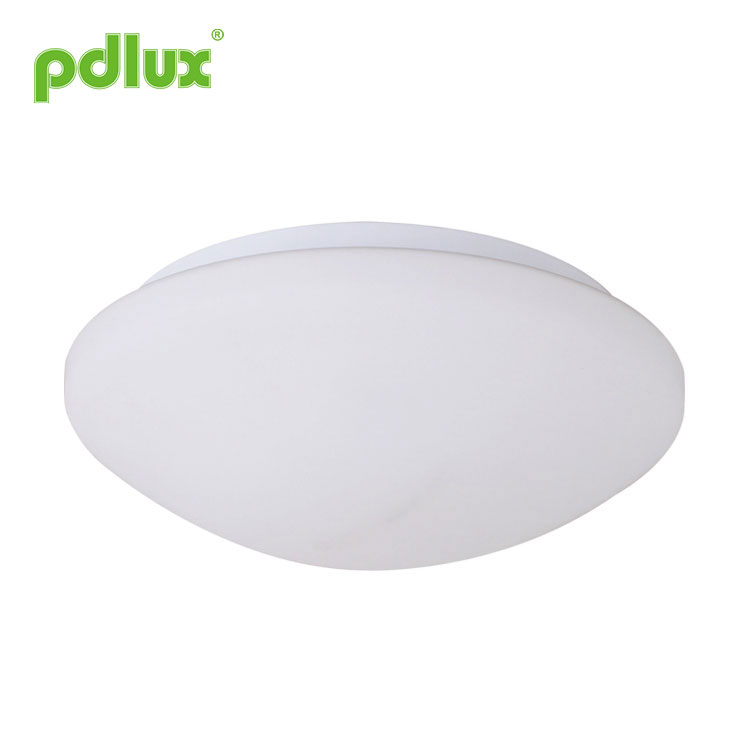

새로 설계된 지능형 천장 장착형 마이크로파 센서 LED 램프입니다. 항상, 항상 정전 비상 전원 공급 기능이 있었습니다. 조명은 AC 직접 전원 또는 배터리 백업으로 자동 관리됩니다. 즉, 정전 시 배터리 백업이 3.7와트의 전원 공급을 담당합니다. 배터리 모듈 선택 스위치 내의 비상 모델 밝기를 통해 백업 배터리 지속 가능 전원 공급 장치는 3시간 또는 6시간 이상(사용자는 필요에 따라 3시간 또는 6시간의 조명 요구 사항을 선택할 수 있습니다. 학교, 사무실, 시장, 복도, 세탁실, 엘리베이터 로비 등

이 제품은 두 가지 구성으로 설계되었습니다. 하나는 비상 전원 공급 기능이 있는 센서 램프이고, 다른 하나는 비상 기능이 없는 지능형 센서 램프입니다. 실제 필요에 따라 구매하실 수 있습니다. 그러나 대부분의 경우 전자를 선택하는 것이 필요하고 현명합니다. 왜냐하면 간헐적으로 정전이 발생하면 문제나 위험이 발생할 수 있기 때문입니다.

명세서

전원: 220-240VAC
전원 주파수: 50Hz
HF 시스템: 5.8GHz
정격 LED: 최대 16W-18W
대기 전력: 최대 0.5W
비상 조명 전력: 최대 3.7W (DC)
충전 전력: 최대 6W
대기 조명 전력: 1: 0%
2: 1.5W(10% 밝기)
3: 2W(20% 밝기)
4: 2.8W(30% 밝기)
배터리: 7.4V / 2000mAH 리튬 배터리(18650x2PCS)
작동 온도: -20~+55℃
연속 조명 시간: ≥180min(3.7W)
≥360분(1.8W)
(배터리 전원 공급 장치)
시간 설정: 6초 ~ 12분(조정 가능)
감지 범위: 1-7m(반경)(조정 가능)
(설치높이 : 2.5m)
조명 제어: 10LUX-일광(조정 가능)
감지 각도: 360°
광속: 900lm-1000lm
설치 높이: 2.5-4.5m(천장 설치)

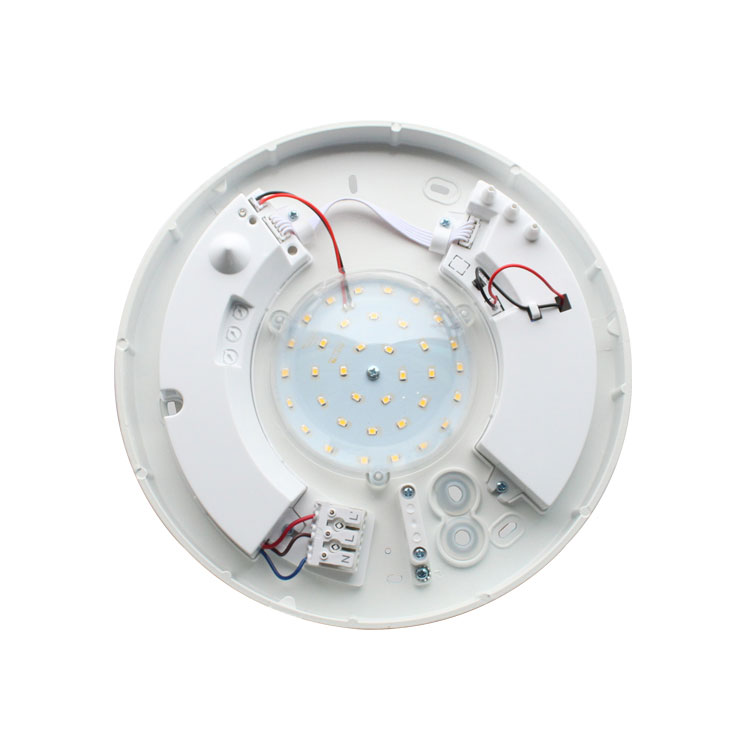

LED 수량 : 36PCS x 0.5W
LED 사양: 2835

센서 정보

기능
설정 방식: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1)감지범위 설정(감도)

감지 범위는 센서 라이트를 2.5m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 도달 거리(약 1m 반경)를 선택합니다. , 시계 방향으로 완전히 돌려 최대 도달 범위(반경 약 7m)를 선택합니다.

참고: 위의 감지 거리는 키가 1.6m~1.7m이고 중간 체형의 사람이 1.0~1.5m/초의 속도로 움직이는 경우에 얻은 것입니다. 사람의 키, 체형, 이동 속도가 변경되면 감지 거리도 변경됩니다.
다른 경우에는 조명의 감도에 특정 편차가 있습니다.

주의 사항: 본 제품을 사용할 때 감도(감지 범위)를 적절한 값으로 조정하되 최대로 조정하여 나뭇잎이나 커튼의 날림, 작은 동물 또는 전원의 간섭으로 인한 잘못된 동작을 쉽게 감지하여 발생하는 비정상적인 반응을 방지하세요. 그리드 및 전기 장비. 위에서 언급한 모든 사항은 오류 반응으로 이어집니다. 제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다. 제품 설치 시 또는 설치 전 기능 테스트 시, 센서의 지속적인 작동으로 인한 인체의 움직임을 방지하기 위해 제품 센서 영역에서 벗어나거나 움직이지 마세요.

주목!
• 상황에 따라 감지 거리에 편차가 발생합니다. 금속, 유리 등 건축물의 구조와 목조 주택이 있는 주택의 구조는 감지 거리에 따라 다릅니다.
• 설치 후 사용자가 감지 거리의 필요에 따라 유도 디버깅을 조정할 때. 설치 환경에서는 커튼이나 플랩 게이트가 펄럭이는 것을 허용하지 않으며 잘못된 동작을 유발할 수 있습니다.
• 낮과 밤을 감지하는 내장된 광 센서. 자연광 환경에 램프를 설치할 수 없으면 사진이 실패하게 됩니다. 낮에는 유도등을 사용하기 쉽고 불필요한 에너지 낭비가 발생합니다. . 너무 높은 감도를 조정하지 마십시오. 캔 감지 범위를 사용하는 한 지속됩니다. 움직이는 물체를 감지하는 데 아무런 관련이 없으면 잘못된 동작이 발생하지 않도록 하세요.

(2)시간 설정

시간 지연: 최소: 6초, 최대: 12분. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 영역 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

참고: 디버깅 시 램프에 유도등이 켜진 후 감지 영역에 움직임이 없습니다. 그렇지 않으면 램프가 꺼지지 않습니다. 인덕션 영역 모바일 타이머가 아닌 경우에만 지연 시간 조건에 맞습니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 감지된 모든 움직임은 타이머를 다시 시작하고 조명은 계속 켜져 있습니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(3)조광 설정

선택한 조명 응답 임계값은 일광 약 10LUX부터 무한정일 수 있습니다. 시계 반대 방향으로 완전히 돌리면 약 10럭스에서 황혼부터 새벽까지의 작동을 선택합니다. 시계 방향으로 완전히 돌리면 대략 낮 시간에 일광 작동을 선택합니다. 감지 영역을 조정하고 낮에 보행 테스트를 수행할 때는 손잡이를 시계 방향으로 완전히 돌려야 합니다.

환경 조명이 시스템의 설정 값을 초과하면 유도 램프가 작동하지 않습니다. 따라서 이 값은 사용자의 개인화에 따라 설정될 수 있습니다.

0% - 30% 대기 밝기 모드

주변 조명이 50럭스 미만일 때 모드를 트리거하고 유도가 없는 경우 기본적으로 대기 밝기 상태의 설정된 비율로 진입하는 사이의 시간 지연 내에서 타겟이 감지될 때까지 이 상태를 유지하고 최대 밝기 상태로 진입합니다. , 4시간 이내에 표적을 감지하지 못하면 조명이 꺼집니다.

0%-30% 대기 밝기 버튼

밝기는 버튼을 통해 0% / 10% / 20% / 0% 4가지 대기 밝기를 조정할 수 있으며, 기본 대기 밝기는 0%이며, 처음으로 대기 밝기 10%를 입력할 때마다 대기 밝기를 순차적으로 누를 때마다 , 대기 밝기를 0%로 복원한 후 대기 밝기를 30%로 다시 복원하는 것은 법칙에 따릅니다.

표시 기능

빨간색 표시기 —— AC 전원 표시기: AC 전원에 연결되면 표시등이 켜집니다.
주황색 표시기 - 충전 표시기 : 충전 중에는 표시등이 켜지고 완충되면 꺼집니다.
녹색 표시기 —— 완전 충전 표시기: 배터리가 가득 차면 표시등이 켜집니다.
오류 지침: 충전 표시기가 계속 켜져 있습니다. 완전 충전 표시등이 깜박입니다. 즉, 배터리가 없거나 배터리가 고장난 것입니다.

비상 모드 밝기 선택 스위치: 스위치를 통해 비상 모드에서 램프의 밝기를 선택할 수 있으며, 일반 밝기에서는 3시간 동안 예비 배터리를 지속 공급하고, 낮은 밝기에서는 백업 배터리를 6시간 이상 지속 가능한 전원 공급이 가능합니다.

설치

1. 어린이의 손이 닿지 않는 곳에 보관하십시오.
2. 고온다습한 장소 및 움직이는 물체의 설치를 피해주세요.
3. 해당 위치에 도달할 자연광을 선택하고 자연광을 감지하는 광학 센서 시스템을 만들어 조명 제어 시스템이 정상적인 작동 조건에 있는지 확인합니다.
4. 전원 공급 후 종료를 확인한 후 설치하세요.
5. 감도가 최대로 전달되지 않을 때 테스트 감지 기능을 설치하십시오. 인간 활동의 범위가 자동 유도를 충족하는 한

결함과 해결책

1. 설치한 날에는 제어 전위차계를 주간 위치로 가져와야 합니다(예: 야간 모드에서 또는 개인 습관에 따라 조명 제어의 LUX 값을 조정하려면).
2. 램프가 고장난 경우 전문적인 검사가 필요합니다.

● 설치 전문업체에 확인하시기 바랍니다.
● 안전을 위해 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 부적절한 작동으로 인한 손실은 제조사에서 책임을 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품에는 특정 문제가 발생할 수 있는 효과가 없게 될 가능성이 있습니다.
디자인할 때 중복된 디자인에 주의를 기울였으며 문제가 발생하지 않도록 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
