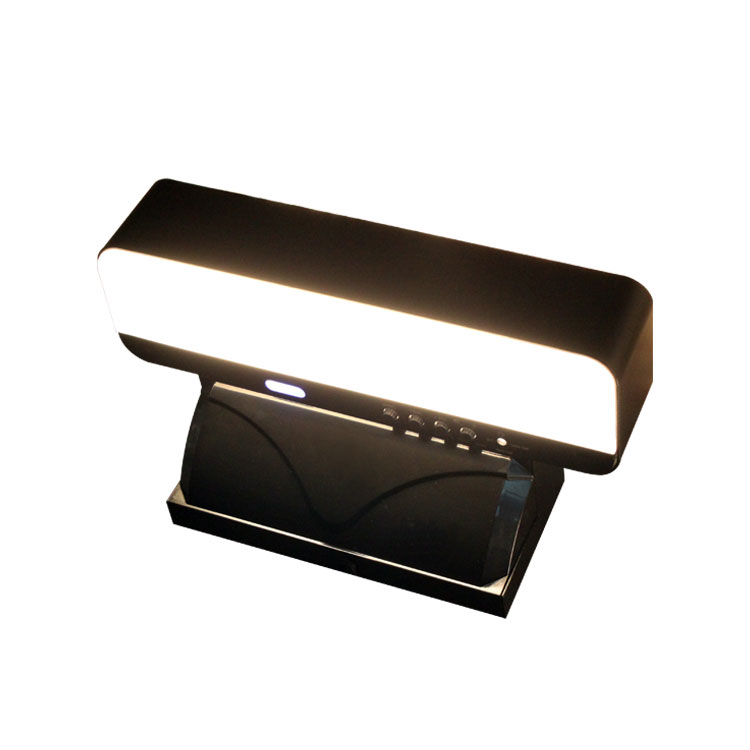

HF 모션 센서가 탑재된 벽 조명

마이크로파 센서 조명  PD-LED131

제품 크기

요약

지능형 벽면 설치 시리즈 LED 마이크로파 유도등, 추가 정전 대기 배터리 전원 공급 장치 조명 기능의 새로운 개념 디자인입니다. 조명 부분은 시립 전원 공급 장치와 대기 배터리 전원 공급 장치의 이중 시스템에 의해 자동으로 관리됩니다. 전력 네트워크의 전원 공급이 중단되면 시스템의 자체 제공 배터리가 자동으로 후속 전원 공급을 맡아 무전극 램프 시스템에 5W 전력을 제공합니다. 대기 배터리의 전원 공급은 1시간 이상 지속될 수 있으며 고객의 요구에 따라 조정될 수도 있습니다. 하지만 대기 배터리 보관 기간은 밝기에 반비례합니다. 이 제품은 복도, 화장실, 엘리베이터 입구 및 기타 에너지 절약 응용 공간에서 널리 사용할 수 있습니다.

이 제품은 두 가지 구성으로 제공됩니다. 비상 관리를 위한 듀얼 AC/DC 시스템을 갖춘 유도 램프; 하나는 비상 기능이 없는 스마트 센서 램프입니다. 고객은 필요에 따라 구성을 선택할 수 있습니다. 대부분의 상황에서는 비상등을 선택해야 합니다. 조명 없이 가끔 정전이 발생하면 많은 문제가 발생할 수 있으며 심지어 위험할 수도 있으므로 비상등이 포함된 제품이 현명한 선택입니다.

제품의 외피는 알루미늄 합금 본체, 반투명 베이킹 공정을 채택하고 기타 부품은 PC 자외선 방지 엔지니어링 플라스틱을 채택하여 제품의 수명을 크게 향상시킵니다.

명세서

전원: 220-240VAC, 50/60Hz
정격 LED: 최대 8W/16W(AC) 최대 5W(DC)
충전 전력: 최대 5W
HF 시스템: 5.8GHz
배터리: 3.7V / 1800mAH 리튬 배터리(18650)
연속 조명 시간: ≥60min
전송 전력: <0.2mW
감지 각도: 180°
시간 설정: 10초 ~ 12분(조정 가능)
감지 범위(22℃): 1-5m(반경)(조정 가능)
조명 제어: <10-2000LUX(조정 가능)
설치 높이: 1.5-3m
LED 수량 : 72PCS(2835)
작동 온도: -20~+55℃
작동 온도: -10 - +40°C
프로브 이동 속도: 0.6-1.5m/s
상대 습도: <93%RH
정적 전력 소비:<0.5W

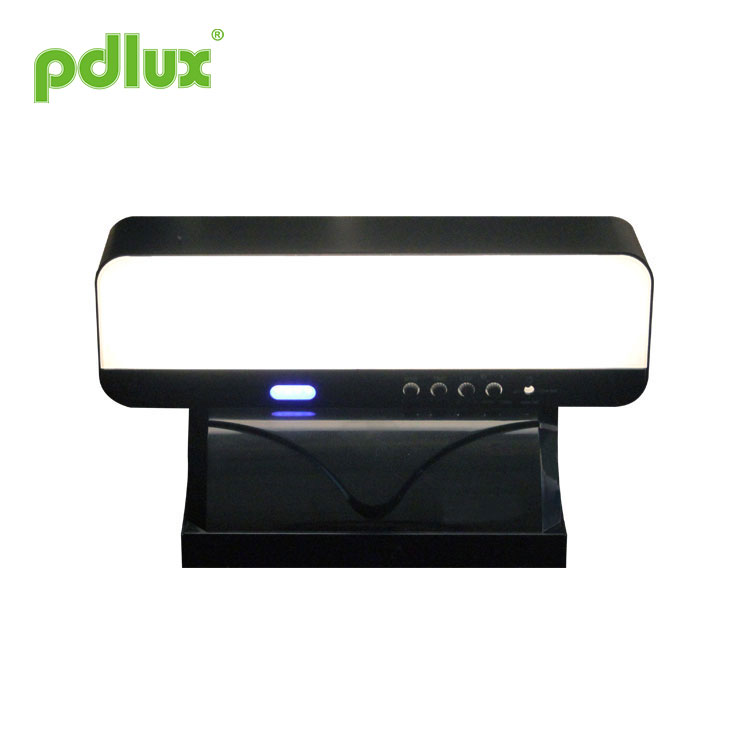

각 부분의 명칭

유도정보

매개변수 설정 방법: 전위차계

다음 설정은 요구사항을 충족하기 위해 여러 가지 조정이 필요할 수 있습니다.

(3)감지거리 설정(감도)

감지 범위는 센서 조명을 3m 높이에 장착한 후 지면에 생성되는 대략 원형 감지 영역의 반경을 설명하는 데 사용되는 용어입니다. 도달 범위 컨트롤을 시계 반대 방향으로 완전히 돌려 최소 도달 거리(약 1m 반경)를 선택합니다. 시계 방향으로 완전히 돌려 최대 도달 범위(반경 약 5m)를 선택합니다.

참고: 이 감지 범위 값은 키가 1.6~1.7미터, 중간 체격이고 걷는 속도가 1.0~1.5미터/초인 사람의 신체로 측정됩니다. 인체의 키, 모양, 보행 속도가 변경되면 감지 거리도 변경됩니다.

주의 사항: 제품을 사용할 때 제품 감도를 적절한 위치로 조정하십시오. 제품 감도를 최대로 조정하지 마십시오. 바람이 시작되는 커튼, 나뭇잎, 작은 동물, 전력망 및 전기 장비로 인한 부적절한 작동을 방지하십시오. 제품이 제대로 작동하지 않을 수 있습니다. 제품이 제대로 작동하지 않는 것으로 확인되면 사용자는 테스트를 수행하기 전에 민감도를 적절하게 낮추어 볼 수 있습니다. 제품 설치 전이나 설치 도중 기능 테스트를 수행하는 경우 작업자는 사람의 움직임으로 인해 센서가 계속 작동하는 것을 방지하기 위해 제품 센서 영역을 벗어나서 돌아다니지 않아야 합니다.

친절한 알림: 두 개 이상의 제품 설치 거리는 4미터 이상이어야 합니다. 그렇지 않으면 상호 간섭이 발생하여 오작동이 발생할 수 있습니다.

(3) 지연 설정

10초(아래쪽 시계 반대 방향) ~ 12분(아래쪽 시계 방향) 범위에서 설정할 수 있으며 종료 조명 값이 시계 방향이 되는 날 정도가 되기 전에 움직이는 신호가 감지되면 타이밍이 다시 시작됩니다. 스핀은 결국이다.

참고: 표시등이 꺼진 후 다시 감지되려면 거의 2초 정도 기다려야 합니다. 조명은 다음과 같은 경우에만 켜집니다.
이 시간이 끝나면 신호가 감지됩니다.

지연 조정의 올바른 사용: 센서가 사람의 움직임을 감지한 후 조명이 켜진 후 자동으로 꺼질 때까지의 지연 시간을 조정하는 데 사용됩니다. 사용자는 실제 수요에 따라 조정할 수 있습니다. 마이크로파 인덕션 제품의 연속 인덕션 기능으로 인해 시스템은 지연 시간이 끝나기 전에 모든 센서의 타이밍을 다시 시작하며 사람이 감지 범위 내에서 움직이는 한 조명이 꺼지지 않습니다. 따라서 사용자는 에너지 절약을 달성하기 위해 지연 시간을 줄이는 것이 좋습니다.

(3)조광 설정

작업 조명 값은 <10~2000LUX 범위로 조정할 수 있습니다.
작동 조도 값은 시계 반대 방향으로 아래쪽으로 회전할 때 약 10LUX, 시계 방향으로 아래쪽으로 회전할 때 약 2000LUX입니다. 감지 영역을 테스트하거나 조정하기 위해 낮에 걸을 때 이 손잡이를 시계 방향으로 아래쪽으로 돌려야 합니다.

% 밝기 종료 시간: 0으로 조정되면 반 밝기가 없으며 유도 램프가 완전히 꺼집니다. 반대로 유도 지연은 % 밝기로 유지되며 지연은 실제 전위차계 위치에 따라 결정됩니다.

참고: % 밝기 종료는 시간 종료와 조명 제어 종료로 구분됩니다. 조명 제어 장치가 100Lux를 초과하면 반밝음 장치가 자동으로 에너지 절약 모드를 종료합니다.

참고: 5개의 기능 손잡이를 조정할 때 5개의 손잡이가 구성 요소에 직접 장착되어 있으므로 너무 많은 힘을 가하지 마십시오. 시작점을 끝점으로 조정할 때 내부에 작은 제한 장치가 있습니다. 작동 중에 너무 많은 힘을 가하면 제한 장치가 손상되어 방해 없이 360° 회전하게 됩니다. 조정 한계는 230°이므로 주의하시기 바랍니다.

배터리 전압 표시기

이는 25%, 50%, 75%, 100%의 4가지 수준으로 구분됩니다.
충전이 진행되는 동안 표시등이 깜박입니다.

가득 차면 표시기가 모두 켜집니다.
방전 시 배터리 전압이 떨어지면서 표시등이 하나씩 꺼집니다. 25% 전압 표시기가 깜박이기 시작하면 배터리가 곧 소진된다는 의미입니다.
이 제품의 표시등이 완전히 켜져 있으면 충전할 필요가 없으며, 밝기가 %이고 완전히 꺼진 경우에만 충전해야 합니다.

단일 섹션으로 18650 리튬 배터리를 교체할 수 있습니다.

참고: 배터리를 설치할 때 양극과 음극이 라벨과 일치하는지 확인하세요.

연결

설치는 제공된 배선 다이어그램을 기반으로 합니다.
N L - 전력
- 지면

설치

(1) 전원을 끕니다.
(2) 설치하기 전에 상단 커버를 열고 베이스를 제거하세요.
(3) 배선 표시에 따라 전원 코드를 단자에 연결합니다.
(4) 그림 1에 따라 선택한 위치에 하단 커버를 설치합니다.
(5) 램프 본체를 베이스에 고정하고 상단 커버를 설치합니다.

1. 어린이의 손이 닿지 않는 곳에 보관하십시오.
2. 화기/고온/습한 장소를 피해 설치하세요.
3. 전원 코드 접근을 차단할 때 확인하시기 바랍니다.

설치 주의

1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.

3. 직렬 LED가 손상된 경우 동일한 정격 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.

● 전문 설치를 통해 확인하시기 바랍니다.

본 제품 프로그래밍 내용에 대한 본 매뉴얼은 업데이트가 있을 경우 공지되지 않습니다.
사용 설명서의 내용은 회사의 허가 없이 다른 목적으로 복제하는 것을 엄격히 금지합니다.
