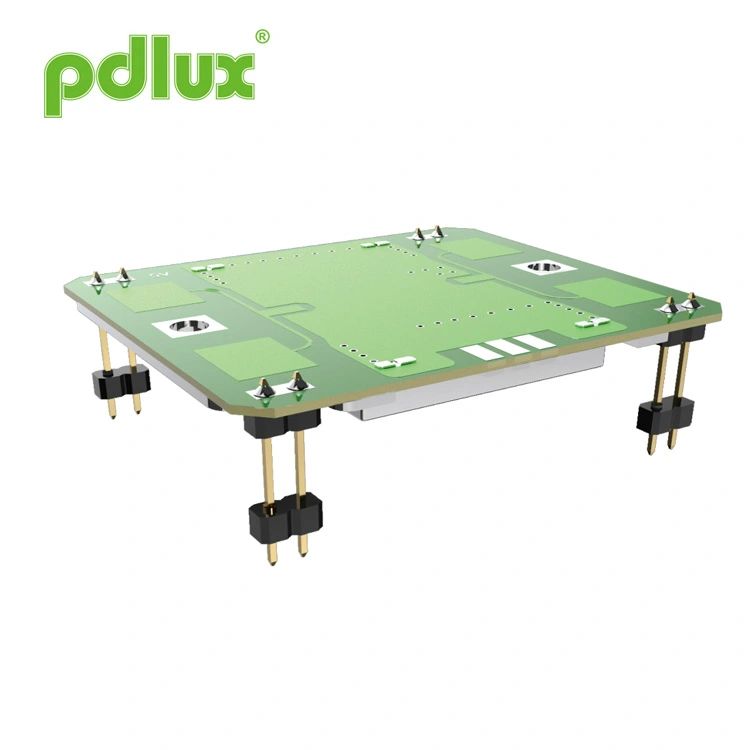

10.587GHz 보안 마이크로파 레이더 센서 모듈
Pdlux는 X-밴드(10.525-10.687GHz, 지역별로 주파수 사용자 정의 가능)에서 작동하는 10.587GHz 보안 마이크로파 레이더 센서 모듈의 전담 공급업체입니다. 패치 안테나, DRO, 낮은 전류 소모 및 컴팩트한 크기를 특징으로 하는 이 제품은 유연한 장착을 위한 광각(H 평면) 및 협각(E 평면) 감지 기능을 모두 제공합니다. PWM 모드를 통해 전력 소비를 더욱 줄일 수 있습니다. RoHS를 준수하며 보안 시스템, 자동문, 모션 조명, IoT 및 속도 센서에 적합합니다.
모델:PD-V9H
문의 보내기
PD-V9H
- 주파수 설정 : 10.587GHz ±10M
- 패치 안테나 포함
- DRO: 유전체 공진기 Oscilato
- 낮은 DC 전류 드레인
- 작은 크기
- RoHS 준수
| 목 | 명세서 | |
| 주파수 설정 | 10.587GHz ±10M | |
| 상태 | Ta = +25C, Vin = +5VDC | |
| 작동 전압 | +5.0 ± 0.5VDC | |
| 작동 전류 | <32mA(일반) | |
| 출력 전력 | 20mW(13dBm) E.I.R.P. 일반. | |
| 주파수 안정성 | 최대 ±5MHz (Ta: -30 ~ +55C) | |
| 반사 손실 감도 | -90dBc(일반) | |
| 2차 고조파 방출 | -40dBm 범위 | |

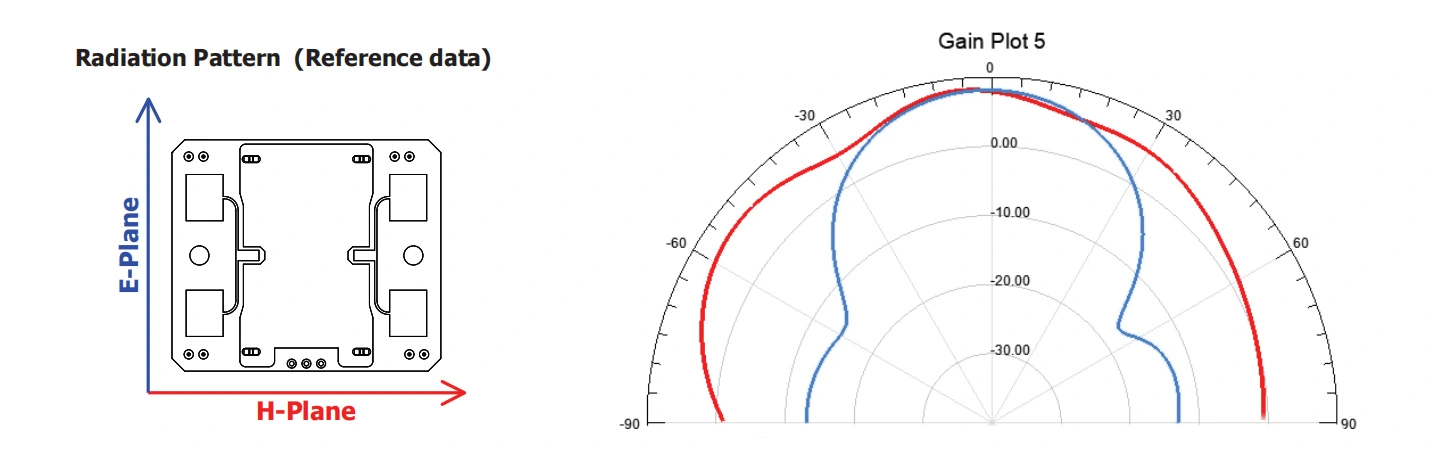

| 안테나 빔폭(-3dB) | E-비행기 | 36도 공칭. (이론적 전체 각도 72도) |
| H-비행기 | 72도 명목상. (이론적 전체 각도 144도) | |
| RF 인터페이스 | 패치 안테나 | |
| 온도 범위 | -30 ~ +55C(표준 사용 범위), -40 ~ +80C(최대 사용 범위) | |
| 규정 준수 규정 | -30 ETS 300 440 | |
PD-V9 시리즈 밝기 센서는 X-밴드에서 작동합니다. 작동 주파수는 10.525GHz ~ 10.525GHz의 주파수 범위에 있습니다.
10.687GHz. 사용자는 해당 국가의 주파수 규정에 따라 맞춤화된 구매를 해야 합니다.
위치하고 있습니다. 예를 들어 10.525GHz, 10.587GHz, 10.687GHz입니다. PD-V9 시리즈 센서는 보안 및 감시에 널리 사용됩니다.
응용 제품, 자동문 센서, 모바일 감지 조명, IoT 센서, 속도 센서, 다양한 모바일 센서
제품.
센서에는 H-Plane 큰 각도 감지 기능과 Eplan 작은 각도 감지 기능이 있습니다. 사용자는 다음과 같이 다양한 각도로 센서를 고정할 수 있습니다.
사용 중에 필요합니다. 사용자가 센서의 작동 전류를 최대한 낮추기를 원하는 경우 전원 공급 모드를 설정할 수 있습니다.
센서를 PWM(듀티 사이클) 모드로 전환하면 작동 전류를 효과적으로 줄일 수 있습니다.
사용자가 원래 센서를 사용하거나 직접 교체하는 동안 다음과 같은 문제가 발생하는 경우.
1. 처음 사용:
PD-V9 시리즈 센서를 처음 사용할 때 감도가 높거나 감도가 부족한 경우 다음을 수행해야 합니다.
먼저 증폭 회로의 게인 설정 상태를 확인하십시오. 그리고 MCU가 신호를 처리하는 데 사용하는 계산 방법이 무엇인지 여부
적절하다. 일반적으로 해결책을 찾는 것은 쉽습니다.
2. 이전에 사용한 센서를 직접 교체할 때 발생할 수 있는 문제:
기존에 사용하던 센서를 직접 교체할 경우 고감도, 저감도 문제가 발생할 수도 있습니다.
쉽게 해결되었습니다. 단순히 증폭 회로를 높이거나 증폭 회로의 이득을 낮추는 것만으로도 충분합니다. 그럴 필요는 없어
MCU의 신호 처리 알고리즘을 고려하십시오.
초보자가 사용할 때 필요할 수 있는 도움말:
PD-V9 시리즈 센서를 사용하는 동안 문제가 발생하여 도움이 필요한 경우. 이메일을 통해 문의하실 수 있습니다. 일반적으로 답변을 얻을 수 있습니다.
제품 소개:
제품 소개는 필요한 경우 언제든지 PDLUX에 의해 수정 및 개선될 수 있습니다. 반드시 모든 사람에게 시기적절하게 알림이 전달되는 것은 아닙니다.
