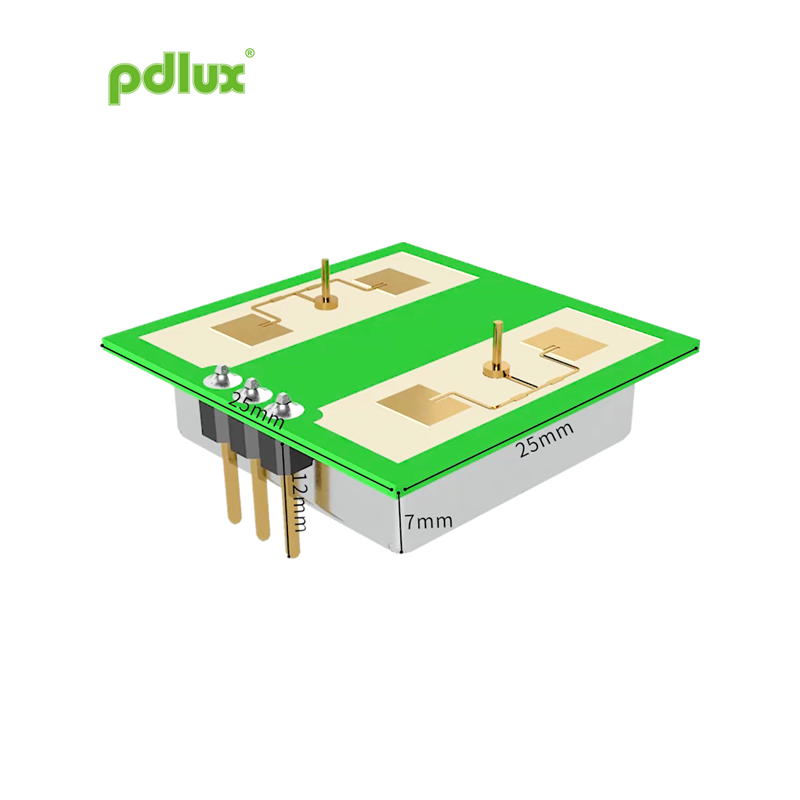

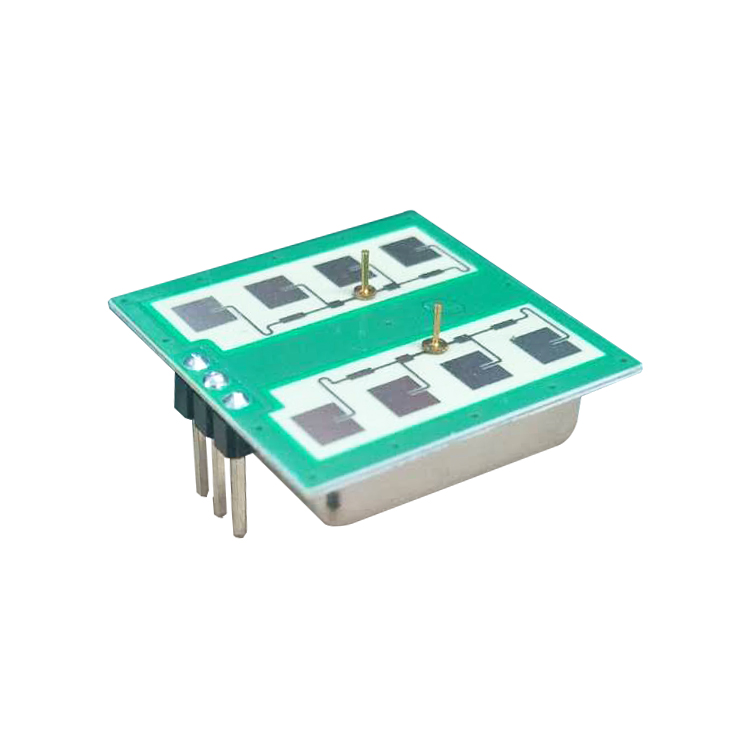

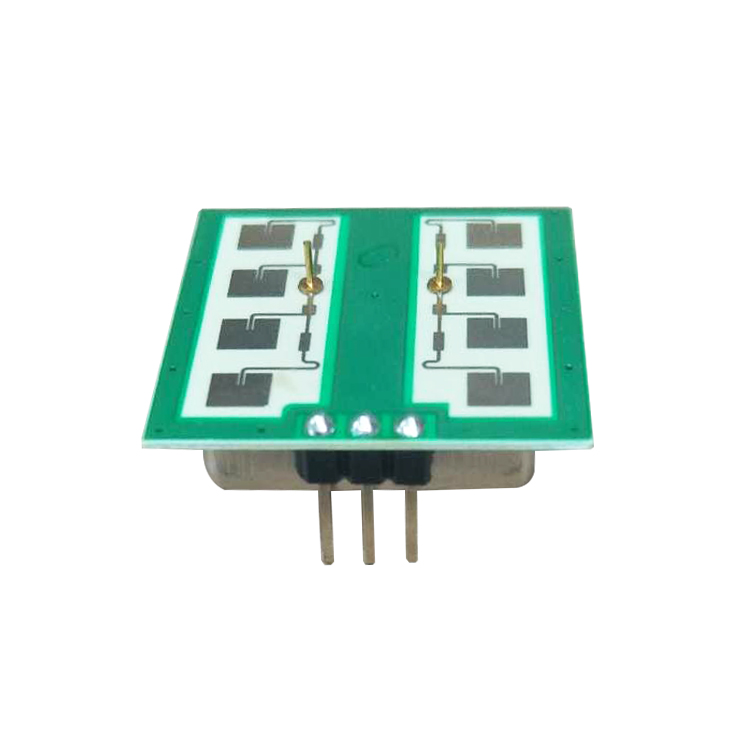

24.125GHz 마이크로파 침입 탐지기

24.125GHz 마이크로파 침입 탐지기는 K-대역 Bi-Static 도플러 송수신기 모듈입니다. CRO(공진기 발진기)가 내장되어 있습니다. 이 모듈 V21은 벽 장착에 적합한 평면 안테나를 채택합니다. 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다.

모델:PD-V21

문의 보내기

24.125GHz 마이크로파 침입 탐지기

24.125GHz 마이크로파 침입 탐지기 적용
● 지능형 스위치
● 벽걸이 스위치
● 침입자 감지

24.125GHz 마이크로파 침입 탐지기는 K-밴드 Bi-Static 도플러 트랜시버 모듈입니다. CRO(공진기 발진기)가 내장되어 있습니다. 이 모듈 V21은 벽 장착에 적합한 평면 안테나를 채택합니다. 전면 신호 수신 능력을 향상시키고 측면 사각지대를 줄일 수 있습니다. 성능은 시중의 센서보다 낫습니다.

이 모듈은 자동 조명 스위치의 점유 센서에 이상적으로 적합합니다. 또한 천장 장착형 침입 탐지기에도 사용할 수 있습니다.

EN 300440-V2.1.1、EN 62479:2010 RED 지침에 따름 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321에 따름, ROHS 지침 - 2011/65/EU REACH 지침에 따름 - 1907/2006/EC

매개변수	노트	최소	일반	맥스	단위
전원 전압	Vcc	3.0	5.0	5.25	V
현재 소비	ICC	20	35	38	엄마
작동 모드	PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다.
펄스 폭	T펄스	10			μs
작동 온도	맨 위	-30~+85+100(최대)			℃
보관 온도	쯧쯧	-10		+60	℃
안정된 시간		<5			μ초
주파수 설정	f	24.000	24.125	24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기	<2.0	<2.5	<3.0	밀리와트
보관 주변 습도	45%~65%				RH

경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃 및 MCU의 임계값과 관련됩니다.

참고 1: 방사성 방출은 FCC 규정을 충족하도록 설계되었습니다.
참고 2: 수신 신호 강도(RSS)는 총 1방향 경로 손실 70dB에서 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고 4: 펄스 작동
