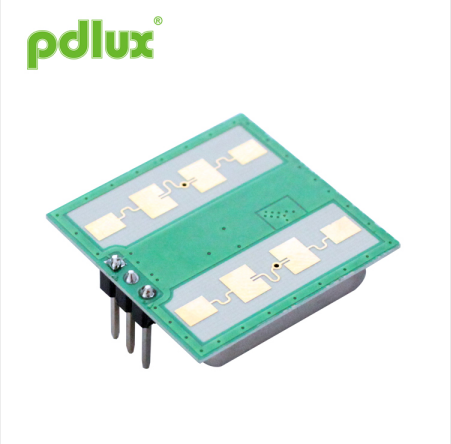

24GHz 도플러 레이더 속도 센서
24GHz 도플러 레이더 속도 센서는 K-밴드 도플러 트랜시버 모듈입니다. 이것은 송신과 수신이 잘 일치하는 레이아웃을 개발한 자체 설계의 평면 안테나입니다.
모델:PD-V11H
문의 보내기
24GHz 도플러 레이더 속도 센서
|
애플리케이션
|
24GHz 도플러 레이더 속도 센서는 K-밴드 도플러 트랜시버 모듈입니다. 이것은 송신과 수신이 잘 일치하는 레이아웃을 개발한 자체 설계의 평면 안테나입니다.
내부 레이아웃을 다시 계산하고 재배치하여 더욱 의미 있게 만들었습니다. 센서의 주 주파수를 더욱 안정적으로 만드십시오. 이는 더 넓은 범위의 주변 온도에 대한 당사의 디자인 특허입니다.
V11-H는 노이즈가 적고 분해능이 높으며 감도가 높습니다. 정전기 방지 기능이 내장되어 있습니다. 기존의 유사한 제품과 비교하여 성능이 더 안정적이고 신뢰할 수 있습니다.
V11-M과 V11-L은 사용자의 요구에 맞게 맞춤 설정할 수 있는 서로 다른 감도입니다.
이 센서 모듈 시리즈는 자동 조명에 이상적입니다. 보안 도메인 행위 침입 탐지 센서. EN 300440-V2.1.1、EN 62479:2010 RED 지침에 따름 - 2014/53/EU FCC 파트 15.249에 따름 EN 62321에 따름, ROHS 지침 - 2011/65/EU REACH 지침에 따름 - 1907/2006/EC |
|
매개변수 |
노트 |
최소 |
일반 |
맥스 |
단위 |
|
전원 전압 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
현재 소비 |
ICC |
20 |
35 |
38 |
엄마 |
|
작동 모드 |
PW로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다. |
||||
|
펄스 반복 주파수 |
1-10 |
KHz |
|||
|
작동 온도 |
맨 위 |
-30~+85+100(최대) |
℃ |
||
|
보관온도 |
쯧쯧 |
-10 |
+60 |
℃ |
|
|
안정된 시간 |
|
<5 |
μ초 |
||
|
주파수 설정 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
방사 전력(EIRP) |
입을 삐죽 내밀기 |
<2.0 |
<2.5 |
<3.0 |
밀리와트 |
|
펄스 폭 |
>3μ초 |
||||
|
보관 주위 습도 |
45%~65% |
RH |
|||
참고 1: 방사성 방출은 FCC 규정을 충족하도록 설계되었습니다.
참고2: RSS(수신 신호 강도)는 총 70dB의 단방향 경로 손실로 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고 4: 펄스 작동
