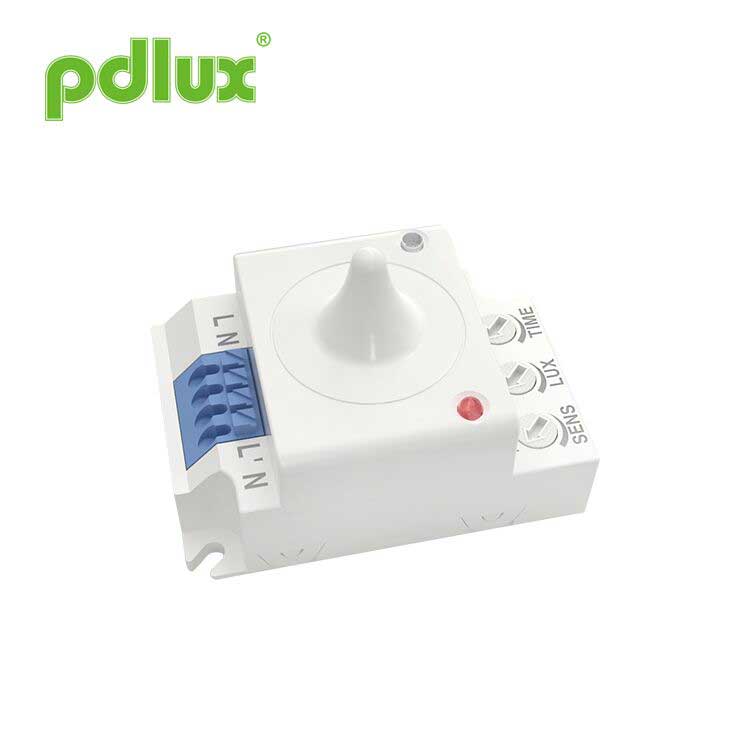

5.8GHz CW 마이크로파 센서
5.8GHz CW 마이크로파 센서 PD-MV1029A는 360° 감지 범위와 5.8GHz 작동 주파수를 갖춘 디지털 마이크로파 감지 스위치입니다. 신호를 송수신하기 위해 도플러 원리를 적용하고 제어 센터는 MCU(마이크로 제어 장치)를 사용하여 전력 네트워크 사인파의 영점을 정확하게 계산하고 영점에서 전환하여 충격 저항을 향상시키고 고장을 크게 줄입니다. 비율.
모델:PD-MV1029A
문의 보내기
요약
5.8GHz CW 마이크로파 센서 PD-MV1029A는 감지 기능이 있는 디지털 마이크로파 감지 스위치입니다. 360° 범위 및 5.8GHz 작동 주파수. 응용 프로그램 신호를 송수신하기 위해 도플러 원리를 사용하며 관제센터에서는 MCU(마이크로 제어 장치)는 전력의 영점을 정확하게 계산합니다. 네트워크 사인파 및 영점 전환으로 영향 개선 저항은 실패율을 크게 줄입니다. 절묘한 외관과 조밀한 구조, 그것은 짐에 독립적으로 연결될 수 있습니다, 또는 그것은 할 수 있습니다 램프 내부와 같은 비금속 하우징 및 기타 용도로 사용됩니다. 전기 제품. 통로, 화장실, 엘리베이터 등에 널리 사용됩니다. 안전 보호 또는 에너지 절약을 위한 가정 또는 기타 공공 장소. 그것은 당신의 스마트한 삶을 위한 완벽한 선택
명세서
| 전원 | 100-240VAC,50Hz |
| 정격부하 | 최대 1000W(220-240VAC) 최대 400W(100-130VAC) |
| HF 시스템 | 5.8GHz(중심 주파수) CW 전파, ISM 대역 |
| 감지 범위 | 3-9m(반경)(조정 가능) |
| 시간 설정 | 8초~10분(조정 가능) |
| 조명 제어 | 10-300LUX~ 주간(조정 가능) |
| 감지 각도 | 360°(천장 설치) |
| 설치 높이 | 2.5~3.5m |
| 대기전력 소모 | <0.5W |
| 작동 온도 | -15°C~+70°C |
| 작동 습도 | <95%RH |
| 센서 동작 속도 | 0.6m/s -1.5m/s |
| 설치 앉아 | 실내, 천장 장착(필요에 따라 벽 장착) IP20 |
센서 정보
기능
설정 방식: 전위차계요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.
LED 표시기:
(1) 전위차계 조정을 수행하면 LED 표시등이 켜집니다.
(2) 전위차계 조정을 수행할 때 조정이 완료된 후 1초 동안 LED 표시등이 두 번 깜박인 후 꺼지면 시스템은 조정에 대한 정확한 기능을 기억하고 자동 계산합니다.
주의하세요!
시스템이 조정된 위치에 따라 지속적으로 계산하므로 회전할 때 전위차계를 천천히 유지하십시오. 너무 빠르면 최적의 위치를 잃을 수 있습니다!
-
(1)감지범위 설정(감도)
감지 범위는 물체의 반경을 설명하는 데 사용되는 용어입니다. 에 설치될 때 지상에 대략 원형 주물 높이 2.5m. 시계 반대 방향으로 완전히 돌리는 것이 최소입니다. 거리는 시계 방향으로 완전히 회전하는 것이 최대입니다. 사람의 키가 크면 그림 및 이동 속도 변경, 감지도 즉, 속도가 높을수록 길이가 짧아집니다. 감지 거리.
참고: 사용자가 사용하는 경우 제품의 감도를 제품의 감도에 맞게 조정하십시오. 사용해야 할 적절한 위치에 있으며 감도를 조정하지 마십시오. 바람으로 인한 오작동을 방지하기 위해 제품을 최대로 커튼, 나무, 동물, 전력망 및 전기 장비 불기 과도한 감도로 인한 일반적인 시작 간섭으로 인해 발생합니다. 그럴 때 제품 사용 중 일반적인 오작동이 있음을 발견한 경우, 사용자는 다음과 같은 조치를 취할 수 있습니다. 민감도를 적절하게 줄여서 개선되는지 테스트해 보십시오. -
(2)조광 설정
작동 조도 값은 범위에서 조정될 수 있습니다 10-300LUX~ 주간, 유도를 제어하도록 설정됨 환경 조명 시작 제어 임계값, 시계 반대 방향 끝까지 회전하면 작업 조도 값은 약 10럭스; 시계 방향으로 반으로 회전하여 선택 가능 10-300LUX 범위; 계속해서 끝까지 회전합니다. 작업 조도 값은 주간입니다(24 작은 것은 조도의 영향을 받지 않습니다). 감지 영역을 테스트하거나 조정할 때 낮에는 이 손잡이를 시계 방향으로 끝까지 돌려야 합니다. 주변 조명이 아무리 밝아도 시스템은 감지 상태에 있습니다. 그리고 인덕션.
-
(3)시간 설정
감지된 대상이 움직이면 감지 출력이 트리거되고 대상이 움직이지 않으면 시스템이 작동합니다. 종료에 따라 자동으로 출력을 끄십시오. 지연 시간 설정(시간 설정: "-"를 가리키는 화살표 최소값은 8초; "+"를 가리키는 화살표는 최대 10분입니다). 유도 출력 과정에서 효과적인 움직임 유효 감지 영역에서 정보가 다시 감지되고 설정된 지연이 새로 고쳐집니다. 시스템 출력이 끝난 후 4초 동안 기다리십시오. 다시 감지하기 전에 꺼졌습니다.
연결선 다이어그램
N, L에 전원을 연결합니다. N, L'을 부하와 연결합니다.
응용
전자레인지는 유리, 플라스틱, 세라믹, 목재 제품에 침투할 수 있으므로 유리, 플라스틱, 세라믹, 목재 등 특정 두께에 설치 가능 그리고 다른 비금속 표면. 예를 들어 비금속 램프에 적용 올바른 배선 다이어그램을 따르는 한 갓 램프 제품 연결하면 일반 램프를 자동 인덕션으로 쉽게 변환할 수 있습니다. 램프.
실제 사용을 위한 다양한 옵션이 있습니다. 하나 이상을 배치할 수도 있습니다. PD-MV1029A는 천장이나 바닥 내부에 직접 설치하여 통로를 제어할 수 있습니다. 따뜻한 알림: 둘 이상의 설치 거리 제품은 4미터 이상이어야 합니다. 그렇지 않으면 상호 원인이 됩니다. 간섭으로 인해 오작동이 발생합니다.
| 잘못 | 실패 원인 | 해결책 |
| 로드가 작동하지 않습니다. | 조명 조명이 잘못 설정되었습니다. | 부하 설정을 조정합니다. |
| 부하가 파손되었습니다. | 부하를 변경하십시오. | |
| 전원이 꺼져 있습니다. | 전원을 켜십시오. | |
| 부하는 항상 작동합니다. | 감지 영역에 연속적인 신호가 있습니다. | 설정을 확인하세요. 감지 영역. |
| 부하가 있을 때 작동합니다. 모션 신호가 감지되지 않았습니다. | 램프가 제대로 설치되지 않아 센서가 작동하지 않습니다. 신뢰할 수 있는 신호를 감지합니다. | 설치 장소를 다시 조정하세요. |
| 움직임 신호가 센서에 의해 감지됩니다(움직임 벽 뒤, 작은 물체의 움직임 등) | 설정을 확인하세요. 감지 영역. | |
| 로드가 작동하지 않는 경우 모션 신호가 감지되었습니다. | 모션 속도가 너무 빠르거나 정의된 감지 면적이 너무 작습니다. | 설정을 확인하세요. 감지 영역. |
다음 상황에서는 오류 반응이 발생합니다.
1. 흔들리는 물체에 설치하면 오류 반응이 발생합니다.
2, 바람에 흔들리는 커튼은 오류 반응으로 이어질 것입니다. 다음을 선택하세요. 설치하기에 적합한 장소.
3、교통량이 많은 곳에 설치하면 오류 반응이 발생할 수 있습니다.
4、근처의 일부 장비에서 발생하는 스파크는 오류 반응으로 이어질 수 있습니다.
다음 상황에서는 오류 반응이 발생합니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 안전을 위해 전원을 차단한 후 설치 및 제거하시기 바랍니다. 운영.
● 부적절한 작동으로 인한 손실은 제조업체에서 책임지지 않습니다. 어떤 책임이라도 지겠습니다.
본 매뉴얼은 본 제품의 현재 컨텐츠 프로그래밍을 위한 것입니다. 예고 없이 제조업체에 변경 및 수정을 가할 수 있습니다! 어떠한 경우에도 사용 설명서의 내용을 복사하는 것은 엄격히 금지되어 있습니다. 회사의 허가 없이 다른 목적으로 사용하는 행위.
