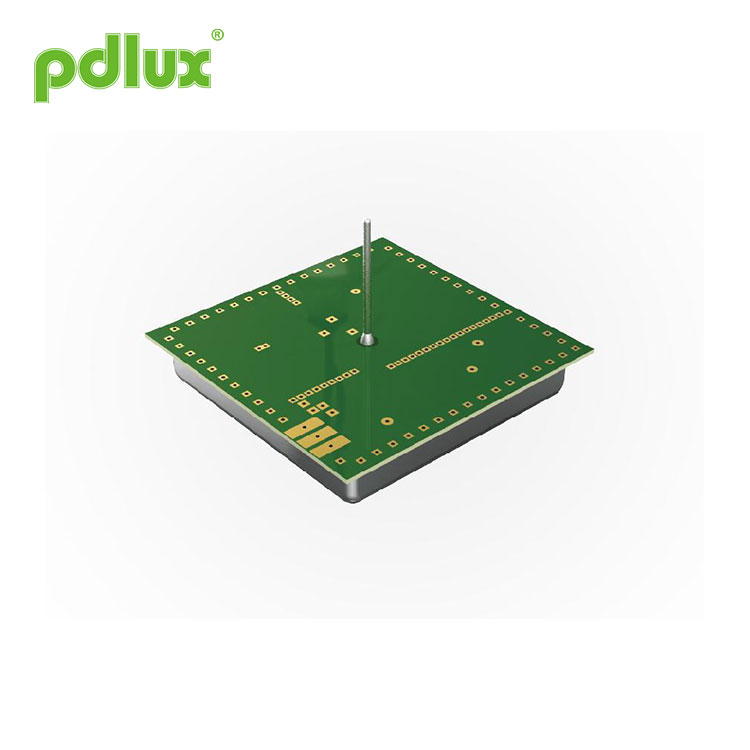

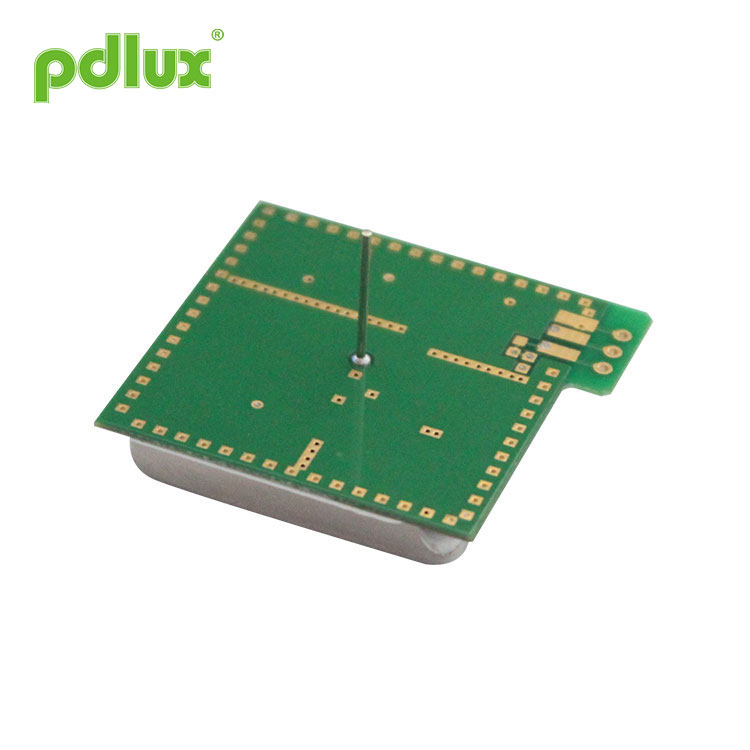

PDLUX PD-V1 천장 설치 5.8GHz 마이크로파 센서 모듈
PDLUX PD-V1 천장 설치 5.8GHz 마이크로파 센서 모듈은 C-Band Bi-Static Doppler 트랜시버 모듈입니다. 내장형 공진기 발진기 (CRO)입니다.이 모듈은 내장 증폭기 회로를 사용하여 직접 출력합니다. 증폭 신호는 외부 증폭기 회로를 저장하고 신호 처리를 단순화하며 컨트롤러와의 연결을 더 쉽게 만듭니다.
모델:PDLUX PD-V1
문의 보내기
PDLUX PD-V1 천장 설치 5.8GHz 마이크로파 센서 모듈 is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 천장 설치 5.8GHz 마이크로파 센서 모듈 is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 천장 설치 5.8GHz 마이크로파 센서 모듈
â— 지능형 스위치
â— 낮은 무선 전력 출력 |
EN 300440-V2.1.1ã € EN 62479：2010, RED 지침 -2014 / 53 / eu에 따름 FCC Part 15.249에 따름 EN 62321, ROHS 지침 -2011 / 65 / eu에 따름 REACH 지침 -1907 / 2006 / ec에 따름 |
|
안테나 빔 패턴 (전 방향성)
|
제품 크기
|
| 매개 변수 | 메모 | 최소 | Typ | 최대 | 단위 | ||||
| 주파수 설정 | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| 방사 전력 (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| 정착 시간 |
|
5 |
|
10 | mS | ||||
| 수신 된 신호 강도 | 2 | 150 | 200 | 300 | μVp-p | ||||
| 소음 | 3 | 100 | 150 | 200 | mVrms | ||||
| 전원 전압 |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| 현재 소비 |
|
18 | 20 | 25 | 엄마 | ||||
| 펄스 반복 주파수 | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| 펄스 폭 | 4 | 15 | 50 | 70 | ¼ 초 | ||||
| 작동 온도 |
|
-15 | 22 | 75 | ℃ | ||||
| 무게 |
|
6.0 | 6.5 | 7.0 | g | ||||
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
Note2:The 수신 된 신호 강도(RSS) is measured at the total 1 Ways path loss of 36dB.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
