PDLUX PD-V6 자동 라이트 스위치 5.8GHz 모션 센서 레이더 감지기 모듈

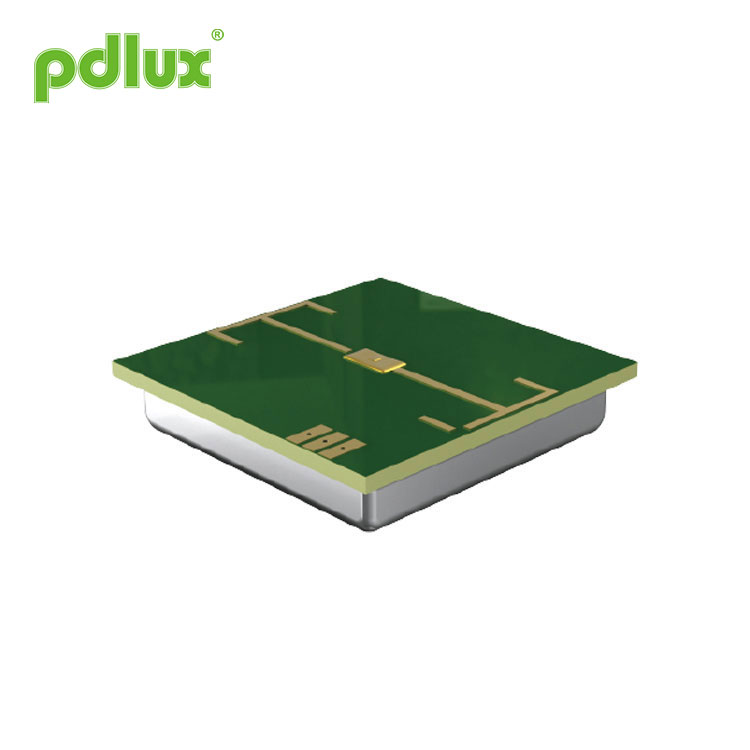

PDLUX PD-V6 자동 전등 스위치 5.8GHz 모션 센서 레이더 감지기 모듈은 C-Band Bi-Static Doppler 트랜시버 모듈입니다. 내장 된 공진기 발진기 (CRO)입니다.이 모듈은 내장 증폭기 회로를 사용합니다. 증폭 신호를 직접 출력하고 V6는 벽면 장착에 적합한 평면 안테나를 채택합니다. 전방 신호 수신 능력을 향상시키고 측면 사각 영역을 줄일 수 있습니다. 그 성능은 시장의 센서보다 낫습니다.
모델:PDLUX PD-V6
문의 보내기
PDLUX PD-V6 자동 라이트 스위치 5.8GHz 모션 센서 레이더 감지기 모듈
 |
Application of PDLUX PD-V6 자동 라이트 스위치 5.8GHz 모션 센서 레이더 감지기 모듈 â— 지능형 스위치 â— 벽걸이 형 스위치 â— 자동 조명 â— 침입자 감지 기능 및 장점 â— 소량 â— 낮은 무선 전력 출력 â— 낮은 전력 소비 â— 비접촉 감지 â— 컨트롤러와 쉽게 연결 â— 저잡음 출력 PDLUX PD-V6 자동 라이트 스위치 5.8GHz 모션 센서 레이더 감지기 모듈 is a C-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, V6 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. 이 모듈은 자동 조명 스위치의 재실 감지 센서에 이상적이며 천장 장착 침입자 감지기에도 사용할 수 있습니다. EN 300440-V2.1.1ã € EN 62479：2010, RED 지침 -2014 / 53 / eu에 따름 FCC Part 15.249에 따름 EN 62321에 따름, ROHS 지침 -2011 / 65 / eu에 따름 REACH 지침 -1907 / 2006 / ec에 따름 |
|
매개 변수 |
메모 |
최소 |
Typ |
최대 |
단위 |
|
주파수 설정 |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
방사 전력 (EIRP) |
1 |
0.10 |
0.12 |
0.15 |
mW |
|
정착 시간 |
|
5 |
|
10 |
mS |
|
수신 된 신호 강도 |
2 |
100 |
150 |
200 |
μVp-p |
|
소음 |
3 |
80 |
150 |
180 |
mVrms |
|
전원 전압 |
|
4.75 |
5.00 |
5.25 |
VDC |
|
현재 소비 |
|
18 |
20 |
23 |
엄마 |
|
펄스 반복 주파수 |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
펄스 폭 |
4 |
15 |
50 |
70 |
¼ 초 |
|
작동 온도 |
|
-15 |
22 |
75 |
℃ |
|
무게 |
|
9.5 |
10 |
10.5 |
g |
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
Note2:The 수신 된 신호 강도(RSS) is measured at the total 1 Ways path loss of 70dB.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
