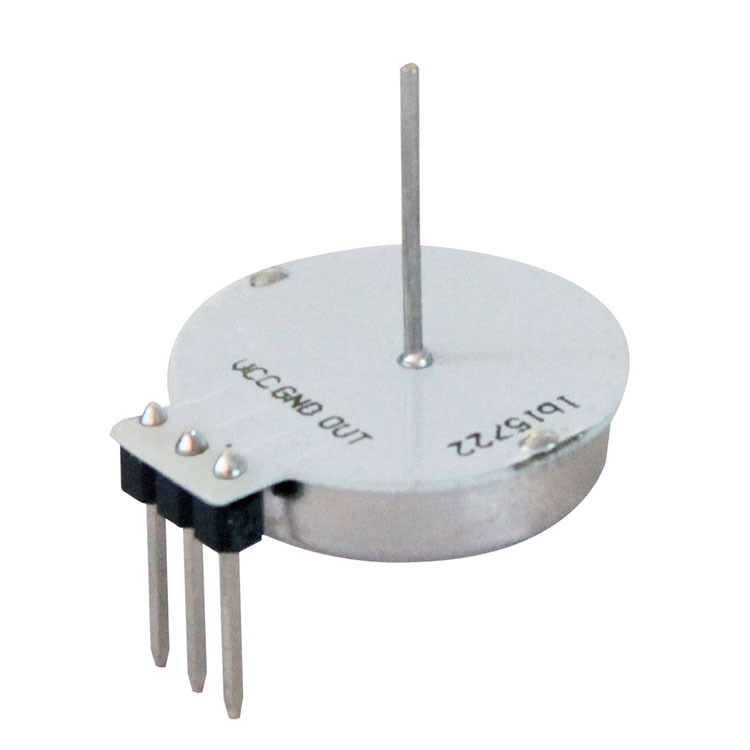

PDLUX PD-V5 5.8GHz 마이크로파 모션 센서 라이트 지능형 스위치 도플러 레이더 모듈
PDLUX PD-V5 5.8GHz Microwave Motion Sensor Light Intelligent Switch Doppler Radar Module은 C-Band Bi-Static Doppler 트랜시버 모듈로 내장 된 CRO (Resonator Oscillator) 증폭 신호 외부 회로를 채택하고 있습니다. € ‚고객이 다양한 제품을 개발하는 것이 편리합니다. 이 모듈은 자동 조명 스위치의 재실 감지 센서에 이상적이며 천장 장착 침입자 감지기에도 사용할 수 있습니다.
모델:PDLUX PD-V5
문의 보내기
PDLUX PD-V5 5.8GHz 마이크로파 모션 센서 라이트 지능형 스위치 도플러 레이더 모듈
 |
Application of PDLUX PD-V5 5.8GHz 마이크로파 모션 센서 라이트 지능형 스위치 도플러 레이더 모듈 â— 지능형 스위치 â— 자동 조명 â— 침입자 감지 기능 및 장점 â— 낮은 무선 전력 출력 â— 낮은 전력 소비 â— 비접촉 감지 â— 외부 회로와 쉽게 일치 â— 높은 방해 전파 방지 능력 â— 다양한 열악한 환경에 적합 â— 저잡음 출력 PDLUX PD-V5 5.8GHz 마이크로파 모션 센서 라이트 지능형 스위치 도플러 레이더 모듈 is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit.More sensitive and lower power consumption than V2。It is convenient for the customers to develop various products. 이 모듈은 자동 조명 스위치의 재실 감지 센서에 이상적이며 천장 장착 침입자 감지기에도 사용할 수 있습니다. EN 300440-V2.1.1ã € EN 62479：2010, RED 지침 -2014 / 53 / eu에 따름 FCC Part 15.249에 따름 EN 62321에 따름, ROHS 지침 -2011 / 65 / eu에 따름 REACH 지침 -1907 / 2006 / ec에 따름 |
|
매개 변수 |
메모 |
최소 |
Typ |
최대 |
단위 |
|
주파수 설정 |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
방사 전력 (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
정착 시간 |
|
5 |
10 |
20 |
¼ 초 |
|
수신 된 신호 강도 |
2 |
150 |
200 |
300 |
μVp-p |
|
소음 |
3 |
0.5 |
|
1.8 |
mVrms |
|
전원 전압 |
|
4.75 |
5.00 |
5.25 |
VDC |
|
현재 소비 |
|
12 |
12.5 |
13.5 |
엄마 |
|
펄스 반복 주파수 |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
펄스 폭 |
4 |
15 |
50 |
70 |
¼ 초 |
|
작동 온도 |
|
-15 |
22 |
90 |
℃ |
|
무게 |
|
3.5 |
3.8 |
4.3 |
g |
참고 1 : 방사 방출은 FCC 규칙을 충족하도록 설계되었습니다.
Note2:The 수신 된 신호 강도(RSS) is measured at the total 1 Ways path loss of 64dB.
참고 3 : 노이즈 전압은 무반향 실 내부의 출력 포트에서 10Hz ~ 100Hz로 측정됩니다.
Note4 : 펄스 작동
