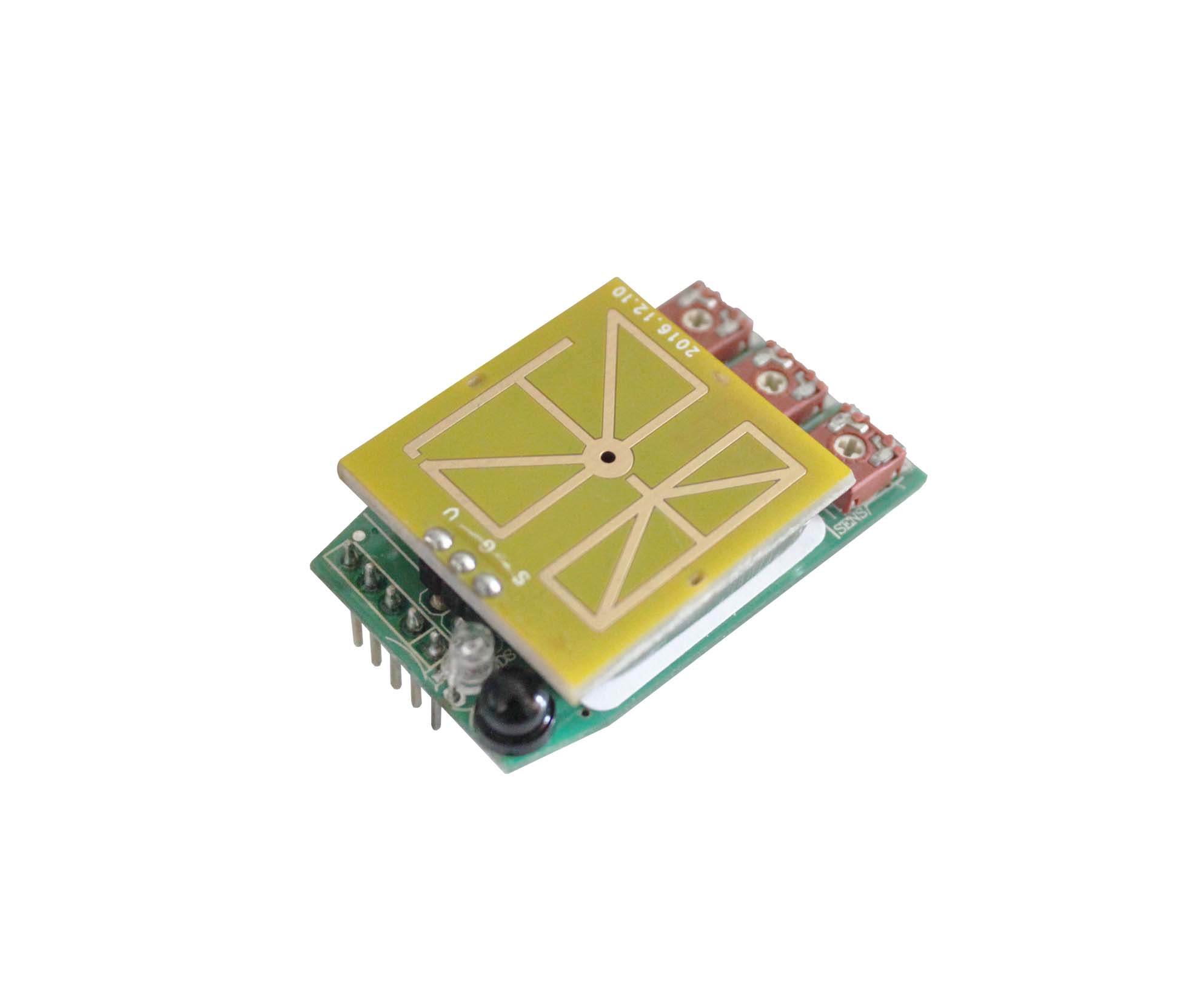

5.8GHz 마이크로파 센서+MCU+IR 수신기
5.8GHz 마이크로파 센서+MCU+IR 수신기는 360도 5.8GHz 마이크로파 센서, 감광 센서, 신호 증폭기 회로, MCU 및 원격 제어 수신기 회로로 구성된 완벽한 감지 프런트 엔드 제어 모듈입니다. 3개의 전위차계로 감지 감도, 지연 시간, 조도 범위를 조정할 수 있습니다. 출력 제어 신호는 릴레이 회로, 스위칭 전원 공급 장치의 시작 핀 및 기타 제어 회로를 직접 제어할 수 있습니다. 다양한 사용자의 2차 개발 및 다양한 구조의 쉘 설치에 편리합니다.
모델:PD-S16-V1
문의 보내기
요약
5.8GHz 마이크로파 센서+MCU+IR 수신기는 360도 5.8GHz 마이크로파 센서, 감광 센서, 신호 증폭기 회로, MCU 및 원격 제어 수신기 회로로 구성된 완벽한 감지 프런트 엔드 제어 모듈입니다. 3개의 전위차계로 감지 감도, 지연 시간, 조도 범위를 조정할 수 있습니다. 출력 제어 신호는 릴레이 회로, 스위칭 전원 공급 장치의 시작 핀 및 기타 제어 회로를 직접 제어할 수 있습니다. 다양한 사용자의 2차 개발 및 다양한 구조의 쉘 설치에 편리합니다.
5.8GHz 마이크로파 센서+MCU+IR 수신기 사양
|
전원: DC5V 작동 전류: <30mA 마이크로파 센서 작동 주파수: 5.8GHz 작동 온도: -15°C~+70°C 시간 설정: 10초~20분 (조절할 수 있는)조명 제어: 10-300LUX, 모든 조명(조정 가능) |
감지 각도: 360°(천장 설치), 180°(벽면 설치) 감지 범위: 2-10m(반경)(조정 가능) (천장 설치) 수직 이동 감지 거리: >20m 감지 속도: 0.5m-1.5m/s외관 사이즈 : 42.6mm(길이) X 26mm(가로) X 9.4mm(높이) |
센서 정보
5.8GHz 마이크로파 센서+MCU+IR 수신기 기능

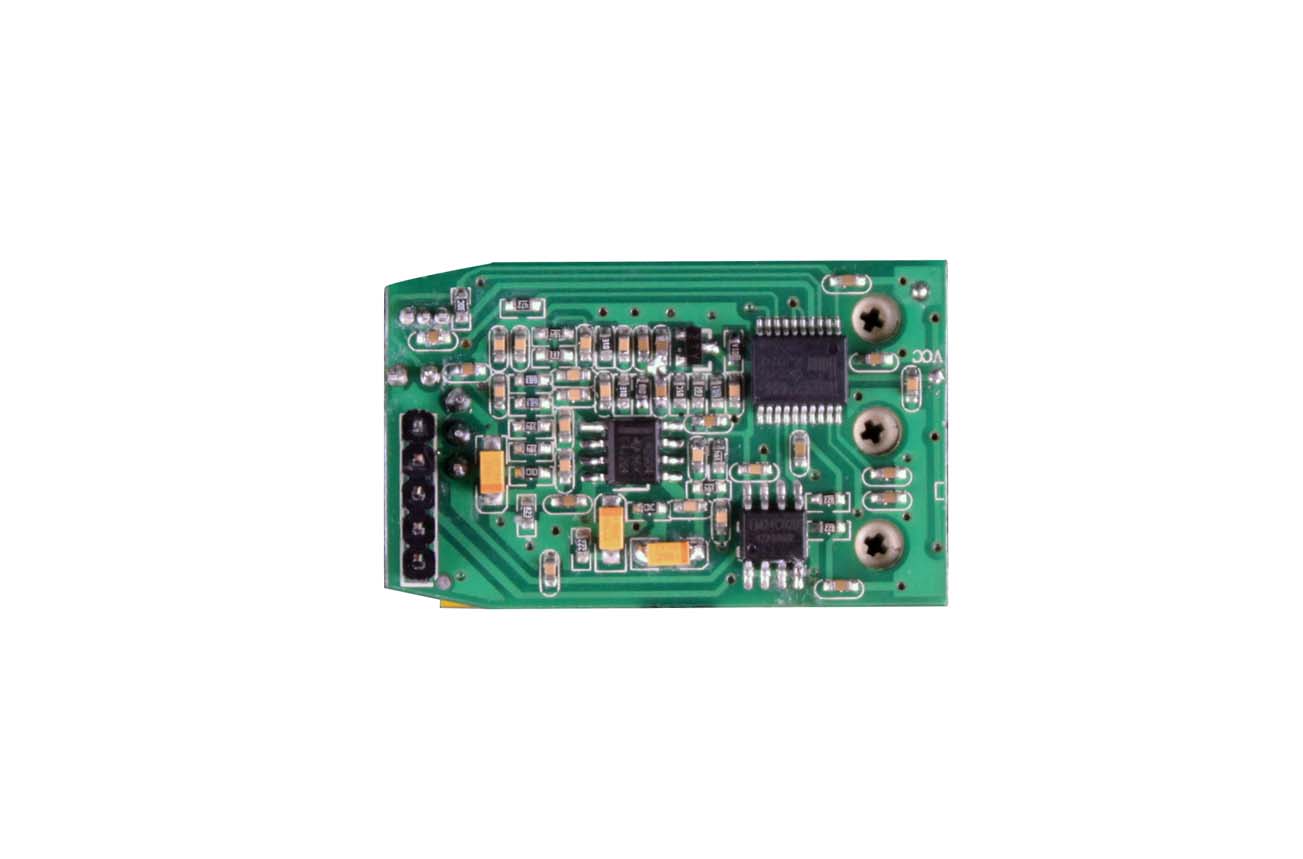

핀 기능 설명:
|
숫자 |
핀 이름 |
입출력 |
설명 |
|
1 |
체크 안함 |
|
없음 |
|
2 |
체크 안함 |
|
없음 |
|
3 |
산출 |
산출 |
높은 수준의 신호 출력 10초-20분(조정 가능) |
|
4 |
+5V |
입력 |
파워 포지티브 |
|
5 |
접지 |
입력 |
전력 네거티브 |

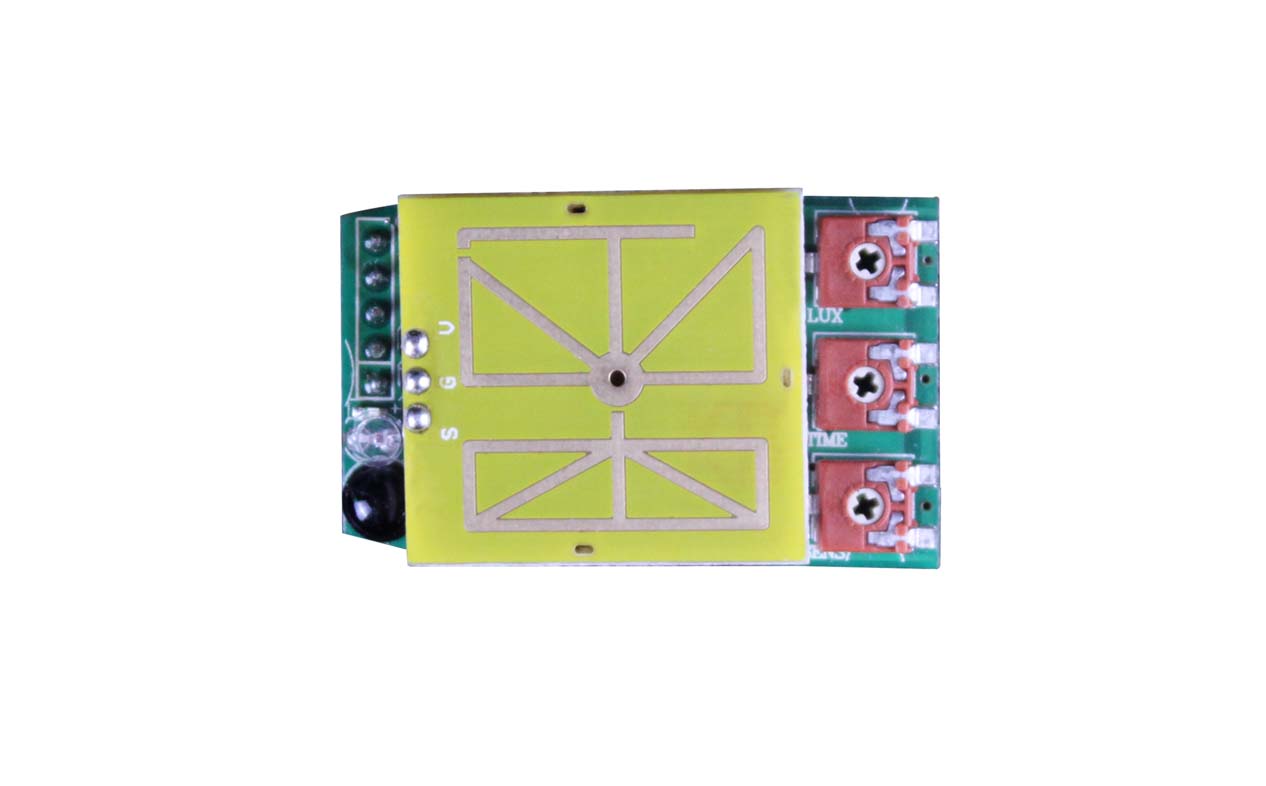

5.8GHz 마이크로파 센서+MCU+IR 수신기의 손잡이 조정
(1)감지범위 설정(감도)
사용자는 감지 범위의 필요에 따라 전위차계의 위치를 합리적으로 선택할 수 있습니다.
(2)시간 설정
사용자는 다양한 사용 환경과 다양한 제품 정의에 따라 적절한 지연 시간을 선택할 수 있습니다.
(3)조광 설정
작업 조도 값은 10~300LUX 범위와 모든 조명에서 적합한 위치를 선택할 수 있습니다.
