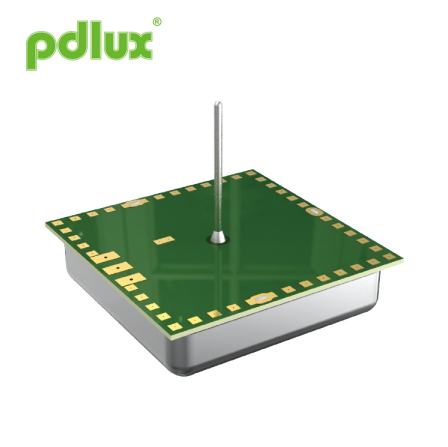

5.8GHz 모션 센서 모듈
5.8GHz 모션 센서 모듈은 C-Band Bi-Static Doppler 트랜시버 모듈입니다. 내장된 CRO(Resonator Oscillator) 증폭 신호 외부 회로를 채택하여 고객이 다양한 제품을 개발하는 데 편리합니다.
모델:PD-V2
문의 보내기
5.8GHz 모션 센서 모듈
 |
5.8GHz 모션 센서 모듈 적용 ● 지능형 스위치 ● 자동 조명 ● 침입자 감지 특징 및 장점 ● 낮은 무선 전력 출력 ● 낮은 소비전력 ● 비접촉 감지 ● 외부 회로와의 매칭 용이 ● 높은 방해 전파 방지 능력 ● 다양한 가혹한 환경에 적합 ● 저소음 출력 5.8GHz 모션 센서 모듈은 C-Band Bi-Static Doppler 트랜시버 모듈입니다. 내장된 CRO(Resonator Oscillator) 증폭 신호 외부 회로를 채택하여 고객이 다양한 제품을 개발하는 데 편리합니다. 이 모듈은 자동 조명 스위치의 점유 센서에 이상적으로 적합합니다. 또한 천장 장착형 침입 탐지기에도 사용할 수 있습니다. EN 300440-V2.1.1, EN 62479:2010,RED 지침-2014/53/eu에 따름 FCC 파트 15.249에 따름 EN 62321, ROHS 지침-2011/65/eu에 따름 REACH 지침-1907/2006/ec에 따름 |
| 매개변수 | 노트 | 최소 | 일반 | 맥스 | 단위 |
| 주파수 설정 | 1 | 5.75 | 5.8 | 5.85 | GHz |
| 방사 전력(EIRP) | 1 | 0.2 | 0.225 | 0.25 | 밀리와트 |
| 정착 시간 |
|
5 | 10 | 20 | μ초 |
| 수신된 신호 강도 | 2 | 150 | 200 | 300 | μVp-p |
| 소음 | 3 | 0.5 |
|
2 | mVrms |
| 전원 전압 |
|
4.75 | 5 | 5.25 | VDC |
| 현재 소비 |
|
18 | 20 | 25 | 엄마 |
| 펄스 반복 주파수 | 4 | 2 | 2.2 | 3 | KHz |
| 펄스 폭 | 4 | 15 | 50 | 70 | μ초 |
| 작동 온도 |
|
-10 | 22 | 90 | ℃ |
| 무게 |
|
3.7 | 4 | 4.5 | g |
참고 1: 방사성 방출은 FCC 규정을 충족하도록 설계되었습니다.
참고2: 수신 신호 강도(RSS)는 총 1방향 경로 손실 54dB로 측정되었습니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
참고 4: 펄스 작동
