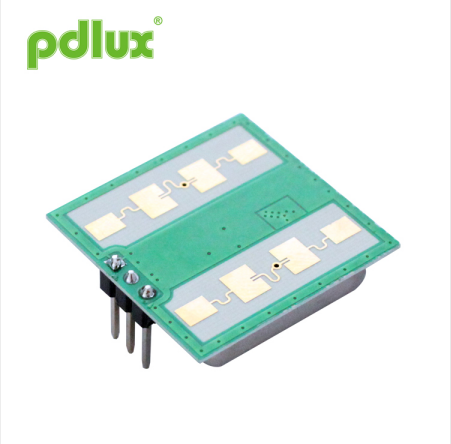

자동문 24GHz 마이크로파 센서 모듈
자동문 24GHz 마이크로파 센서 모듈은 K-밴드 도플러 트랜시버 모듈입니다. 자동문 24GHz 마이크로파 센서 모듈은 자체 설계한 평면 안테나로 전송 및 수신이 잘 일치하는 레이아웃을 개발합니다.
모델:PD-V11
문의 보내기
자동문 24GHz 마이크로파 센서 모듈
|
자동문 24GHz 마이크로파 센서 모듈 적용 •지능형 스위치 •벽걸이 스위치 •침입자 감지
|
자동문 24GHz 마이크로파 센서 모듈은 K-밴드 도플러 트랜시버 모듈입니다. 자동문 24GHz 마이크로파 센서 모듈은 자체 설계한 평면 안테나로 전송 및 수신이 잘 일치하는 레이아웃을 개발합니다. 내부 레이아웃을 다시 계산하고 재배치하여 더욱 의미 있게 만들었습니다. 센서의 주 주파수를 더욱 안정적으로 만드십시오. 이는 더 넓은 범위의 주변 온도에 대한 당사의 디자인 특허입니다. V11-H는 노이즈가 적고 분해능이 높으며 감도가 높습니다. 정전기 방지 기능이 내장되어 있습니다. 기존의 유사한 제품과 비교하여 성능이 더 안정적이고 신뢰할 수 있습니다. V11-M과 V11-L은 사용자의 요구에 맞게 맞춤 설정할 수 있는 서로 다른 감도입니다. 이 센서 모듈 시리즈는 자동 조명에 이상적입니다. 보안 도메인 행위 침입 탐지 센서.
EN 300440-V2.1.1에 따름 EN 62479: 2010 RED 지침-2014/53/EU FCC 파트 15.249에 따름 EN 62321, ROHS 지침-2011/65/EU에 따름 REACH 지침 - 1907/2006/EC에 따름
|
| 매개변수 | 노트 | 최소 | 일반 | 맥스 | 단위 |
| 전원 전압 | Vcc | 3 | 5 | 5.25 | V |
| 현재 소비 | ICC | 20 | 35 | 38 | 엄마 |
| 작동 모드 | PW로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다. | ||||
| 펄스 반복 주파수 | 1월 10일 | KHz | |||
| 작동 온도 | 맨 위 | -30~+85 +100(최대) | ℃ | ||
| 보관온도 | 쯧쯧 | -10 |
|
60 | ℃ |
| 안정된 시간 |
|
<5 | μ초 | ||
| 주파수 설정 | f | 24 | 24.125 | 24.25 | GHz |
| 방사 전력(EIRP) | 입을 삐죽 내밀기 | <2.0 | <2.5 | <3.0 | 밀리와트 |
| 펄스 폭 |
|
>3 |
|
|
μ초 |
| 보관 주위 습도 | 45%~65% | RH | |||
참고 1: 방사성 방출은 FCC 규정을 충족하도록 설계되었습니다.
참고2: RSS(수신 신호 강도)는 총 70dB의 단방향 경로 손실로 측정됩니다.
참고 3: 소음 전압은 무향실 내부의 출력 포트에서 10Hz ~ 100Hz에서 측정됩니다.
Note4:펄스 작동
