고해상도, 저소음, 높은 안정성을 갖춘 자동문 센서

PD-165는 PDLUX사가 보유하고 있는 고해상도, 저소음, 높은 안정성을 갖춘 자동문 센서입니다. 독립적인 지적 재산권, 중심 빈도는 다음과 같습니다. 24.125GHz. 시중의 유사한 센서와 비교하면 더 낮습니다. 소음, 더 높은 감지 해상도 및 더 큰 감지 각도.

모델:PD-165

문의 보내기

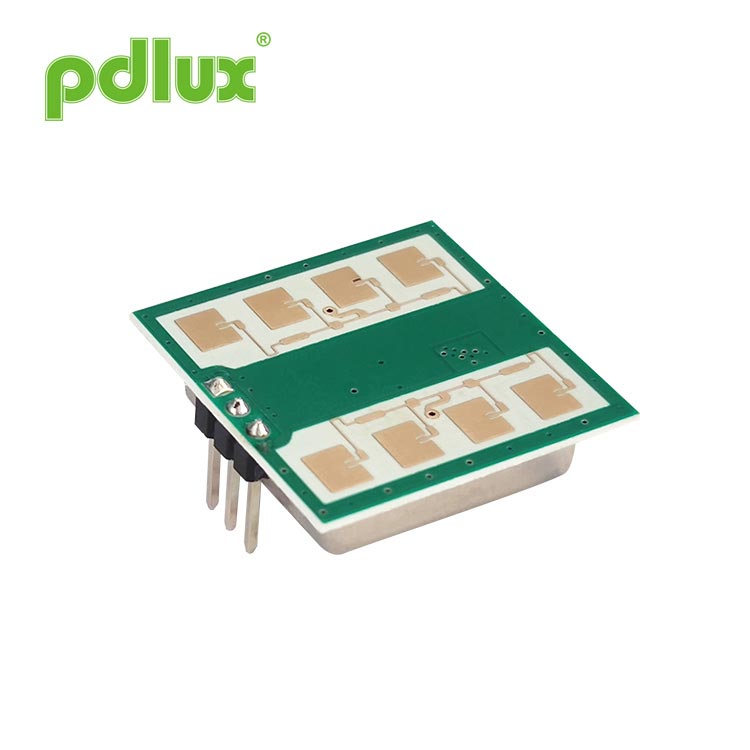

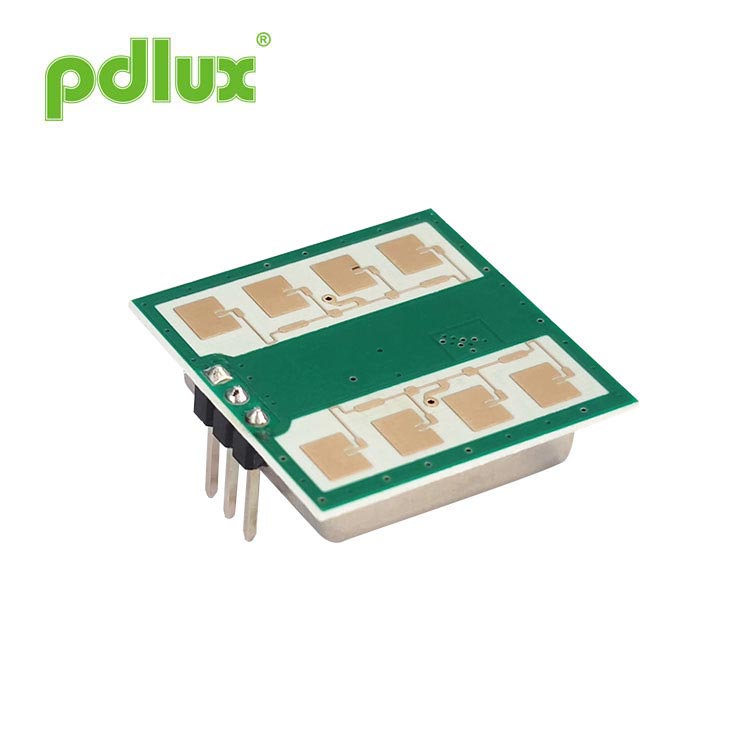

PD-165 24.125GHz 마이크로파 모션 센서

애플리케이션

지능형 스위치
침입자 감지

벽걸이 스위치

PD-165는 PDLUX사가 보유하고 있는 고해상도, 저소음, 높은 안정성을 갖춘 자동문 센서입니다. 독립적인 지적 재산권, 중심 빈도는 다음과 같습니다. 24.125GHz. 시중의 유사한 센서와 비교하면 더 낮습니다. 소음, 더 높은 감지 해상도 및 더 큰 감지 각도. 더 높은 움직이는 표적을 탐지하는 안정성. 등의 분야에서 널리 사용될 수 있습니다. 보안 이동 표적 감지, 자동 도어 센서, 생활 존재 감지, 이동 속도 감지, 모션 감지 자동 조명, 등.

PD-165는 검출의 평균 감도 성능을 완전히 고려합니다. 영역. 검출 해상도가 높고 일관성이 좋으며 품질이 좋습니다. 저전압 특성 및 저주파 오프셋. 이것은 고성능 모바일 감지 센서.

EN 300440, EN 62479에 따름
RED 지침 - 2014/53/EU
FCC 파트 15.249에 따름
EN 62321,ROHS 지침에 따름 - 2011/65/EU
REACH 지침에 따름 - 1907/2006/EC

제품 크기

기술적인 매개변수

매개변수	노트	최소	일반	맥스		단위
전원 전압	Vcc	3.0	5.0	5.25		V
현재 소비	ICC	20	35	38		엄마
작동 모드	PWM으로 구동되며 3-15mA에서 작동 전류를 제어할 수 있습니다.
펄스 폭	T펄스			10		μs
작동 온도	맨 위			-30~+85 +100(최대)		℃
보관 온도	쯧쯧			-10	+60	℃
안정된 시간					<5	μ초
주파수 설정	f		24.000	24.125	24.250	GHz
방사 전력(EIRP)	입을 삐죽 내밀기		<2.0	<2.5	<3.0	밀리와트
보관 주변 습도	45%~65%					RH

경고: 실제 감지 범위는 회로의 신호 증폭 이득, PCBA의 전체 레이아웃 및 임계값과 관련됩니다. MCU의. 응용에 따르면, 믹서에서 출력되는 IF 신호의 충분한 진폭을 증폭 회로에 제공하기 위해, 필요한 총 외부 증폭은 약 70~80dB일 수 있습니다(다양한 대역폭과 이득은 서로 다른 구성에 따라 구성됨). 필요).

- IF 출력:
- PD-165F 기존 감지 범위 (350-550mVp-p)
- PD-165H 고감도 버전 (580-980mVp-p)

참고 1: 방사성 방출은 FCC 및 CE 규정을 충족하도록 설계되었습니다.
참고 2: 수신 신호 강도(RSS)는 총 1방향 경로 손실 70dB에서 측정됩니다.

참고 3: 펄스 작동
