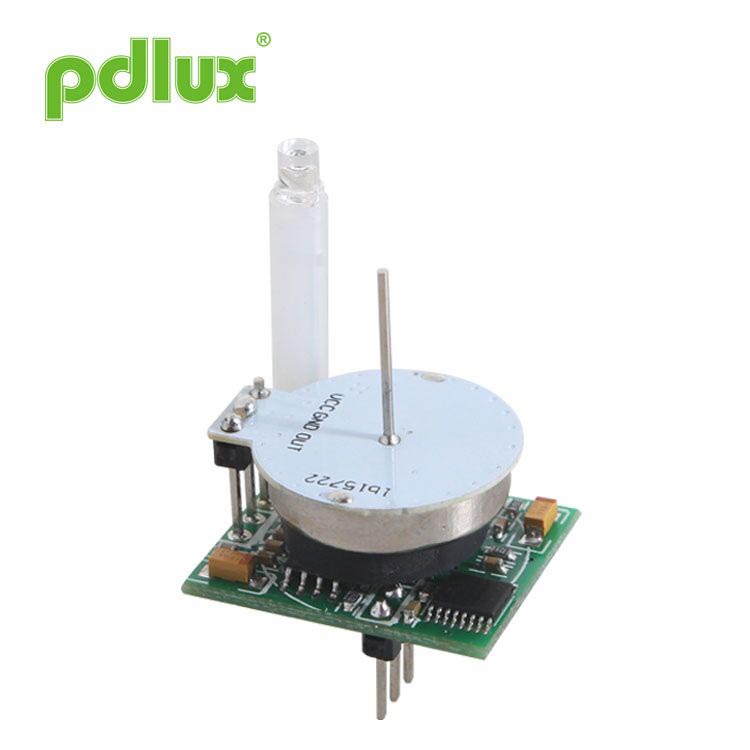

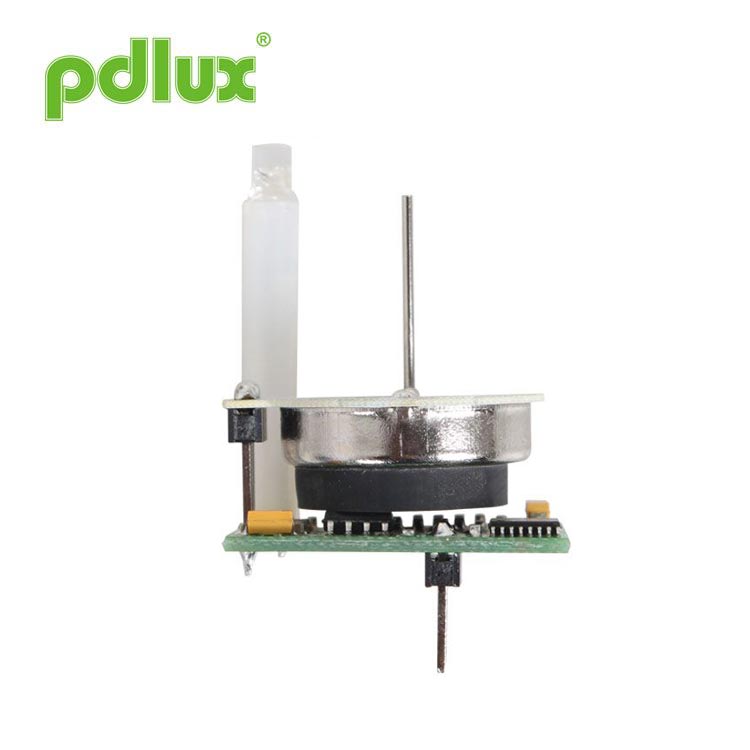

저전력 소모의 디지털 고주파 마이크로파 센서

디지털 고주파 마이크로파 센서 LX-WB2 사양

◆제품개요

저전력 소비의 디지털 고주파 마이크로파 센서는 두 부분을 포함하여 도플러 원리를 통해 움직이는 인간 신호를 감지하는 데 사용됩니다. 첫째, 고주파 5.8GHz 마이크로파 트랜시버 모듈, 낮은 무선 링크를 사용하여 C 대역 국제 공통 주파수에서 작동 X 및 K 대역보다 전파 손실이 적고 모듈은 모듈 내부에 바늘형 안테나, 통합 마이크로파 발진기 및 감지기를 사용하며 더 높은 통합으로 모듈은 저임피던스 도플러 신호를 직접 출력하며 전송 전력은 약 0.025mW에 불과합니다. 인체에 어떤 영향도 미치지 않으며, 미국 FCC Part 15 섹션 15.245 및 유럽 CER&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1 인증을 통한 모듈입니다. 둘째, MCU 마스터 회로 모듈은 5.8GHz 마이크로파 모듈에서 생성된 도플러 신호를 수신 및 증폭한 다음 처리를 위해 MCU 마스터 칩으로 전송합니다. 이는 신호 처리가 디지털 형식이기 때문에 로드 스위치 상태를 제어하기 위한 것입니다. , 제품의 거짓 긍정 비율이 매우 낮습니다. 제품 신호 출력 단자는 높고 낮은 레벨 신호를 직접 출력하므로 사용자는 신호를 직접 사용할 수 있으며 증폭기 회로를 다시 개발할 필요가 없으며 사용하기 쉽고 비용 효과적입니다.



◆특징

디지털 신호 처리.
무선 주파수 간섭에 대한 강한 저항
송신 전력은 약 3.54dBm에 불과하며 인체에 방사선 손상을 일으키지 않습니다. 균일한 감지 영역
저전압, 저전력 소비, 시작 후 즉시 작동 상태로 들어갑니다.
외부 조명 제어 값을 자동으로 인식하여 낮에는 인덕션이 없고 밤에는 인덕션을 달성합니다.
인체 유도, 반복 트리거
사용하기 쉬운 출력 높고 낮은 레벨 신호
다른 회로와 함께 사용하기 쉬운 작은 볼륨

◆ 신청

LED 전구 조명
실내조명, 복도, 계단등 자동 ON/OFF
유도등
IoT 센서
장난감
네트워크 카메라
랜 모니터
개인 알람
침입 탐지

◆ 결선방법


1: 신호 출력
2: 접지
3: DC5V

◆ 성능 매개변수

1、등급

빈도	(FCC 부분에 따라 15 섹션 15.245, CE-R&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1)
전력 전송	약 3.54dBm
전압	DC 5V
현재의	최대 15mA
출력 신호	5V / 0V 높고 낮은 레벨
감지거리	최대 8m(반경)
감지 각도	360°
조명 제어	10LUX 이하 인덕션(네이키드)
지연 시간	40초 ± 3초
작동 주변 온도	-20℃~105℃
보관환경	온도 5~40°C, 습도 20~70%
크기	그림 9
모듈 무게	약 4.7g

◆내부 블록도



◆ 탐지 관점







◆ 대표적인 응용회로



◆ 사이즈
