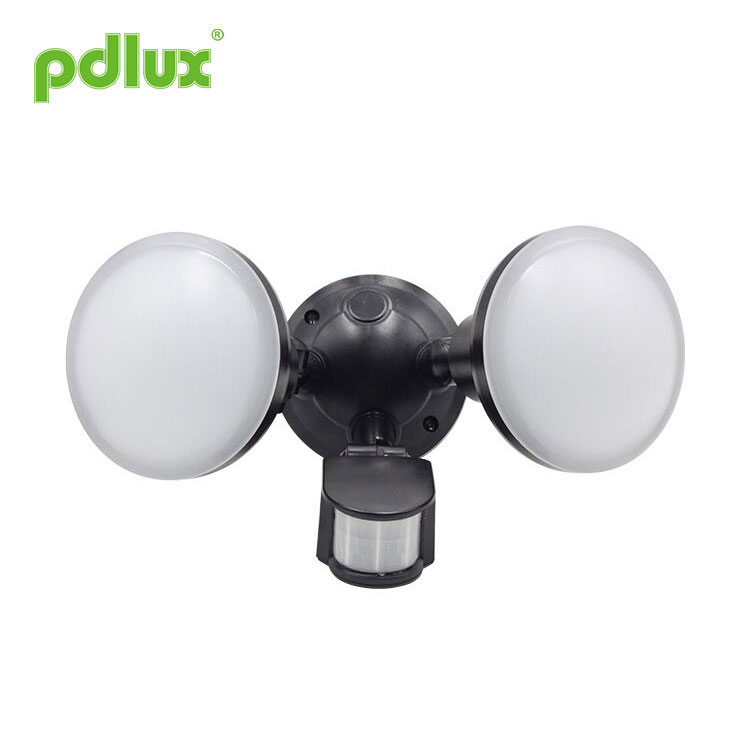

적외선 센서가 장착된 듀얼 헤드램프

전문 제조 업체로서 적외선 센서가 장착된 Pdlux® 듀얼 헤드램프를 제공하고자 합니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.

명세서

센서 정보

중요: 조정을 하기 전에 센서와 램프 암에 있는 모든 나사를 푸십시오.
참고: 올바른 작동을 보장하려면 항상 센서의 제어 손잡이를 아래쪽으로 향하게 하십시오.

실외 사용 시 최상의 결과를 얻으려면 이동 활성화 투광등을 벽이나 처마 아래에 단단히 장착해야 합니다. 이상적인 작동을 위해 센서 헤드는 움직임이 감지되는 영역에서 약 2.5m 위에 위치해야 합니다. 이렇게 하면 최고의 스캔 감도와 감지 영역이 제공됩니다.

제품 세부 정보

설치

설치 및 배선은 자격을 갖춘 전기 기술자가 수행해야 합니다.

벽면 장착

정션박스를 엽니다. 장착 위치 위에 정션박스 뒷면 커버를 놓고 나사 구멍을 표시합니다. 정션 박스 내부에 있는 2개의 장착 구멍을 사용하고 'TOP' 표시 지점이 위쪽을 향하도록 하세요.
적절한 구멍을 뚫은 다음 정션박스 후면의 고무 씰을 통해 공급 케이블을 연결합니다. 정션 박스를 제자리에 고정하기 전에 비바람에 견디도록 공급 케이블이 통과하는 벽의 구멍을 밀봉하세요. 이제 나사를 끼워 정션 박스를 장착 표면에 고정하고 다시 'TOP' 표시가 위쪽을 향하도록 합니다.

처마 장착

벽 장착과 유사한 절차를 사용하되 "TOP" 표시가 처마 외부를 향해야 합니다. 특히 처마 아래에 장착할 때 장착 나사로 숨겨진 배선을 손상시키거나 뚫지 않도록 주의하세요.

설정

센서 헤드나 램프 암을 조정할 때 지나치게 조이거나 과도한 힘을 가하지 마십시오.

엘보우/조인트 나사를 풀어 조정합니다.

A. 원하는 감지 영역에 맞게 센서 암과 램프 암의 방향을 조정합니다. 조정하기 전에 램프 암의 엘보 나사를 풉니다. 램프 암을 조정할 때 과도한 힘을 사용하지 마세요.

B. 각도 센서는 감지 영역을 향해 약간 아래쪽을 향합니다. 센서 조인트를 회전하여 센서가 필요한 감지 영역을 향하도록 조정해야 합니다. 필요한 경우 센서 암 조인트 클램프 나사를 풉니다.

C. 장착 표면에서 램프 암의 각도를 맞추고 센서 헤드에서 대략 아래쪽을 향하게 합니다.

D. 엘보우 나사를 조이십시오. 지나치게 조이지 마십시오.

시험

1. 설치 후 전원이 켜질 때까지 전원 스위치(SENS)를 시계 반대 방향으로 완전히 돌리고 시간 손잡이(TIME)를 시계 반대 방향으로 돌립니다. 조명 조절 손잡이(LUX)를 시계 방향으로 최대 값까지 돌립니다.

2 전원을 켜면 30초 후에 표시등이 켜집니다. 꺼진 후 5초 후에 다시 이해해 보세요.

3. 모든 것이 양호하면 시간 손잡이를 조정하여 조명 주기를 조정할 수 있고, 필요에 따라 조명 주기를 조정할 수 있으며, 조명 주변광을 조정하고, 손잡이를 조정하여 감지 거리를 조정할 수 있습니다.

주목:

이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 이로 인해 제품이 정상적으로 작동하지 않습니다. 제품이 정상적으로 작동하지 않을 경우 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.


메모

햇빛이나 공기 흐름이 있고 온도 변화가 눈에 띄는 곳에서는 설치하지 마세요.
날카로운 물건이나 거친 오염물질로 렌즈 장치에 충격을 가하지 마세요.
제품과 설명서에 차이가 있을 경우, 주로 제품을 참고해주세요.

일부 문제 및 해결 방법

1. 부하가 작동하지 않습니다.
a: 전원과 부하의 연결 배선이 올바른지 확인하세요.
b: 부하가 양호한지 확인하십시오.
c: 작동 조명 세트가 주변 조명과 일치하는지 확인하세요.

2. 감도가 좋지 않습니다.
a: 감지 창 앞에 신호 수신에 방해가 되는 요소가 있는지 확인하세요.
b: 주변 온도가 너무 높은지 확인하세요.
c: 유도 신호 소스가 감지 필드에 있는지 확인하세요.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하세요.
e: 이동 방향이 올바른지 확인하십시오.

3. 센서 램프는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하세요.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 지침과 일치하는지 확인하세요.
d: 에어컨이나 중앙난방 등 센서 램프 근처의 온도가 눈에 띄게 변하는지 확인하세요.

경고!

다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마세요. 오작동이 발생할 수 있습니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 수행하기 전에 전원 공급을 차단하세요.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 작동으로 인해 손실이 발생한 경우, 제조업체는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제를 일으킬 수 있습니다. 설계할 때 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다. 당사의 허가 없이 다른 목적으로 지침을 복사해서는 안 됩니다.
