적외선 도난 경보기

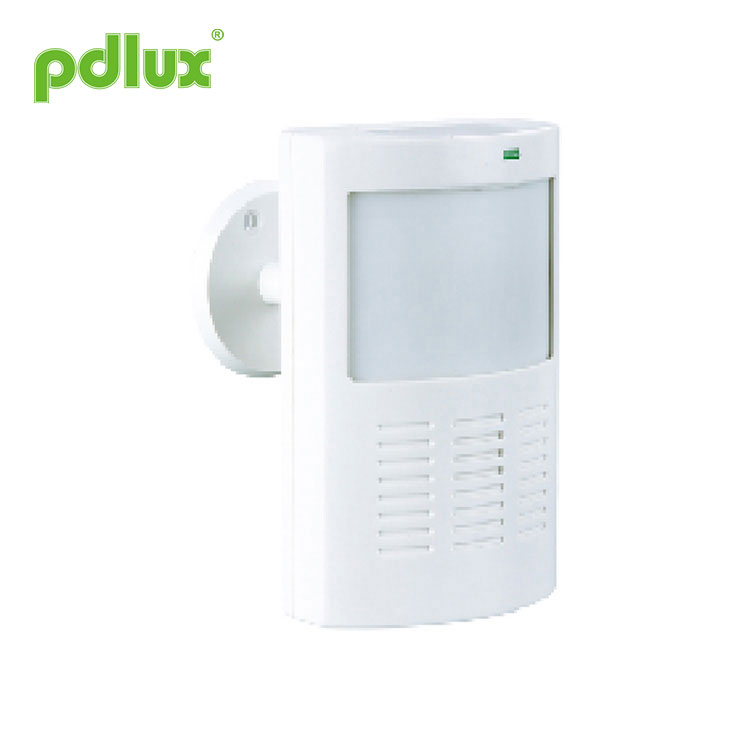

수동적외선 감지기 PD-AL9 지침

PD-AL9는 새로운 유형의 인간 적외선 센서로 고감도 감지기와 SMD 기술을 채택합니다.
그것은 감각과 방출을 수집합니다. 감지 범위에 들어가면 감지와 동시에 적합한 수신기(당사 모든 수신기)로 신호를 방출합니다.

특징

배터리로 구동되며 배선이 필요하지 않습니다.
전면 커버를 제거하면 탬퍼 디자인으로 장치가 즉시 신호를 방출합니다.
LED 표시: 감지 및 방출 표시기.

사양

전원 공급 장치: DC9V

정전류: 25μA

탐지 범위: 11m
감지 각도: 100°

거리 방출: ≥30m

주파수:433MHz    315MHz

점퍼 및 포텐셔미터 설정(다음 그림과 같음)

시험

9v 배터리를 수정하세요. 60초 후에 센서가 작동 상태로 들어갑니다.

ㅏ. JP1을 오른쪽 "1" 위치로 설정하고 JP2를 "LED/ON" 위치로 설정합니다(한 번 감지한 후 방출 작동 상태). 전위차계를 시계 반대 방향으로 최소 위치로 조정합니다. 감지 필드에서 렌즈 접선을 따라 이동합니다. 센서가 감지(감지 LED 작동)한 다음 적절한 수신기로 신호를 방출합니다(발광 LED 작동). 방출 시간은 3~4초여야 합니다. 지속적으로 감지하는 경우 이전 시간 동안 방출한 후 10초 후에 방출됩니다. 다시.

비. JP1을 오른쪽 "AUTO" 위치로 설정하고, JP2를 "LED/ON" 위치로 설정합니다(감지 2회 후 방출 작동 상태). 전위차계를 시계 반대 방향으로 최소 위치로 조정합니다. 감지 필드에서 렌즈 접선을 따라 이동합니다. 센서가 감지하고(감지 LED가 작동함) 방출 LED가 작동하지 않으며 센서가 신호를 방출하지 않습니다. 다시 감지하면 센서가 감지(감지 LED 작동)한 다음 신호를 방출(발광 LED 작동)하며 방출 시간은 3~4초여야 합니다.

씨. 지연 테스트: JP1을 오른쪽 "1" 위치로 설정하고 JP2를 "LED/OF" 위치로 설정하고 전위차계를 시계 방향으로 최대 위치로 조정하고 센서가 감지합니다(감지 LED가 작동함). 감지가 없는 경우 약 2.5분, 발광 신호(발광 LED 작동), 발광 시간은 3~4초입니다.

디. 조작 테스트: 전면 커버를 열면 신호가 방출되고 LED가 켜집니다.

주목

센서를 이용하여 움직이는 물체가 가로 방향으로 움직일 수 있는 설치 위치를 선택해야 합니다(오른쪽 그림 참조).
장치는 정기적으로 보행 테스트를 통해 점검하여 올바른 작동을 보장해야 합니다.
장치가 제대로 작동하지 않으면 즉시 배터리를 교체하고 장치를 다시 테스트하십시오.
금속 베이스 위에 장치를 설치하지 마십시오.
장치와 원하는 감지 영역 사이에는 블록이 허용되지 않습니다.
본 기기와 감지 영역은 직사광선, 히터, 선풍기 등에 노출되지 않도록 하십시오.
