PD-AL6 센서 경보 지침
|

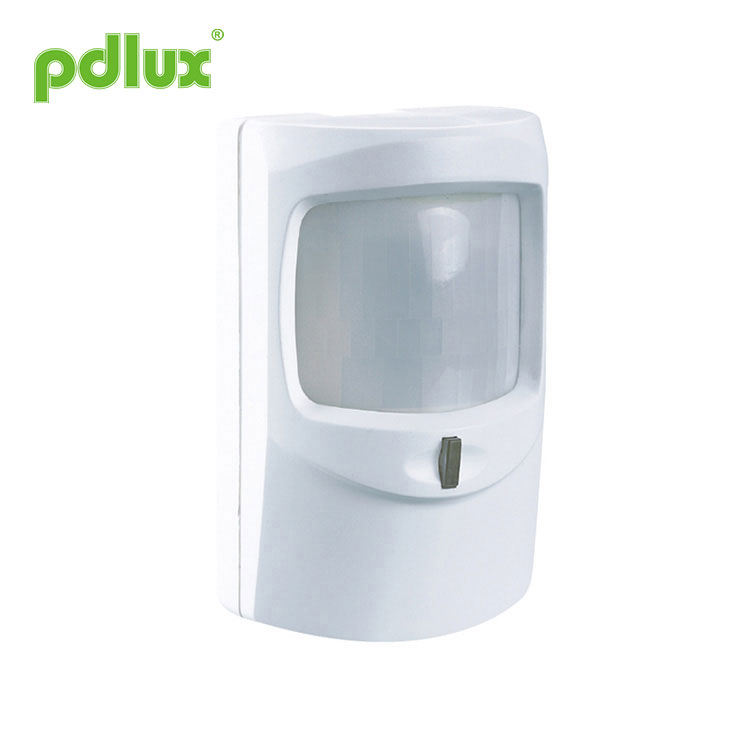

요약 이 제품은 새로운 유형의 센서 스위치입니다. 적외선 에너지 감지기, IC 및 SMD 기술을 채택합니다. 제품의 감지 범위에 들어가면 적외선 센서가 작동하고 일치하는 제어 장치에 신호를 출력하면 제어 장치에서 경보를 울립니다. |
 |
특징
높은 간섭 면역;
·탬퍼 스위치;
·오경보 방지 설계: 점퍼 설정을 통해 감지를 1회 또는 2회 선택하여 출력할 수 있습니다.
· 유연하고 편리한 설치;
명세서
전원: 8~16V/DC
예열 시간: 60초
감지 각도: 140°
설치 높이 : 1.5~3.5m
감지 범위:12m(최대)
작동 온도:-10℃~+40℃
작업 습도:<93%RH
센서 정보
설치
끝 나사를 풀고 전면 커버를 엽니다.
나사 고정 PCB를 푼다.
PCB를 끝면까지 제거하고 PCB를 꺼냅니다.
뒷면 커버에 교차선 구멍이 뚫려 있습니다.
뒷면 커버 뒷면에 있는 와이어 슬롯을 따라 와이어를 배선하고 준비된 구멍을 통해 삽입합니다.
선택한 위치에 뒷면 커버를 고정합니다.
다음 다이어그램에 따라 전원 및 신호선을 터미널 블록에 연결하고 PCB를 후면 커버로 교체합니다.; 수직 조정을 설정하고 PCB 나사를 조입니다.
전면 커버를 닫고 나사를 조이세요.
연결선
|
단자 1은 음전압 "-"에 연결됩니다. 터미널 2는 양극 전압 " +"에 연결됩니다. 터미널 3&4 - 탬퍼 신호선 제어 장치와 연결합니다. 전면 커버를 닫으면 신호선이 직접 연결되고, 전면 커버를 열면 연결이 끊어지고 제어 장치에 하나의 신호를 보냅니다. 터미널 5&6 - 릴레이 센서 출력 단자입니다. |
 |
점퍼 설정
탬퍼 테스트
1. 나사를 조이지 않고 감지기를 닫습니다.
2. 제어 장치를 "무장" 모드로 설정합니다.
3. 전면 커버를 제거하면 탬퍼 스위치가 제어 장치를 활성화하여 경보를 울립니다.
4. 전면 커버를 닫으면 제어 장치의 경보가 중지됩니다.
보행 테스트
1. 전원을 켜면 LED가 빨간색으로 켜지고 0.5초마다 한 번씩 깜박입니다. 60초 후에 장치는 안정된 상태로 들어갑니다.
2. 점퍼를 "한 번 감지하여 출력" 위치로 설정하고 감지 필드에서 걸어보세요. 장치가 신호를 한 번 감지하면 신호가 출력되고 LED가 주황색으로 켜집니다.
3. 점퍼를 "출력으로 두 번 감지" 위치로 설정하고 감지 필드에서 장치가 신호를 한 번 감지하면 LED가 녹색으로 켜지고 두 번째 신호를 감지하면 15초 이내에 신호가 출력되고 LED가 켜집니다. 주황색.
메모
감지기를 강한 공기 흐름, 불안정한 온도원 및 직사광선에 직접 노출시키지 마십시오.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제를 일으킬 수 있습니다. 설계 시 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
