적외선 센서 경보

수동적외선 감지기 PD-AL8 지침

요약

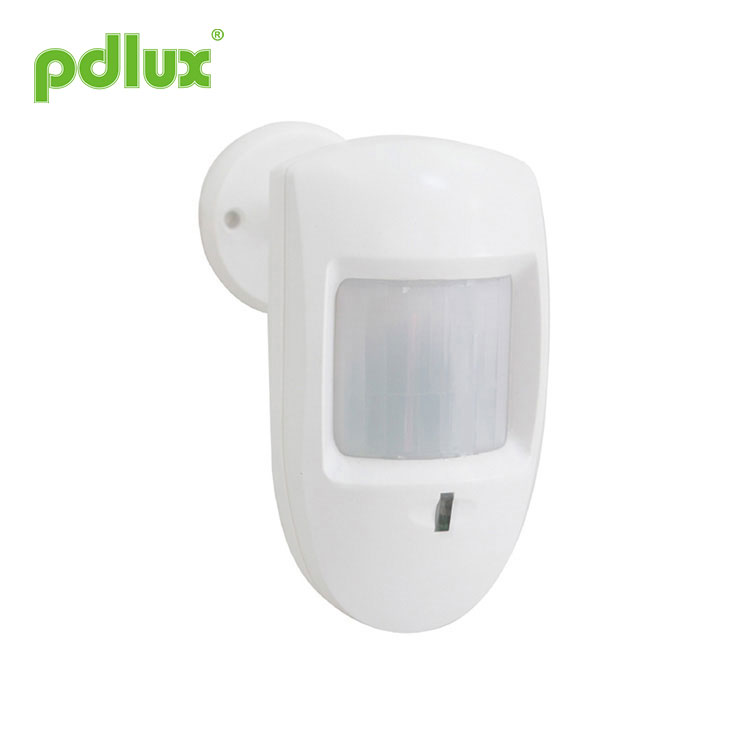

PD-AL8은 새로운 유형의 인간 적외선 센서로 고감도 감지기와 SMD 기술을 채택합니다. 그것은 감각과 방출을 수집합니다. 감지 범위에 들어가면 신호를 감지하고 적합한 수신기(당사 모든 수신기)로 신호를 보냅니다. 모양이 정교하고 좋습니다.

명세서

전원: DC 9V
주파수: 315MHz 433MHz
정전류: 30μA
감지 범위: 12m(22°C)
감지 각도: 110°

거리 방출: ≥30m
설치 높이 : 2m
감지 동작 속도: 0.6~1.5m/s
작동 온도: -10~+40℃

상대 습도: <93%RH

센서 정보

기능

배터리로 구동되며 배선이 필요하지 않습니다.
허위 경보 방지 기능: 한 번 감지하여 방출하거나 두 번 감지하여 방출하도록 설정할 수 있습니다.
감지 및 방출 표시;
배터리 부족 표시: 배터리 에너지가 7V 미만이면 빨간색 LED가 깜박이고 배터리를 교체해야 합니다.

점퍼 설정

1. 한 번만 감지하면 방출됩니다.

한 번 감지하면 센서가 신호를 방출합니다.
2. 방출하려면 두 번 감지하십시오.:
두 번 감지한 후(6초 이내) 센서가 신호를 방출합니다.

주의: 신호를 방출한 후 한 번에 다시 감지하면 신호를 방출하지 않으며 최소한 특정 시간(조정기 설정 0초~2.5분) 동안 대기하는 지속적인 감지 신호가 없는 조건에서만 신호를 방출한 다음 이를 감지합니다. 다시 신호를 보냅니다.

작업

1. 첫 번째 코딩: 장치는 프리 코딩을 채택합니다. 방법: 코딩 스위치를 길게 누르고 전원을 켜면 녹색 LED가 깜박입니다. 그런 다음 스위치를 풀면 코딩이 완료되었음을 나타내는 녹색 LED 표시등이 켜집니다.
2. 9V 배터리를 켜고 60초 후에 안정적인 작동 상태로 들어갑니다.
3. 감지 필드에 접하는 렌즈를 따라 이동합니다. 두 번 감지한 후(감지 LED 조명 두 번) 신호를 방출하고( 방출 LED 켜짐) 방출 시간은 3~4초입니다.

메모

적절한 작동을 보장하기 위해 정기적으로 보행 테스트를 실시하여 장치를 점검해야 합니다. 기기가 제대로 작동하지 않으면 즉시 배터리를 교체하고 기기를 다시 테스트하세요.
장기간 사용하지 않을 때에는 배터리를 제거하십시오.
금속 베이스 위에 장치를 설치하지 마십시오.
장치와 원하는 감지 영역 사이에는 블록이 허용되지 않습니다.
장치와 감지 영역은 직사광선, 히터, 선풍기 등에 노출되어서는 안 됩니다.
감도는 이동 방향과 큰 관계가 있습니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제를 일으킬 수 있습니다. 설계 시 문제가 발생하지 않도록 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
