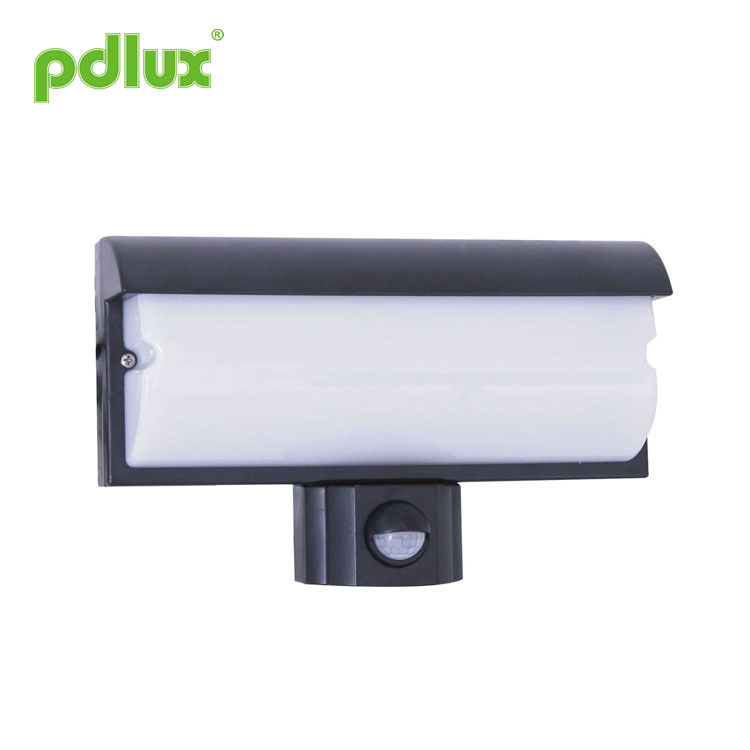

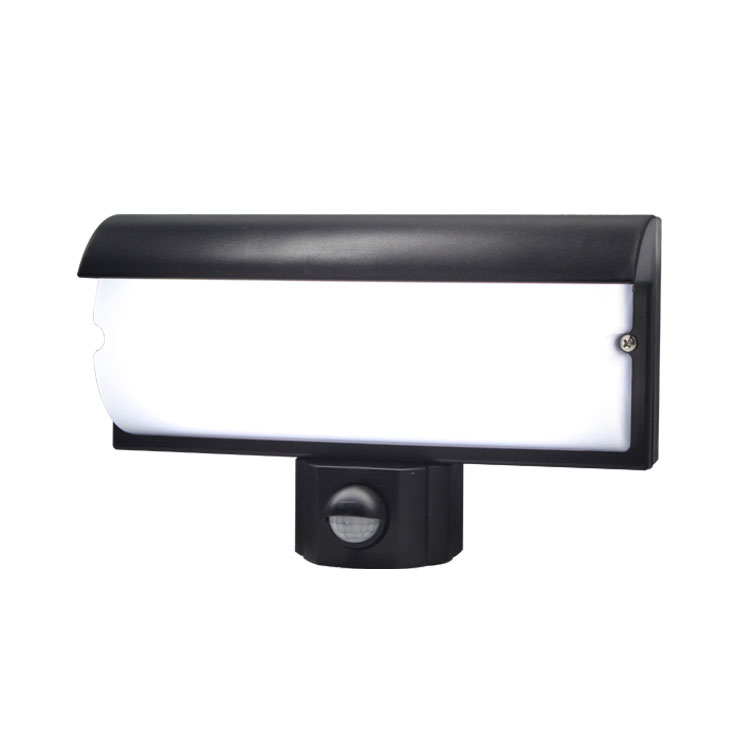

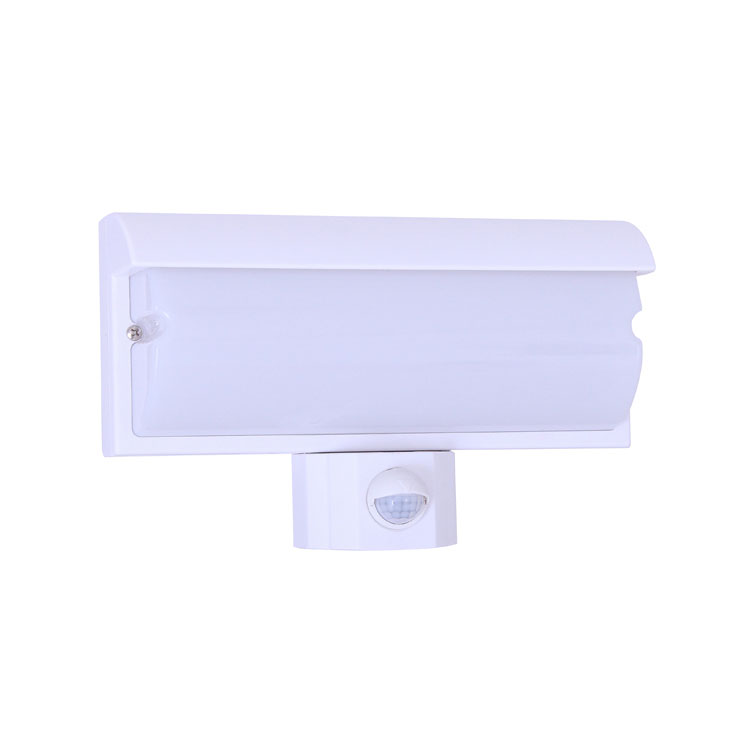

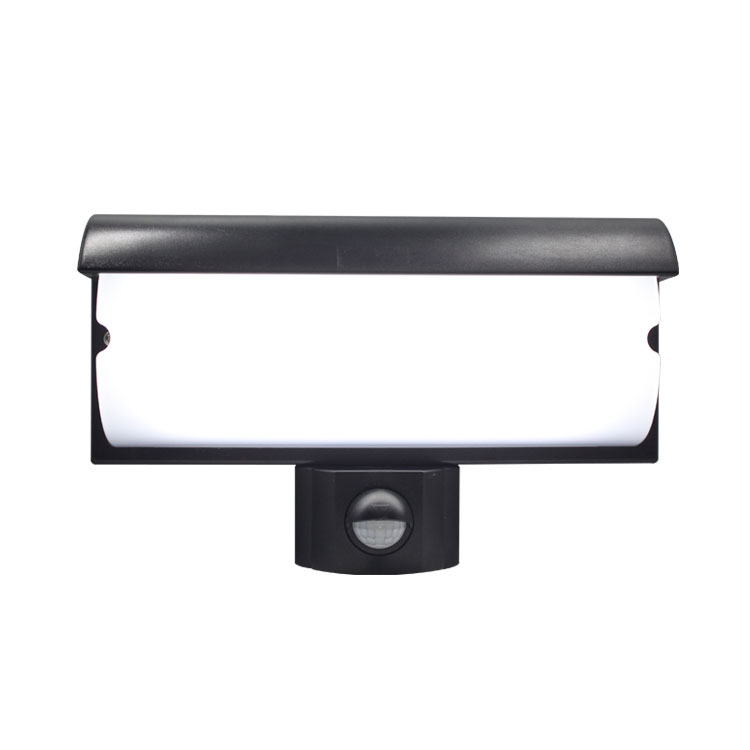

적외선 센서 램프
전문 제조 업체로서 우리는 귀하에게 적외선 센서 램프를 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
모델:PD-PIR2015
문의 보내기
PD-PIR2015 적외선 센서 램프 사용법
요약
 |
현대 광원으로서의 LED는 고효율, 긴 수명, 상대적으로 낮은 에너지 소비라는 특성으로 조명 산업의 발전 추세가 되었습니다. 이를 합리적으로 사용하는 방법과 효율성은 조명 산업의 핵심 문제입니다.PD-PIR2015 30개의 LED(0.45W)로 설계되었습니다. 합리적인 레이아웃으로 열 흐름을 고르게 하고 가장 최적화된 발광 효율을 달성합니다. 그리고 6W LED 램프는 65W 저항형 백열등을 사용할 때와 거의 동일한 밝기를 생성할 수 있습니다. 수명은 일반 할로겐 램프보다 100배 더 깁니다. 휴먼 센서 스위치와 함께 작동할 수 있어 에너지 절약과 보안이 더욱 뛰어납니다. 들어오면 켜지고 나가면 꺼지는 조명. LED 램프는 들어오면 켜지고 나가면 꺼지는 이상적인 조명입니다. 또한 에너지 절약형 광원으로서 이상적인 대체품입니다. |
명세서
|
전원: 220-240VAC 100-130VAC 전원 주파수: 50/60Hz 감지 범위: 최대 8±2m(22°C) 감지 각도: 120° 시간 설정: 최소:7초±3초 최대:6min±2min(조정가능) 조명 제어: <5LUX~2000LUX(조정 가능) |
LED 수량: 30PCS 대기전력: 0.45W LED 사양 : T5050
정격 부하: 6W 최대.
설치 높이 : 1.5m~3m(벽면 설치) |
센서 정보
스펙트로그램
각 부분의 명칭
(알루미늄 재료용 램프 쉘)
설치
참고:다음 도구를 지참해주세요.
Step1 제품을 설치할 위치를 결정한 후 연필로 구멍 위치를 표시합니다.(그림 1 참조)
참고: 나무 벽인 경우 플라스틱 확장 나사를 사용할 필요가 없으며 드라이버로 나사를 고정하기만 하면 됩니다.
Step2 연필 자국이 있는 벽에 전기 드릴로 구멍을 뚫고 구멍 안쪽에 플라스틱 팽창재를 넣습니다.(그림 2 참조)
Step3 케이블 입구 구멍을 통해 케이블을 램프에 연결합니다(그림 3 참조).
4단계 나무 벽인 경우 플라스틱 확장 장치를 사용할 필요가 없으며 드라이버로 나사를 조이기만 하면 됩니다.(그림 4a)
나무 벽이 아닌 경우 2단계를 참조하세요.(그림 4b)
Step5 벽에 설치된 램프 베이스에 커버를 고정합니다.(그림 5)
Step6 제어판 덮개를 아래쪽으로 열고 제어 손잡이를 설정한 다음 제어판을 위로 올립니다.(그림 6 참조)
 |
4초(끝까지 시계 반대 방향 회전)~8분(끝까지 시계 방향 회전) 범위에서 설정할 수 있습니다. 타이머는 마지막 시간이 끝나기 전에 센서가 움직이는 신호를 감지하면 다시 계산하므로 다음을 권장합니다. 감지 범위 테스트나 보행 테스트를 할 때는 시간을 최소로 설정하는 것이 좋습니다. |
참고: 조명이 꺼진 후 센서가 다시 작동하려면 1초를 기다려야 합니다. 시간이 끝난 후에야 신호가 감지되면 표시등이 다시 켜집니다.
 |
작업 조도 값은 5 ~ 2000LUX 범위에서 조정할 수 있습니다. 조도 값은 시계 반대 방향으로 끝까지 회전할 때 약 5LUX이고, 시계 방향으로 끝까지 회전하면 조도 값은 약 2000LUX입니다. 보행 테스트를 하거나 낮 동안 감지 범위를 조정할 때는 손잡이를 시계 반대 방향으로 끝까지 회전해야 합니다. |
참고: 세 개의 손잡이는 부품에 직접 조립되어 있으므로 조정할 때 너무 세게 힘을 가하지 마세요! 부품에는 작은 제한 장치가 있는데, 손잡이를 끝까지 돌릴 때 무리하게 힘을 가하면 파손될 수 있습니다. 이 경우 손잡이는 장치 제한 없이 360° 회전됩니다. 손잡이의 제한된 조정 각도는 270°입니다.
결함과 해결책
| 잘못 | 실패 원인 | 해결책 |
| 부하와 함께 작동하지 않습니다 | 조명 조명이 잘못 설정되어 부하가 파손되었습니다. | 부하 설정 조정 |
| 전원이 꺼져 있습니다. | 부하를 변경 | |
| 감지 영역에 연속적인 신호가 있습니다. | 전원을 켜세요 | |
| 항상 짐을 가지고 일하세요 | 센서가 올바르게 설치되지 않았습니다. |
설정을 확인하세요. 감지 영역 |
| 센서가 제대로 포장되지 않아 신호를 안정적으로 감지할 수 없습니다. | 외부 덮개를 다시 설치합니다. | |
| 부하 작업 | 움직이는 신호가 센서에 의해 감지됩니다(벽 뒤의 움직임, 작은 물체의 움직임 등). | 감지 영역 설정을 확인하세요. |
| 움직이는 신호가 있을 때 부하를 사용하여 작업하십시오. | 움직이는 물체가 너무 빠르거나 감지 영역이 너무 작습니다. | 감지 영역 설정을 확인하세요. |
1. 모든 씰이 제자리에 설치되면 직렬 LED가 작동할 수 있습니다.
2. 전원이 켜진 상태에서 다른 램프를 제거하거나 연결하지 마십시오.
3. 직렬 LED가 손상된 경우 동일한 등급의 LED를 사용하여 수리하려면 숙련된 기술자가 필요합니다.
조명 케이스에 사용되는 나사는 공장에서 발송될 때 일반적인 나사입니다. 나사용 비닐봉지에 들어 있는 특정 Y형 스테인리스 나사는 기술자가 설치를 마친 후 갓을 고정하는 데 사용됩니다. 전기기구를 보호하기 위한 것입니다. 충격.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.
우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
