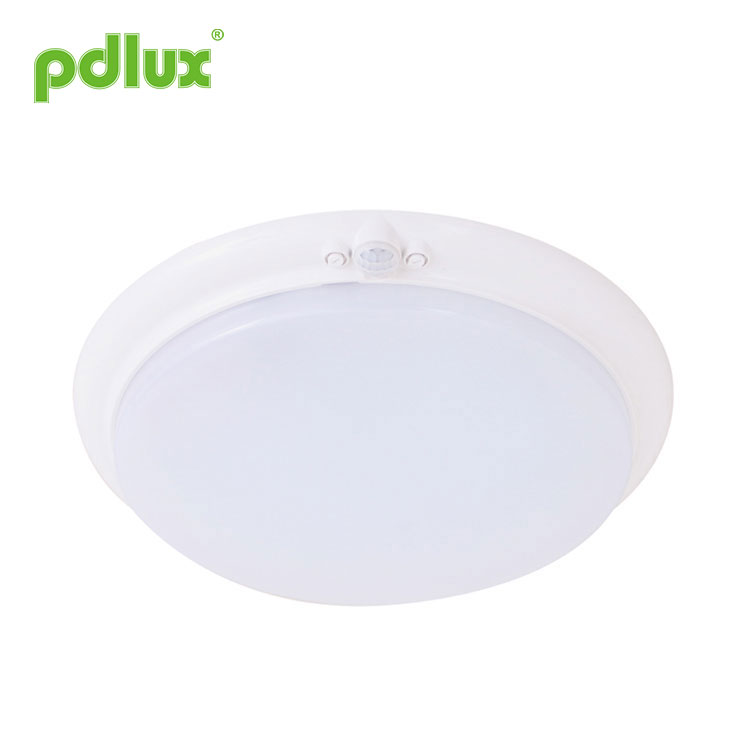

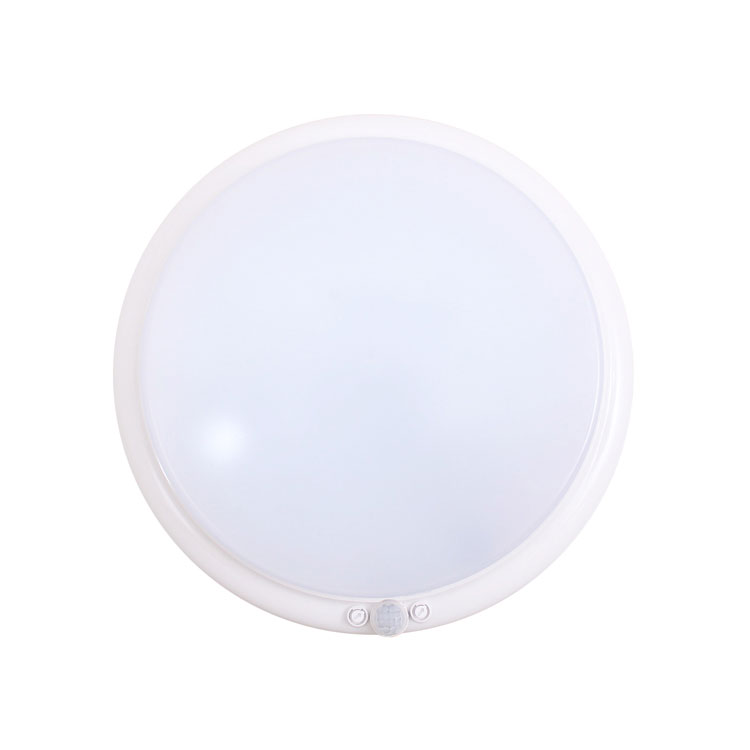

LED 적외선 센서 천장 조명

요약

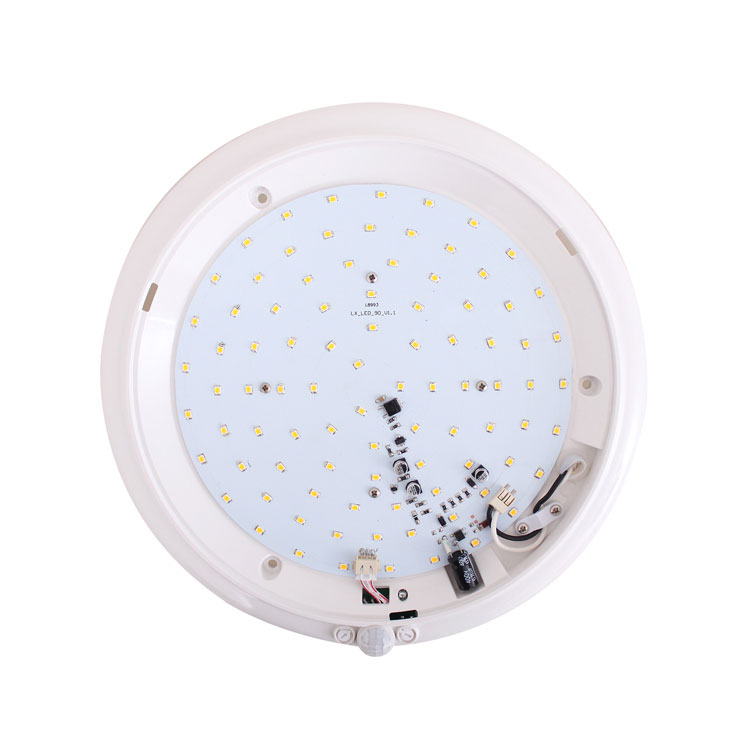

현대의 일루미난으로서t, LED는 고효율, 긴 수명, 상대적으로 낮은 에너지 소비라는 특성으로 인해 조명 산업의 발전 추세가 되었습니다. 어떻게 합리적으로 사용하고 효율성을 높이는 것이 조명산업의 핵심 이슈입니다. PD-PIR2600은 LED 조명을 제어하는 ​​적외선 센서 스위치입니다. 적외선 센서는 조명에 내장되어 있으며 내부에 86개의 고휘도 LED가 있고 총 전력은 12와트입니다. 합리적인 LED 레이아웃은 균일한 열 흐름을 만들어 가장 최적화된 발광 효율을 달성합니다. 작동 시 휘도는 60W 백열등보다 높고 수명은 일반 할로겐 램프보다 훨씬 깁니다. 감지 필드에 들어가서 트리거되면 센서가 작동하면 표시등이 켜집니다. 감지 필드를 벗어나 설정 시간에 도달하면 조명이 꺼집니다. 주변 조명 조명을 자동으로 감지하고 필요에 따라 값을 설정하고 조정할 수 있습니다. 예를 들어 주변 조명 조명이 설정 값 미만이면 조명이 켜지고 작동합니다. 설정 값을 초과하면 조명 작동이 중지됩니다. 센서가 트리거될 때 시간 지연이 올 때까지 조명이 켜집니다. 일정한 신호가 감지되면 시간이 오버레이되고 조명이 지속적으로 켜집니다. 실내, 복도, 공공건물에 설치할 수 있습니다. 에너지 절약형 발광체로서 매우 이상적인 대체품입니다.

센서 정보

기능

감지 영역: 감지 영역은 상하, 좌, 우 서비스 영역으로 구성되며, 소비자의 희망에 따라 선택할 수 있습니다. 그러나 움직이는 방향은 감도와 큰 관계가 있습니다.

낮과 밤을 식별할 수 있습니다. 작동 시 조명 제어를 자유롭게 조정할 수 있습니다. '태양' 위치(최대)로 조정하면 낮과 밤에 작동할 수 있습니다. 하지만 '달' 위치(최소)로 조정된 경우 10lux 미만의 조도 조절에서만 작동할 수 있습니다. 조정 패턴은 테스트 패턴을 참고하세요.

시간 지연은 지속적으로 추가될 수 있습니다. 첫 번째 유도 신호 이후 두 번째 유도 신호를 수신하면 나머지 첫 번째 시간 지연 기본에 대해 다시 한 번 시간을 계산합니다.(시간 설정)

조명 제어 전위차계(LUX): 손잡이를 시계 방향으로 돌리면 값이 증가합니다. 노브를 시계 반대 방향으로 돌리면 값이 감소합니다.

시간 전위차계(TIME): 노브를 시계 방향으로 돌리면 값이 증가하며 최대 지연 시간은 (5±1)분입니다. 노브를 시계 반대 방향으로 돌리면 값이 감소하며 최소 지연 시간은 (12±3)초입니다.

설정 방식 1: 전위차계
요구 사항을 충족하기 전에 값을 조정하는 데 시간이 걸릴 수 있습니다.

(1)시간 설정

9초(시계 반대 방향으로 완전히 회전)부터 6분(시계 방향으로 완전히 회전)까지 정의할 수 있습니다. 이 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작됩니다. 감지 범위 조정 및 보행 테스트 수행에 가장 짧은 시간을 선택하는 것이 좋습니다.

주로 신호가 감지되고 조명이 자동으로 켜진 순간부터 조명이 자동으로 꺼질 때까지 지연 시간을 조정하는 데 사용됩니다. 실제 필요에 따라 지연 시간을 정의할 수 있습니다. 하지만 에너지 절약을 위해 지연 시간을 낮추는 것이 좋습니다. 마이크로파 센서에는 연속 감지 기능이 있기 때문입니다. 즉, 지연 시간이 경과하기 전에 움직임이 감지되면 타이머가 다시 시작되고 조명이 계속 켜집니다. 감지 범위에 사람이 있는 경우에만 가능합니다.

(2)조광 설정

10~2000 LUX 범위에서 정의할 수 있습니다. 손잡이를 시계 반대 방향으로 완전히 돌리는 것은 약 10럭스, 시계 방향으로 완전히 돌리는 것은 약 2000럭스입니다. 감지 영역을 조정하고 일광에서 보행 테스트를 수행하는 경우 손잡이를 시계 방향으로 완전히 돌려야 합니다.

설치순서

Step1 전원을 끕니다.

Step2 램프를 설치하기 전에 도구를 사용하여 세 개의 총검을 차례로 열고 갓을 제거하십시오.(그림 2 참조)
Step3 제품을 설치할 위치를 결정한 후 연필로 구멍 위치를 표시합니다.

참고: 나무 벽인 경우 플라스틱 확장 나사를 사용할 필요가 없으며 드라이버로 나사를 고정하기만 하면 됩니다.
Step4 연필 자국이 있는 벽에 전기 드릴로 구멍을 뚫고 구멍 안쪽에 플라스틱 팽창 장치를 넣습니다.
Step5 케이블 입구 구멍을 통해 케이블을 램프에 연결합니다. 와이어 크기: 0.2-0.75mm²(그림 3 참조)
Step6 나사를 사용하여 선택한 위치에 램프 베이스를 고정합니다.(그림 4 참조)
Step7 벽에 설치된 램프 베이스에 커버를 고정하고 손잡이를 조정합니다.(그림 5 참조)
Step8 전원을 켜면 제품을 사용할 수 있습니다.

참고: 램프를 제거하거나 교체해야 하는 경우 B07 작동 도구를 사용하여 전원 와이어를 제거하십시오(그림 6 참조).

노트
전기 기술자 또는 숙련된 사람이 설치할 수 있습니다.
불안한 대상은 설치 기준면으로 볼 수 없습니다.
감지 창 앞에는 감지에 영향을 미치는 방해물이나 불안한 물체가 없어야 합니다.
예를 들어 공기 상태, 중앙 난방 등 기온 변화 구역 근처에 설치하지 마십시오.
설치 후 히치를 발견한 경우 안전을 위해 케이스를 열지 마십시오.

주목

1. 센서를 사람이 주로 움직이는 부위에 맞추세요.
2. 보다 정확한 조도 설정을 얻으려면 센서 면을 주변 조명의 위치에 유지하십시오.
3. 시간 지연 내에 신호를 다시 감지하면 시간 지연이 초과됩니다.
4. LUX 손잡이: 작업 조건의 휘도. 손잡이가 전환되면 하루 종일 감지할 수 있음을 의미하고, 손잡이가 전환되면 휘도 <10 LUX 이하에서만 작동합니다.
5. TIME 노브: 작업이 끝날 때까지 조명이 서서히 켜지고 신호가 전혀 없는 기간입니다.

● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거 작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

본 매뉴얼은 본 제품의 현재 콘텐츠 프로그래밍을 위한 것이며, 제조사에 예고 없이 변경 및 수정될 수 있습니다!
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
