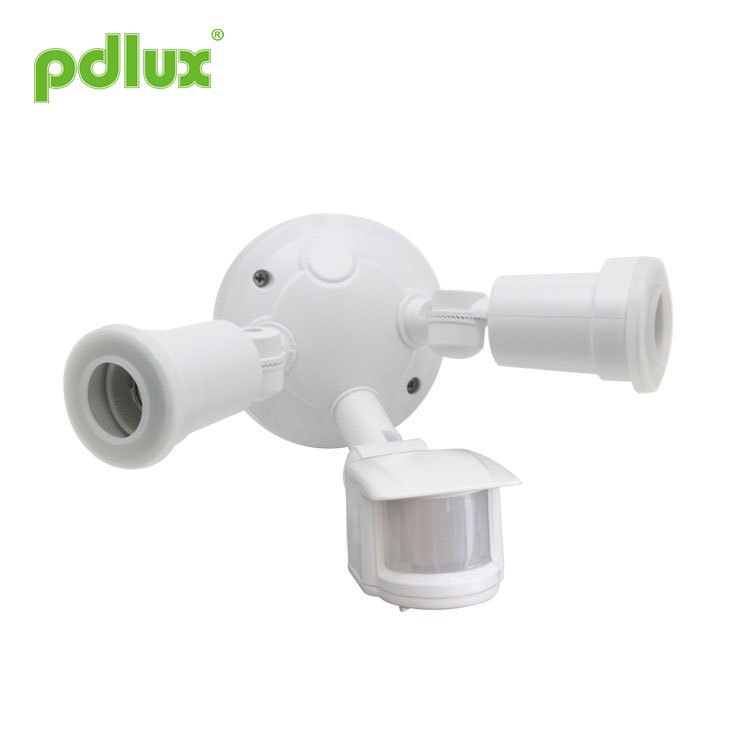

Pir 동작 감지기가 있는 LED 동작 센서 램프

PD-PIR-62F 적외선 센서 램프 지침

요약

본 제품은 사람이 오면 켜지고 나가면 꺼지는 에너지 절약형 램프입니다. 낮과 밤을 자동으로 식별할 수 있습니다. 적외선 에너지 방전 감지기, IC 및 SMD 기술을 채택하여 성능이 안정적이고 신뢰할 수 있습니다. 전자가 하나 있을 때감지 필드를 입력하고 트리거하면 적외선 센서가 작동하여 램프가 켜집니다. 떠날 때 램프는 자동으로 꺼집니다.

명세서

기능

1. 자동으로 낮과 밤을 식별할 수 있고, 시작 작동의 조명 제어를 자유롭게 조정할 수 있으며, 밤에 작동하고 낮에 멈출 수 있으며, 사용자가 조정할 수 있습니다.
2. 조정 가능한 감지 범위 : 사용 위치에 따라 조정될 수 있습니다.
3. 조정 가능한 시간 설정: 현지 장소에 따라 조정될 수 있습니다.
4. 시간 설정은 계속 추가되며, 램프가 켜진 상태에서 감지 영역으로 이동하면 마지막 인덕션의 휴식 시간을 기준으로 조명 시간이 다시 한 번 계산되어 조명 시간이 자동으로 지연됩니다.

설치

램프를 설치할 때 연결 배선도에 따라 램프에 전원을 연결하십시오.
다음 다이어그램에 따라 특정 설치 위치를 선택하십시오.
I. 감지 각도(평면도)
II. 강력한 감지 필드(화살표는 이동 방향을 나타냄)
III. 불량한 감지 필드
IV. 감지 범위 및 범위(측면도)

설치 과정:
1) 램프 홀더를 내리고 베이스를 벽에 고정합니다.
2) 하단 팬의 연결 배선 다이어그램에 따라 전원을 연결합니다.
3) 램프를 베이스에 고정한 후 통전시킵니다.

메모

햇빛이 비치거나 기류 및 온도가 확연히 변하는 곳에 설치하지 마십시오.
날카로운 물건이나 거친 오염 물질로 감지 창을 만지지 마십시오.
해당 지역의 최대 적용 범위를 위해 장치는 지상에서 2.5m 높이에 장착되어야 합니다. 장치를 2.5m에 장착하는 것이 실용적이지 않은 경우 장치를 둘 중 하나 또는 그 아래에 장착할 수 있지만 효과적인 더 넓은 면적 방법은 사양에 따라 다릅니다.
이 장치는 더 넓은 영역에서 움직이는 열원을 감지하여 작동합니다. 최상의 작동을 위해서는 센서가 약간 아래쪽을 향하도록 조정해야 합니다. 또한 최상의 작동을 위해서는 전구가 약간 아래쪽을 향하도록 조정해야 합니다. 참고: 조명 헤드를 PIR에 직접 비추거나 센서 가까이에서 빛나도록 조정하면 안 됩니다. 그렇지 않으면 전구의 열이 센서에 영향을 미칠 수 있습니다.
전선에 익숙하지 않은 경우 설치가 국가 및 지역 전기 규정을 준수하는지 확인할 수 있는 자격을 갖춘 전기 기술자의 서비스를 받는 것이 좋습니다.
비가 오는 장소에 직접 노출시키지 마십시오.
투광 조명을 권장합니다. 총 75W×2와트를 초과하지 마십시오.

시험

설치 후 TIME 손잡이(2)를 시계 반대 방향으로 끝까지(분) 돌린 후 전기를 공급합니다. LUX 노브(3)를 시계 방향으로 끝까지(최대) 돌립니다. 램프는 전기를 공급한 후 켜져야 하며, 꺼진 후 30초 후에 다시 유도되도록 해야 합니다. 모두 정상이면 시간 설정 손잡이를 돌려 원하는 대로 조명 시간을 설정하고 LUX 손잡이(3)는 조명 제어를 설정하고 SEN 손잡이(1)는 감지 범위를 설정합니다.

주목:

이 제품을 사용할 때 필요한 적절한 위치로 감도를 조정하십시오. 잘못된 동작으로 인해 제품이 정상적으로 작동하지 않는 것을 방지하려면 감도를 최대로 조정하지 마십시오. 감도가 너무 높기 때문에 잘못된 동작을 쉽게 감지할 수 있습니다. 바람에 날리는 나뭇잎과 커튼, 작은 동물, 전력망 및 전기 장비의 간섭으로 인한 잘못된 움직임. 모두
그로 인해 제품이 정상적으로 작동하지 않습니다!
제품이 정상적으로 작동하지 않을 경우, 감도를 적절하게 낮추어 테스트해 보시기 바랍니다.

일부 문제 및 해결 방법

1. 부하가 작동하지 않습니다.
a: 전원과 부하의 연결 배선이 올바른지 확인하십시오.
b: 부하가 양호한지 확인하십시오.
c: 작업 조명 세트가 주변 조명과 일치하는지 확인하십시오.

2. 감도가 좋지 않습니다.
a: 신호를 수신하는 데 방해가 되는 감지 창 앞에 장애물이 있는지 확인하십시오.
b: 주변 온도가 너무 높은지 확인하십시오.
c: 유도 신호 소스가 감지 필드에 있는지 확인하십시오.
d: 설치 높이가 지침에 표시된 높이와 일치하는지 확인하십시오.
e: 이동 방향이 올바른지 확인하십시오.

3. 센서 램프는 부하를 자동으로 차단할 수 없습니다.
a: 감지 필드에 지속적인 신호가 있는지 확인하십시오.
b: 시간 설정이 가장 긴지 확인하십시오.
c: 전원이 명령과 일치하는지 확인하십시오.
d: 에어컨이나 중앙 온도와 같이 센서 램프 근처의 온도가 눈에 띄게 변하는지 확인하십시오.
난방 등

● 다른 환경에서 사용할 경우에는 감도를 최대로 조정하지 마십시오. 고장이 나기 쉽기 때문입니다.
● 전문 설치를 통해 확인하시기 바랍니다.
● 설치 및 제거작업을 하기 전에 반드시 전원을 차단하시기 바랍니다.
● 안전을 위해 전원을 차단했는지 확인하세요.
● 부적절한 조작으로 인해 손실이 발생한 경우, 제조사는 어떠한 책임도 지지 않습니다.

우리는 제품 품질과 신뢰성을 향상시키기 위해 최선을 다하고 있지만 모든 전자 부품은 특정 확률로 작동하지 않게 되어 문제가 발생할 수 있습니다. 설계 시 문제를 방지하기 위해 중복 설계에 주의를 기울이고 안전 할당량을 채택했습니다.
본 지침은 당사의 허가 없이 다른 목적으로 복사되어서는 안 됩니다.
